一种宠物自动饮水机的制作方法

萌宠菠菠乐园
2024-12-31 02:01

一种宠物自动饮水机的制作方法

1.本实用新型涉及宠物用品技术领域，具体为一种宠物自动饮水机。

背景技术：

2.随着经济水平的发展，生活质量的提高，越来越多的人开始养宠物，传统的最简单的供宠物饮水的装置就是通常使用的敞口的碗或者盆，水盆中倒满水后供宠物饮用。
3.专利号为202110709239.6的发明专利公开了一种宠物饮水机，它包括水箱和连接在水箱顶部的接水盘，水箱内设置有用于将水箱内的水泵吸至接水盘内的循环水泵，接水盘上设有下水口，水箱内连接有过滤组件，过滤组件的上端与下水口连通，过滤组件的下端与水箱的内腔连通，过滤组件的下端设有引水导流槽，且引水导流槽与过滤组件连通，引水导流槽的内侧壁自上而下向内倾斜设置形成引水导流面，引水导流面用于将经过过滤组件的水引流至水箱内腔。该发明宠物饮水机虽然可有效地抑制水滴、水流噪声，可以对宠物的毛发、大颗粒杂质和食物残渣等优先独立收集，但是该设计水泵设置于水箱内部，当水箱有水时则水泵被水浸泡，同时水泵需要连接供电线，因此供电线长时间浸泡有漏电风险，另外该设备不具有感应模块，无法做到感应宠物是否来喝水而启动水泵，不够智能。

技术实现要素：

4.本实用新型的目的在于提供一种宠物自动饮水机，以解决上述背景技术中提出的现有设计水泵设置于水箱内部，当水箱有水时则水泵被水浸泡，同时水泵需要连接供电线，因此供电线长时间浸泡有漏电风险，另外该设备不具有感应模块，无法做到感应宠物是否来喝水而启动水泵，不够智能的技术问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种宠物自动饮水机，包括水箱，所述水箱上端盖合有上盖，所述上盖上设置有储水区，所述储水区上端设置有溢水槽，所述水箱一侧设置有供壳体插入的插孔，所述壳体贯穿上盖插入插孔内，其上端延伸至储水区上方，所述壳体延伸至储水区位置设置有出水口，所述壳体上端安装有盖板，所述壳体内还安装有控制驱动组件；
6.所述控制驱动组件包括安装在壳体内部的可充电电池、安装在电池上端的水泵以及安装在壳体顶部的电路板，所述电池和水泵分别与电路板电连接，所述水泵上端安装有进水管，所述进水管另一端向下延伸至水箱底部，所述水泵上端还安装有出水管，所述出水管另一端与出水口固定连接，所述壳体内侧壁还安装有雷达感应元件，所述雷达感应元件与电路板电连接，所述电路板一侧还集成有充电插孔。
7.优选的，所述进水管下端还安装有固定罩，所述固定罩内可拆卸的安装有过滤海绵。
8.优选的，所述水箱与上盖之间对应溢水槽位置还安装有过水盘，所述过水盘内可拆卸的安装有过滤片，所述过水盘下端设置有过水槽。
9.优选的，所述电池与水泵之间还安装有减震垫。
10.优选的，所述出水管中部还安装有过水杯，所述过水杯上安装有杀菌灯。
11.优选的，所述壳体下端安装有草帽灯，所述水箱为透明材质。
12.优选的，所述壳体一侧设置有充电口，所述壳体上对应充电口位置安装有橡胶塞，所述充电口位置与电路板上的充电插孔位置相对应。
13.与现有技术相比，本实用新型的有益效果是：
14.该宠物自动饮水机，壳体内还安装有控制驱动组件，控制驱动组件包括安装在壳体内部的可充电电池、安装在电池上端的水泵以及安装在壳体顶部的电路板，电池和水泵分别与电路板电连接，水泵上端安装有进水管，进水管另一端向下延伸至水箱底部，水泵上端还安装有出水管，出水管另一端与出水口固定连接，壳体内侧壁还安装有雷达感应元件，雷达感应元件与电路板电连接，电路板一侧还集成有充电插孔，通过将水泵放置在壳体内，可防止水泵供电线长时间在水中浸泡，导致的漏电风险，同时，壳体内侧壁安装的雷达感应元件，能够在监测到宠物来饮水时，自动控制启动水泵，为储水区上水，从而保证储水区内总是有足够的水供宠物饮用，同时简化操作，不用用户手动启动水泵上水，壳体内部安装有可充电电池，电路板一侧还集成有充电插孔，使该设备具有一定的续航能力，拍拖电源线的束缚，可随心所欲的移动放置到家里的任何位置。
附图说明

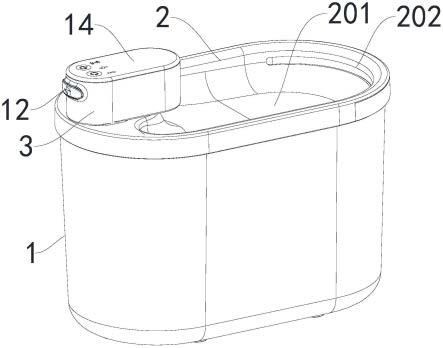

15.图1为本实用新型整体结构示意图；
16.图2为本实用新型整体剖视图；
17.图3为本实用新型爆炸示意图。
18.图中：1、水箱；101、插孔；2、上盖；201、储水区；202、溢水槽；3、壳体；301、出水口；4、控制驱动组件；401、电池；402、水泵；403、电路板；404、减震垫；405、进水管；406、出水管；407、雷达感应元件；408、充电插孔；5、固定罩；6、过滤海绵；7、过水盘；701、过水槽；8、过滤片；9、过水杯；10、杀菌灯；11、草帽灯；12、橡胶塞；13、充电口；14、盖板。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.请参阅图1-3，本实用新型提供一种技术方案：一种宠物自动饮水机，包括水箱1，水箱1上端盖合有上盖2，上盖2上设置有储水区201，储水区201上端设置有溢水槽202，水箱1一侧设置有供壳体3插入的插孔101，壳体3贯穿上盖2插入插孔101内，其上端延伸至储水区201上方，壳体3延伸至储水区201位置设置有出水口301，壳体3上端安装有盖板14，壳体3内还安装有控制驱动组件4；
21.控制驱动组件4包括安装在壳体3内部的可充电电池401、安装在电池401上端的水泵402以及安装在壳体3顶部的电路板403，电池401和水泵402分别与电路板403电连接，水泵402上端安装有进水管405，进水管405另一端向下延伸至水箱1底部，水泵402上端还安装有出水管406，出水管406另一端与出水口301固定连接，壳体3内侧壁还安装有雷达感应元
件407，雷达感应元件407与电路板403电连接，电路板403一侧还集成有充电插孔408，通过将水泵放置在壳体内，可防止水泵供电线长时间在水中浸泡，导致的漏电风险，同时，壳体内侧壁安装的雷达感应元件，能够在监测到宠物来饮水时，自动控制启动水泵，为储水区上水，从而保证储水区内总是有足够的水供宠物饮用，同时简化操作，不用用户手动启动水泵上水，壳体内部安装有可充电电池，电路板一侧还集成有充电插孔，使该设备具有一定的续航能力，拍拖电源线的束缚，可随心所欲的移动放置到家里的任何位置。
22.如图2所示，进水管405下端还安装有固定罩5，固定罩5内可拆卸的安装有过滤海绵6，通过在进水管405下端安装过滤海绵6，可保证通过进水管405进入水泵的水比较干净没有较大杂质，可防止水泵损坏。
23.如图3所示，水箱1与上盖2之间对应溢水槽202位置还安装有过水盘7，过水盘7内可拆卸的安装有过滤片8，过水盘7下端设置有过水槽，通过设置过水盘7以及在其中安装过滤片8，可定期对过滤片8进行更换，过滤片8能够过滤掉水中的杂质或宠物毛发，从而保证从溢水槽202流下来的水是经过过滤片8过滤的，保证循环回流到水箱内的水是干净的。
24.如图2所示，电池401与水泵402之间还安装有减震垫404，通过在水泵402下面设置减震垫404，可有效减少水泵402工作时的震动。
25.如图2所示，出水管406中部还安装有过水杯9，过水杯9上安装有杀菌灯10，从而使从出水管406流过的水都经过了杀菌灯10的照射，有效杀死水中细菌。
26.如图3所示，壳体3下端安装有草帽灯11，水箱1为透明材质，草帽灯11为氛围灯，透明材质的水箱1内的草帽灯11可使该设备更加美观。
27.如图2所示，壳体3一侧设置有充电口13，壳体3上对应充电口13位置安装有橡胶塞12，充电口13位置与电路板403上的充电插孔408位置相对应，从而方便为该设备充电，从而摆脱电源线的束缚。
28.工作原理：首先，在水箱1内装入适当的水后，放置在宠物经常喝水的地方，同时可在储水区201提前也装入部分水，当宠物靠近喝水时，通过雷达感应元件407感应到有宠物后，发送电信号给电路板403，电路板403控制水泵402启动，水箱内的水通过过滤海绵6、进水管405、出水管406以及经过过水杯9的杀菌灯10照射后，从出水口301流出，流入储水区201内，当宠物离开后，雷达感应元件407发送电信号给电路板403，从而关闭水泵402和杀菌灯10，当储水区201内的水太满时，可通过溢水槽202流入下方的过水盘7，过水盘7内安装有过滤片8，可有效过滤掉水中杂质或宠物毛发，经过滤的水通过过水槽701流入水箱内，设备没电时可打开橡胶塞12，将电源线连接充电插孔408，充完电使用时可摆脱电源线束缚，方便将该设备放置在想要的位置。
29.在本技术实施例中，针对“前”、“后”、“左”、“右”等方位名词的描述，仅为根据本技术示出的附图所示的方向进行描述，并不限于对本技术权利要求保护范围的限制，具体实施过程中，可根据该实施例对其进行相应变形得到其他相同或相近的实施方式，均在本技术的保护范围内，且对于其他相近或相同的实施方式，本技术中并不做重复阐述。
30.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上
述术语在本实用新型中的具体含义。
31.最后应当说明的是，以上内容仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换，均不脱离本实用新型技术方案的实质和范围。
