一种驱使宠物狗运动的自动喂食机的制作方法

萌宠菠菠乐园
2025-01-06 23:38

本发明涉及宠物智能用品领域，具体为一种驱使宠物狗运动的自动喂食机。

背景技术：

宠物狗已成为越来越多人的伴侣，但是随着生活节奏的加快，宠物饲养者难以每天按时按量给宠物狗喂食以及遛狗，于是大多数宠物饲养者选择自动喂食器给宠物狗喂食，但是此行为只保证了宠物的进食，疏于运动导致宠物狗肥胖的比例越来越大，并且目前自动喂食器大多开口设计，在炎热潮湿的地区使用容易使狗粮受潮，并使宠物狗患上各种疾病，造成了社会资源的浪费。

技术实现要素：

本发明的目的在于提供一种驱使宠物狗运动的自动喂食机，用于客服现有技术中的上述缺陷。

根据本发明的一种驱使宠物狗运动的自动喂食机，包括外壳以及设于所述外壳左侧的食盆，所述外壳内设有狗粮腔，所述狗粮腔下侧设有传动腔，所述狗粮腔与所述传动腔之间固设有左侧向下倾斜的并带有贯通孔的挡板，所述传动腔内设有转动连接于所述传动腔左右壁内的一号转动轴，所述外壳前侧设有两个横向放置的与所述一号转动轴位置对应的铁架，所述两个铁架之间转动连接有二号转动轴，所述一号转动轴与所述二号转动轴之间由通过位于所述外壳前侧缺口的跑带传动连接，位于所述跑带左侧的所述一号转动轴上固设有一号锥齿轮，所述转动腔底壁上转动连接有三号转动轴，所述三号转动轴向上通过所述贯通孔延伸至所述狗粮腔内，位于所述贯通孔与所述狗粮腔内的所述三号转动轴上固设有螺纹盘，所述三号转动轴上位于所述螺纹盘下侧设有与所述一号锥齿轮啮合的二号锥齿轮，所述传动腔左壁内设有出粮口，所述传动腔左壁内位于所述出粮口上侧连通设有能够堵塞所述出粮口使得狗粮防潮防虫的自动闭合装置，所述传动腔左壁上固设有运粮板，位于跑带右侧的所述一号转动轴上固设有三号锥齿轮，所述传动腔底壁上转动连接有四号转动轴，所述四号转动轴上固设有与所述三号锥齿轮啮合的四号锥齿轮，所述四号转动轴顶端设有能够控制齿轮转动的一号自动启停齿轮装置，所述转动腔前后壁的横向方向上滑动连接有由所述传动腔内贯穿所述挡板延伸至所述狗粮腔内的非标滑块，所述非标滑块由所述自动启停齿轮装置控制并能够阻挡所述狗粮腔内的狗粮继续下落，所述转动腔右壁内固设有能够吸引所述非标滑块的能够定时自启的一号电磁铁，所述狗粮腔左壁内设有与所述非标滑块对应的凹槽腔。

可选的，所述狗粮腔上侧设有密封翻盖。

可选的，所述自动闭合装置包括位于所述传动腔左壁内设有的开合腔，所述开合腔左壁上固设有支撑板，所述开合腔顶壁内转动连接有五号转动轴，所述五号转动轴位于所述支撑板的上侧设有能够控制皮带轮转动的二号自动启停皮带轮装置，所述凹槽腔左壁内固设有能控制所述二号自动启停皮带轮的传感器，所述二号自动启停皮带轮装置能够通过带传动与所述二号转动轴进行同步运动，所述五号转动轴向下贯穿所述支撑板的末端固设有螺纹杆，所述螺纹杆上螺纹连接有能够在所述开合腔前后壁内滑动的限位块，所述限位块与所述支撑板之间设有一号弹簧。

可选的，所述一号自动启停齿轮装置包括由轴承转动连接于所述四号转动轴顶部的一号中空齿轮，所述一号中空齿轮内环面上固设有两个一号限位块，所述一号中空齿轮对应位置的所述四号转动轴上设有两个开口向外一号弹簧仓，所述一号弹簧仓不能与所述一号限位块接触并且其内滑动连接有一号滑块，所述一号滑块与所述一号弹簧仓底壁通过二号弹簧连接，所述一号滑块对应位置的所述四号转动轴内转动连接有能够吸引所述一号滑块的二号电磁铁。

可选的，所述非标滑块内设有纵向的矩形空腔，所述矩形空腔后壁上固设有与所述自动启停齿轮装置啮合的齿条，所述非标滑块右侧末端固设有铁块。

可选的，所述二号自动启停皮带轮装置包括由轴承转动连接于所述五号转动轴顶部的皮带轮，所述皮带轮内环面上固设有两个二号限位块，与所述皮带轮对应位置的所述五号转动轴上设有两个开口向外二号弹簧仓，所述二号弹簧仓不能与所述二号限位块接触并且其内滑动连接有二号滑块，所述二号滑块与所述二号弹簧仓底壁通过三号弹簧连接，与所述二号滑块对应位置的所述五号转动轴内转动连接有能够吸引所述二号滑块的三号电磁铁。

可选的，所述运粮板固设于所述传动腔左壁上，其上表面与所述出粮口的地面相连并被三号转动轴穿透。

本发明的有益效果是：本发明结构简单，使用方便，能够确保宠物狗每天的最低运动量，防止宠物狗患上因缺乏运动导致的病症；本发明设有自动闭口的设计，能够使狗粮落下后封闭装置，免得狗粮受潮浪费；本发明限定了间隔时间内宠物狗最多限度的食物获取量，并且结构都在外壳内部，杜绝某些聪明的宠物狗自行取粮从而暴食的可能性。

附图说明

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述；显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

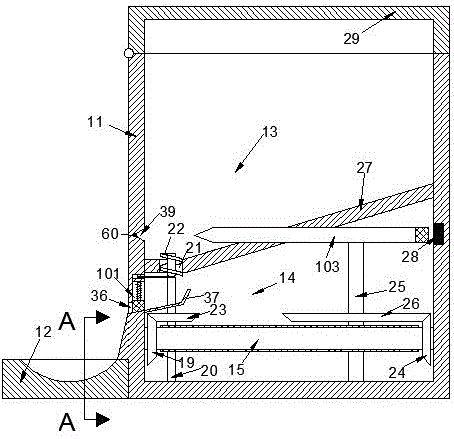

图1是本发明的一种驱使宠物狗运动的自动喂食机的结构示意图；

图2是图1中非标滑块的俯视示意图；

图3是图1中a-a处结构放大示意图；

图4是图2中自动启停齿轮的结构放大示意图；

图5是图1中自动闭合装置的结构放大示意图；

图6是图5中自动启停皮带轮的结构放大示意图。

具体实施方式

在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”、“顶/底端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或组件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

参照图1-6，根据本发明的一种驱使宠物狗运动的自动喂食机，包括外壳11以及设于所述外壳11左侧的食盆12，其特征在于：所述外壳11内设有狗粮腔13，所述狗粮腔13下侧设有传动腔14，所述狗粮腔13与所述传动腔14之间固设有左侧向下倾斜的并带有贯通孔21的挡板27，所述传动腔14内设有转动连接于所述传动腔14左右壁内的一号转动轴15，所述外壳11前侧设有两个横向放置的与所述一号转动轴15位置对应的铁架16，所述两个铁架16之间转动连接有二号转动轴17，所述一号转动轴15与所述二号转动轴17之间由通过位于所述外壳11前侧缺口的跑带18传动连接，位于所述跑带18左侧的所述一号转动轴15上固设有一号锥齿轮19，所述转动腔14底壁上转动连接有三号转动轴20，所述三号转动轴20向上通过所述贯通孔21延伸至所述狗粮腔13内，位于所述贯通孔21与所述狗粮腔13内的所述三号转动轴20上固设有螺纹盘22，所述三号转动轴20上位于所述螺纹盘22下侧设有与所述一号锥齿轮19啮合的二号锥齿轮23，所述传动腔14左壁内设有出粮口36，所述传动腔14左壁内位于所述出粮口36上侧连通设有能够堵塞所述出粮口36使得狗粮防潮防虫的自动闭合装置101，所述传动腔14左壁上固设有运粮板37，位于跑带18右侧的所述一号转动轴15上固设有三号锥齿轮24，所述传动腔14底壁上转动连接有四号转动轴25，所述四号转动轴25上固设有与所述三号锥齿轮24啮合的四号锥齿轮26，所述四号转动轴25顶端设有能够控制齿轮转动的一号自动启停齿轮装置102，所述转动腔14前后壁的横向方向上滑动连接有由所述传动腔14内贯穿所述挡板27延伸至所述狗粮腔13内的非标滑块103，所述非标滑块103由所述自动启停齿轮装置102控制并能够阻挡所述狗粮腔13内的狗粮继续下落，所述转动腔14右壁内固设有能够吸引所述非标滑块103的能够定时自启的一号电磁铁28，所述狗粮腔13左壁内设有与所述非标滑块103对应的凹槽腔39。

优选的，所述狗粮腔13上侧设有密封翻盖29，密封翻盖能够隔绝狗粮腔13与外界的空气流通，使狗粮腔13内的狗粮免于受潮、虫害等。

优选的，所述自动闭合装置101包括位于所述传动腔14左壁内设有的开合腔30，所述开合腔30左壁上固设有支撑板31，所述开合腔30顶壁内转动连接有五号转动轴32，所述五号转动轴32位于所述支撑板31的上侧设有能够控制皮带轮转动的二号自动启停皮带轮装置104，所述凹槽腔39左壁内固设有能控制所述二号自动启停皮带轮104的传感器60，所述二号自动启停皮带轮装置104能够通过带传动与所述二号转动轴20进行同步运动，所述五号转动轴32向下贯穿所述支撑板31的末端固设有螺纹杆33，所述螺纹杆33上螺纹连接有能够在所述开合腔30前后壁内滑动的限位块34，所述限位块34与所述支撑板31之间设有一号弹簧35，当二号自动启停皮带轮装置104使五号转动轴32与二号转动轴20同步运动时，五号转动轴32被三号转动轴20通过带传动带动旋转，使得螺纹杆33开始转动并带动螺纹连接于其上的限位块34向上运动直至与五号转动轴32开始滑动摩擦，出粮口36得以打开，当二号自动启停皮带轮装置104使五号转动轴32能够独立转动时，一号弹簧35的弹力使限位块34向下运动重新堵塞出粮口36。

优选的，所述一号自动启停齿轮装置102包括由轴承转动连接于所述四号转动轴25顶部的一号中空齿轮42，所述一号中空齿轮42内环面上固设有两个一号限位块43，所述一号中空齿轮42对应位置的所述四号转动轴25上设有两个开口向外一号弹簧仓44，所述一号弹簧仓44不能与所述一号限位块43接触并且其内滑动连接有一号滑块45，所述一号滑块45与所述一号弹簧仓44底壁通过二号弹簧46连接，所述一号滑块45对应位置的所述四号转动轴25内转动连接有能够吸引所述一号滑块45的二号电磁铁47，当二号电磁铁47通电时能够吸引一号滑块45朝中心滑动，此时一号弹簧46压缩，一号滑块45不能与一号限位块43抵接，此时一号中空齿轮42能够独立转动，当二号电磁铁47不通电时，位于一号弹簧仓44内的一号滑块45由于弹簧46的弹力作用向外滑动并抵接于一号限位块43，此时四号转动轴25的转动能够通过一号滑块45带动一号中空齿轮42转动。

优选的，所述非标滑块103内设有纵向的矩形空腔38，所述矩形空腔38后壁上固设有与所述自动启停齿轮装置102啮合的齿条40，所述非标滑块103右侧末端固设有铁块41，当自动启停齿轮装置102断电，且四号转动轴25被带动转动时，与齿条40啮合的自动启停齿轮装置102带动非标滑块103向左滑动，直至其左侧末端进入凹槽腔39并触发传感器60，此时自动启停齿轮装置102走完齿条40的行程位于齿条40的右侧，此时，位于非标滑块103上侧的狗粮不能落下，达到控量给粮的目的，当一号电磁铁28与自动启停齿轮装置102自动通电时，一号电磁铁28吸引铁块41导致非标滑块103向右运动直至复位，经过固定时间，一号电磁铁28与非标滑块103自动断电完成复位。

优选的，所述二号自动启停皮带轮装置104包括由轴承转动连接于所述五号转动轴32顶部的皮带轮50，所述皮带轮50内环面上固设有两个二号限位块51，与所述皮带轮50对应位置的所述五号转动轴32上设有两个开口向外二号弹簧仓52，所述二号弹簧仓52不能与所述二号限位块51接触并且其内滑动连接有二号滑块53，所述二号滑块53与所述二号弹簧仓52底壁通过三号弹簧54连接，与所述二号滑块53对应位置的所述五号转动轴32内转动连接有能够吸引所述二号滑块53的三号电磁铁55，当三号电磁铁55通电时吸引二号滑块53朝中心滑动，此时三号弹簧54压缩，二号滑块53不能与二号限位块51抵接，此时皮带轮50能够独立转动，当三号电磁铁55不通电时，位于二号弹簧仓52内的二号滑块53由于三号弹簧54的弹力作用向外滑动并抵接于二号限位块51，此时五号转动轴32的转动能够通过二号滑块53带动皮带轮50转动。

优选的，所述运粮板37固设于所述传动腔14左壁上，其上表面与所述出粮口36的地面相连，其被三号转动轴20穿透并能够将由螺纹盘22旋转时带动落下的狗粮通过重力滑出运粮口36。

初始状态时，铁块41与一号电磁铁28抵接，自动启停齿轮装置102处于矩形空腔38内左端，一号电磁铁28不通电，二号电磁铁47不通电，三号电磁铁55不通电。

当到达宠物狗进食时间时，经过训练的宠物狗爬上跑带18开始驱动跑带18，此时一号转动轴15被带动旋转，一号转动轴15的旋转通过三号锥齿轮24使四号锥齿轮26转动并带动四号转动轴25转动，此时非标滑块103被四号锥齿轮25带动向左滑动，同时一号转动轴15的旋转通过一号锥齿轮19使二号锥齿轮23转动并带动三号转动轴20转动，三号转动轴20旋转使螺纹盘22转动带动狗粮落下，并且三号转动轴20的旋转通过带传动驱动自动闭合装置101使出粮口36打开，此时狗粮落于食盆12内；

当非标滑块103左端运动到凹槽腔39内并触发传感器60时，传感器60使三号电磁铁55接电，此时限位块34由于一号弹簧35作用重新下落堵塞36出粮口，防止狗粮受潮；

到达指定时间时，一号电磁铁28通电同时二号电磁铁47通电，铁块41被一号电磁铁28吸引导致非标滑块103向右滑动，此时传感器90不被触发使得三号电磁铁55断电，此时一号中空齿轮42能够独立转动，当非标滑块103向右滑动复位时，一号中空齿轮42被齿条40带动并最终位于矩形空腔左端，经过固定时间，二号电磁铁47以及一号电磁铁28断电，此时本发明完成复位。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
