一种宠物修毛器用梳毛机构的制作方法

本实用新型涉及一种宠物修毛器用梳毛机构，属于家用电器技术领域。

背景技术：

当今社会，宠物已经受到越来越多人的喜爱，很多家庭饲养宠物，多数小动物在春秋两季要换毛，此时会有大量的毛发脱落，平时也经常有毛发掉落，所以需要经常给宠物进行梳毛，梳毛的时候需要人们用手固定住宠物，再用宠物毛刷等工具手动梳理宠物毛。

公告号为cn207767237u的实用新型专利公开了一种用于梳理宠物毛发的理毛器，包括设有风口的理毛头；毛发收纳室和风机，及与该风机连接成回路的电源和控制开关；理毛头、毛发收纳室和风机前后依次连接，内部形成气流通道；所述理毛头上设有位于风口的前缘的梳子，该梳子为固定设置。

技术实现要素：

为克服上述现有技术中的不足，本实用新型目的在于提供一种宠物修毛器用梳毛机构。

为实现上述目的及其他相关目的，本实用新型提供的技术方案是：一种宠物修毛器用梳毛机构，包括一毛发收纳室，该毛发收纳室一侧设有毛发入口，另一侧设有毛发过滤网；所述毛发收纳室在毛发入口的前端转动支撑一梳子；所述梳子的转轴的一端固定一齿轮，该齿轮与一齿条啮合，所述齿条与一齿条往复移动驱动机构驱动连接。

优选的技术方案为：所述齿条往复移动驱动机构包括齿条复位弹簧和手扳机；所述毛发收纳室的前端壁设有齿条复位弹簧，所述齿条的一端与所述齿条复位弹簧抵触设置；所述毛发收纳室的下方的壳体上设有滑槽，该滑槽上滑动设有一手扳机，该手扳机与所述齿条卡接。

由于上述技术方案运用，本实用新型与现有技术相比具有的优点是：

本实用新型的梳子可以将梳子梳下的毛发向毛发入口方向边吸边推送，不至于被梳下的毛发掉到地面或其他地方，从而方便吸毛。

附图说明

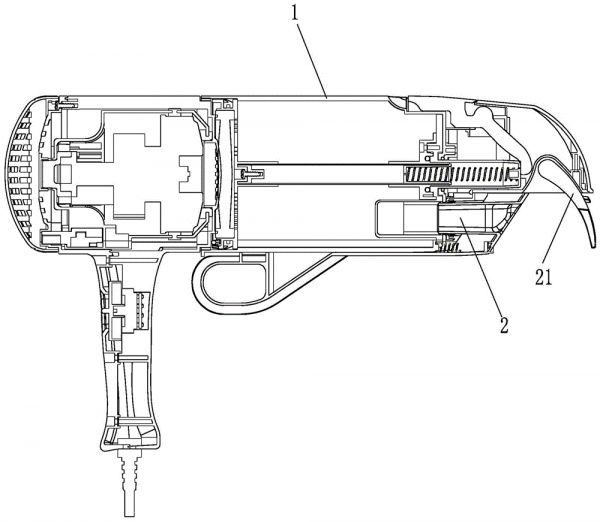

图1为本实用新型示意图（梳毛状态）。

图2为本实用新型示意图（梳子将毛发推至毛发入口状态）。

图3为本实用新型立体示意图一。

图4为本实用新型立体示意图二。

以上附图中，1、毛发收纳室；2、毛发入口；3、毛发过滤网；21、梳子；22、齿轮；23、齿条；24、齿条复位弹簧；25、手扳机。

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

请参阅图1-4。须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

一种宠物修毛器用梳毛机构，包括一毛发收纳室1，该毛发收纳室一侧设有毛发入口2，另一侧设有毛发过滤网3；所述毛发收纳室在毛发入口的前端转动支撑一梳子21，具体为在毛发入口的前端固定两平行且间隔设置的支撑环，梳子21的转轴的两端转动设置于支撑环上；所述梳子的转轴的一端固定一齿轮22，该齿轮与一齿条23啮合，所述齿条与一齿条往复移动驱动机构驱动连接。

优选的实施方式为：所述齿条往复移动驱动机构包括齿条复位弹簧24和手扳机25；所述毛发收纳室的前端壁设有齿条复位弹簧，所述齿条的一端与所述齿条复位弹簧抵触设置；所述毛发收纳室的下方的壳体上设有滑槽，该滑槽上滑动设有一手扳机，该手扳机与所述齿条卡接。

毛发收纳室1在毛发过滤网3的一侧的外端设有风机。手扳机沿着毛发收纳室的下方的壳体上设置的滑槽向图1的右侧方向移动，手扳机和齿条复位弹簧共同推动齿条向图1的右侧方向移动（图4为向上方移动）。齿条驱动齿轮22转动，齿轮22带动梳子转动到达图1所示的位置，在此状态下可以进行梳毛。梳毛时，梳子的缝隙和梳子的下方积聚有一定量的毛发时，手扳机沿着毛发收纳室的下方的壳体上设置的滑槽向图1的左侧方向移动，手扳机推动齿条向图1的左侧方向移动（图4为向下方移动）。齿条驱动齿轮22转动，齿轮22带动梳子转动到达图2所示的位置，在此状态下，启动风机，梳子的缝隙和梳子的下方积聚有的毛发由毛发入口2进入毛发收纳室1的内腔。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。

技术特征：

1.一种宠物修毛器用梳毛机构，其特征在于：包括一毛发收纳室，该毛发收纳室一侧设有毛发入口，另一侧设有毛发过滤网；所述毛发收纳室在毛发入口的前端转动支撑一梳子；所述梳子的转轴的一端固定一齿轮，该齿轮与一齿条啮合，所述齿条与一齿条往复移动驱动机构驱动连接。

2.根据权利要求1所述的宠物修毛器用梳毛机构，其特征在于：所述齿条往复移动驱动机构包括齿条复位弹簧和手扳机；所述毛发收纳室的前端壁设有齿条复位弹簧，所述齿条的一端与所述齿条复位弹簧抵触设置；所述毛发收纳室的下方的壳体上设有滑槽，该滑槽上滑动设有一手扳机，该手扳机与所述齿条卡接。

技术总结
一种宠物修毛器用梳毛机构，包括一毛发收纳室，该毛发收纳室一侧设有毛发入口，另一侧设有毛发过滤网；所述毛发收纳室在毛发入口的前端转动支撑一梳子；所述梳子的转轴的一端固定一齿轮，该齿轮与一齿条啮合，所述齿条与一齿条往复移动驱动机构驱动连接。本实用新型的梳子可以将梳子梳下的毛发向毛发入口方向推动，从而方便吸毛。

技术研发人员：陈凯
受保护的技术使用者：苏州凯弘橡塑有限公司
技术研发日：2019.08.02
技术公布日：2020.04.21
