一种带有废气处理的老年宠物犬饲料调配装置及调配方法与流程

萌宠菠菠乐园
2025-01-28 05:35

1.本发明涉及饲料调配装置领域，具体涉及一种带有废气处理的老年宠物犬饲料调配装置及调配方法。

背景技术：

2.随着宠物行业的迅速发展，饲料加工业也得到了快速发展，其工艺流程也是越来越复杂化，在饲料加工生产过程中的原料粉碎、配料、混合、膨化、制粒、烘干、冷却等工序中均产生废气，这些废气主要成分含有二甲胺、含硫有机化合物、粉尘等，对这些废气处理方法也是很简单，达不到大气污染物排放要求，从而会导致大气的破坏，环境必然会遭受很大的影响，从而影响人们的生活。
3.饲料生产加工产生的废气一般是通过液体吸收和固体吸附方式进行处理，现有装置在废气处理中存在废气与液体接触面积小导致废气吸收不充分的问题、液体罐处理废气的物质添加不便的问题以及存在用于吸附气体的过滤板的更换不便的问题。

技术实现要素：

4.针对现有技术的不足，本发明提出了一种带有废气处理的老年宠物犬饲料调配装置及调配方法。
5.本发明的目的可以通过以下技术方案实现：一种带有废气处理的老年宠物犬饲料调配装置及调配方法，包括饲料调配装置和废气处理装置，所述饲料调配装置包括料斗，所述料斗底部外侧固定连接有支撑柱，所述料斗圆心处设有搅拌轴，所述搅拌轴的顶部固定连接有顶板，所述顶板顶部固定连接有电机，所述料斗下方固定连接有控料筒，所述控料筒底部固定连接有搅拌箱，所述搅拌轴位于搅拌箱的圆周外侧固定连接有垂直方向的三组搅拌棒，所述搅拌箱的顶部一侧设有进风口，所述搅拌箱的顶部远离进风口的一侧设有废气出风口，所述进风口固定连接有进风管，所述进风管远离进风口的一端固定连接有风机，所述搅拌箱底部固定连接有出料箱，所述出料箱底部固定连接斜型出口，所述废气出风口固定连接有导气管，所述搅拌轴的底部固定连接有连接管，所述连接管底部固定连接有雾化喷头，所述废气处理装置包括过滤箱，所述连接管贯穿过滤箱顶部，所述连接管与过滤箱滑动连接，所述雾化喷头于过滤箱内部，所述过滤箱远离风机的一侧设有废气进风口，所述废气进风口与导气管固定连接，所述搅拌箱垂直于进风口的一侧设有第一进水口，所述第一进水口固定连接有第一水管，所述风机的底部设有水箱，所述水箱顶部固定连接有水泵，所述水箱底部搅拌箱的一侧设有第一出水口，所述第一水管远离第一进水口的一端与第一出水口固定连接，所述水箱顶部靠近第一出水口的一侧设有第二出水口，所述第二出水口固定连接有第二水管，所述过滤箱靠近水箱的一侧设有第二进水口，所述第二进水口固定连接有外连接管，所述外连接管与第二水管固定连接，所述外连接管位于连接管圆周外侧，所述外连接管与雾化喷头转动连接，所述过滤箱的内部靠近雾化喷头的一端固定连接有两个过滤网，所述过滤箱顶部远离水箱的一侧设有排气口，所述过滤箱远离水箱的一侧底部设
有排水口。通过饲料调配装置和废气处理装置的设置，使得本技术能够调配好老年宠物犬的饲料，同时能将产生的废气进行处理。在搅拌的饲料中加入鱼肉类、抗氧化剂成分和中药添加剂，使得饲料具有增强老年宠物免疫力、提高老年宠物活力的功效。
6.进一步的，所述斜型出口底部固定连接有顶块，所述顶块底部固定连接有弹簧，所述弹簧下方固定连接有底块，所述底块下方设有包装箱，所述包装箱顶部一端固定连接有刷板，所述包装箱底部远离刷板的一端固定连接固定板，所述刷板与底块滑动连接，所述包装箱靠近搅拌箱的一侧固定连接有第一齿条，所述第一齿条靠近搅拌箱的一侧设有第三齿轮，所述第三齿轮靠近搅拌箱的一侧设有第二齿条，所述第三齿轮和第一齿条、第二齿条相啮合，所述第二齿条的顶部固定连接有平台，所述平台靠近搅拌箱的一侧顶部转动连接有轴，所述轴靠近包装箱的一侧固定连接有刷子。通过弹簧、包装箱的设置，使得在包装箱中的饲料一定重量时，开始进行刷胶封装。
7.进一步的，所述搅拌轴底端靠近过滤箱的圆周外侧固定连接有第一齿轮，所述第一齿轮外侧转动连接有链条，所述链条远离第一齿轮的一端固定连接有第二齿轮，所述第一齿轮和第二齿轮与链条相啮合，所述第二齿轮圆心处固定连接有齿轮轴。
8.进一步的，所述控料筒靠近斜型出口的一侧螺纹连接有螺杆，所述螺杆靠近斜型出口的一端固定连接旋钮，所述螺杆远离旋钮的一端固定连接有控料板，所述控料板位于控料筒的内部。通过控料板的设置，使得饲料调配，可以控制饲料搅拌的数量。
9.进一步的，所述过滤箱的内部侧壁设有固定槽，所述固定槽内部滑动安装有支撑板，所述支撑板的两侧均固定连接有固定块，所述支撑板的底部固定连接有第一弹簧，所述第一弹簧远离支撑板的一端与固定槽内部侧壁固定连接，所述固定槽的内壁底部和顶部均设有滑槽，所述固定块和滑槽滑动连接。通过固定槽、第一弹簧、固定块、滑槽、支撑板的设置，使得过滤网拆卸方便。
10.进一步的，所述过滤箱顶部远离水箱的一侧设有排气口。
11.进一步的，所述过滤箱远离水箱的一侧底部设有排水口。
12.本发明的有益效果：
13.本发明结构简单，使用方便，能够有效的过滤掉饲料加工废气里的粉尘，避免了水溶性差的粉尘对后续废气净化设备的损害，且过滤网拆卸方便，提高了废气处理能力，满足了人们的使用需求。
附图说明
14.下面结合附图对本发明作进一步的说明。

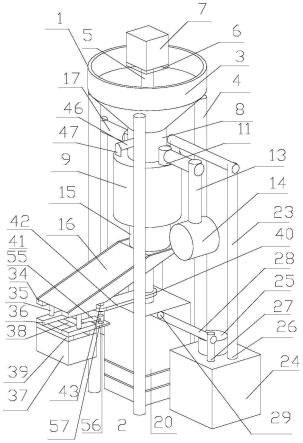

15.图1为本技术的结构示意图；
16.图2为本技术的正视图；
17.图3为本技术的俯视图；
18.图4为本技术的过滤箱内部示意图；
19.图5为本技术的控料筒内部示意图；
20.图6为本技术的固定槽内部示意图；
21.图7为本技术的齿轮部分示意图；
22.图8为本技术的搅拌箱内部示意图；
23.图中各标号对应的部件如下：饲料调配装置1，废气处理装置2，料斗3，支撑柱4，搅拌轴5，顶板6，电机7，控料筒8，搅拌箱9，搅拌棒10，进风口11，废气出风口12，进风管13，风机14，出料箱15，斜型出口16，导气管17，连接管18，雾化喷头19，过滤箱20，废气进风口21，第一进水口22，第一水管23，水箱24，水泵25，第一出水口26，第二出水口27，第二水管28，第二进水口29，外连接管30，过滤网31，排气口32，排水口33，顶块34，弹簧35，底块36，包装箱37，刷板38，固定板39，第一齿轮40，第二齿轮41，链条42，齿轮轴43，第一齿条44，第二齿条45，螺杆46，旋转钮47，控料板48，固定槽49，支撑板50，固定块51，第一弹簧52，滑槽53，第三齿轮54，平台55，轴56，刷子57。
具体实施方式
24.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本发明保护的范围。
25.一种带有废气处理的老年宠物犬饲料调配装置及调配方法，包括饲料调配装置1和废气处理装置2，所述饲料调配装置1包括料斗3，所述料斗3底部外侧固定连接有支撑柱4，所述料斗圆心处设有搅拌轴5，所述搅拌轴5的顶部固定连接有顶板6，所述顶板6顶部固定连接有电机7，所述料斗3下方固定连接有控料筒8，所述控料筒8底部固定连接有搅拌箱9，所述搅拌轴5位于搅拌箱9的圆周外侧固定连接有垂直方向的三组搅拌棒10，所述搅拌箱9的顶部一侧设有进风口11，所述搅拌箱9的顶部远离进风口11的一侧设有废气出风口12，所述进风口11固定连接有进风管13，所述进风管13远离进风口11的一端固定连接有风机14，所述搅拌箱9底部固定连接有出料箱15，所述出料箱底部固定连接斜型出口16，所述废气出风口12固定连接有导气管17，所述搅拌轴5的底部固定连接有连接管18，所述连接管18底部固定连接有雾化喷头19，所述废气处理装置包括过滤箱20，所述连接管18贯穿过滤箱20顶部，所述连接管18与过滤箱20滑动连接，所述雾化喷头19位于过滤箱20内部，所述过滤箱20远离风机14的一侧设有废气进风口21，所述废气进风口21与导气管17固定连接，所述搅拌箱9垂直于进风口11的一侧设有第一进水口22，所述第一进水口22固定连接有第一水管23，所述风机14的底部设有水箱24，所述水箱24顶部固定连接有水泵25，所述水箱24底部搅拌箱9的一侧设有第一出水口26，所述第一水管23远离第一进水口22的一端与第一出水口26固定连接，所述水箱24顶部靠近第一出水口26的一侧设有第二出水口27，所述第二出水口17固定连接有第二水管28，所述过滤箱20靠近水箱24的一侧设有第二进水口29，所述第二进水口29固定连接有外连接管30，所述外连接管30与第二水管28固定连接，所述外连接管29位于连接管18圆周外侧，所述外连接管29与雾化喷头19转动连接，所述过滤箱9的内部靠近雾化喷头19的一端固定连接有两个过滤网31，通过饲料调配装置1和废气处理装置2的设置，使得本技术能够调配好老年宠物犬的饲料，同时能将产生的废气进行处理。
26.进一步的，所述斜型出口16底部固定连接有顶块34，所述顶块34底部固定连接有弹簧35，所述弹簧35下方固定连接有底块36，所述底块36下方设有包装箱37，所述包装箱37顶部一端固定连接有刷板38，所述包装箱37底部远离刷板38的一端固定连接固定板39，所述刷板38与底块36滑动连接。所述包装箱37靠近搅拌箱9的一侧固定连接有第一齿条44，所
述第一齿条44靠近搅拌箱的一侧设有第三齿轮54，所述第三齿轮54靠近搅拌箱的一侧设有第二齿45条，所述第三齿轮54和第一齿条44、第二齿条45相啮合，所述第二齿条44的顶部固定连接有平台55，所述平台55靠近搅拌箱9的一侧顶部转动连接有轴56，所述轴56靠近包装箱27的一侧固定连接有刷子57。通过弹簧35、包装箱37的设置，使得在包装箱37中的饲料一定重量时，开始进行刷胶封装。
27.进一步的，所述搅拌轴5底端靠近过滤箱20的圆周外侧固定连接有第一齿轮40，所述第一齿轮40外侧转动连接有链条42，所述链条42远离第一齿轮40的一端固定连接有第二齿轮41，所述第一齿轮40和第二齿轮41与链条42相啮合，所述第二齿轮41圆心处固定连接有齿轮轴43。
28.进一步的，所述控料筒8靠近斜型出口16的一侧螺纹连接有螺杆46，所述螺杆46靠近斜型出口16的一端固定连接旋钮47，所述螺杆46远离旋钮47的一端固定连接有控料板48，所述控料板48位于控料筒8的内部。通过控料板48的设置，使得饲料调配可以控制饲料搅拌的数量。
29.进一步的，所述过滤箱20的内部侧壁设有固定槽49，所述固定槽49内部滑动安装有支撑板50，所述支撑板50的两侧均固定连接有固定块51，所述支撑板50的底部固定连接有第一弹簧52，所述第一弹簧52远离支撑板50的一端与固定槽49内部侧壁固定连接，所述固定槽49的内壁底部和顶部均设有滑槽53，所述固定块51和滑槽53滑动连接。通过固定槽49、第一弹簧52、固定块51、滑槽53、支撑板50的设置，使得过滤网31拆卸方便。
30.进一步的，所述过滤箱20顶部远离水箱24的一侧设有排气口32。
31.进一步的，所述过滤箱20远离水箱24的一侧底部设有排水口33。
32.在一个具体的实施例中，如图1～8所示，一种带有废气处理的老年宠物犬饲料调配装置及调配方法，包括饲料调配装置1和废气处理装置2，所述饲料调配装置1包括料斗3，所述料斗3底部外侧固定连接有支撑柱4，所述料斗圆心处设有搅拌轴5，所述搅拌轴5的顶部固定连接有顶板6，所述顶板6顶部固定连接有电机7，所述料斗3下方固定连接有控料筒8，所述控料筒8底部固定连接有搅拌箱9，所述搅拌轴5位于搅拌箱9的圆周外侧固定连接有垂直方向的三组搅拌棒10，所述搅拌箱9的顶部一侧设有进风口11，所述搅拌箱9的顶部远离进风口11的一侧设有废气出风口12，所述进风口11固定连接有进风管13，所述进风管13远离进风口11的一端固定连接有风机14，所述搅拌箱9底部固定连接有出料箱15，所述出料箱底部固定连接斜型出口16，所述废气出风口12固定连接有导气管17，所述搅拌轴5的底部固定连接有连接管18，所述连接管18底部固定连接有雾化喷头19，所述废气处理装置包括过滤箱20，所述连接管18贯穿过滤箱20顶部，所述连接管18与过滤箱20滑动连接，所述雾化喷头19位于过滤箱20内部，所述过滤箱20远离风机14的一侧设有废气进风口21，所述废气进风口21与导气管17固定连接，所述搅拌箱9垂直于进风口11的一侧设有第一进水口22，所述第一进水口22固定连接有第一水管23，所述风机14的底部设有水箱24，所述水箱24顶部固定连接有水泵25，所述水箱24底部搅拌箱9的一侧设有第一出水口26，所述第一水管23远离第一进水口22的一端与第一出水口26固定连接，所述水箱24顶部靠近第一出水口26的一侧设有第二出水口27，所述第二出水口17固定连接有第二水管28，所述过滤箱20靠近水箱24的一侧设有第二进水口29，所述第二进水口29固定连接有外连接管30，所述外连接管30与第二水管28固定连接，所述外连接管29位于连接管18圆周外侧，所述外连接管29与雾化
喷头19转动连接，所述过滤箱9的内部靠近雾化喷头19的一端固定连接有两个过滤网31，通过饲料调配装置1和废气处理装置2的设置，使得本技术能够调配好老年宠物犬的饲料，同时能将产生的废气进行处理。
33.在一个具体的实施例中，如图7所示，所述斜型出口16底部固定连接有顶块34，所述顶块34底部固定连接有弹簧35，所述弹簧35下方固定连接有底块36，所述底块36下方设有包装箱37，所述包装箱37顶部一端固定连接有刷板38，所述包装箱37底部远离刷板38的一端固定连接固定板39，所述刷板38与底块36滑动连接。所述包装箱37靠近搅拌箱9的一侧固定连接有第一齿条44，所述第一齿条44靠近搅拌箱的一侧设有第三齿轮54，所述第三齿轮54靠近搅拌箱的一侧设有第二齿45条，所述第三齿轮54和第一齿条44、第二齿条45相啮合，所述第二齿条44的顶部固定连接有平台55，所述平台55靠近搅拌箱9的一侧顶部转动连接有轴56，所述轴56靠近包装箱27的一侧固定连接有刷子57。所述搅拌轴5底端靠近过滤箱20的圆周外侧固定连接有第一齿轮40，所述第一齿轮40外侧转动连接有链条42，所述链条42远离第一齿轮40的一端固定连接有第二齿轮41，所述第一齿轮40和第二齿轮41与链条42相啮合，所述第二齿轮41圆心处固定连接有齿轮轴43。通过弹簧35、包装箱37的设置，使得在包装箱37中的饲料一定重量时，开始进行刷胶封装。
34.在一个具体的实施例中，如图5所示，所述控料筒8靠近斜型出口16的一侧螺纹连接有螺杆46，所述螺杆46靠近斜型出口16的一端固定连接旋钮47，所述螺杆46远离旋钮47的一端固定连接有控料板48，所述控料板48位于控料筒8的内部。通过控料板48的设置，使得饲料调配可以控制饲料搅拌的数量。
35.在一个具体的实施例中，如图6所示，所述过滤箱20的内部侧壁设有固定槽49，所述固定槽49内部滑动安装有支撑板50，所述支撑板50的两侧均固定连接有固定块51，所述支撑板50的底部固定连接有第一弹簧52，所述第一弹簧52远离支撑板50的一端与固定槽49内部侧壁固定连接，所述固定槽49的内壁底部和顶部均设有滑槽53，所述固定块51和滑槽53滑动连接。通过固定槽49、第一弹簧52、固定块51、滑槽53、支撑板50的设置，使得过滤网31拆卸方便。
36.在一个具体的实施例中，在搅拌的饲料中加入鱼肉类、抗氧化剂成分和中药添加剂，使得饲料具有增强老年宠物免疫力、提高老年宠物活力的功效。
37.下面具体说明本发明的工作原理，在操作时，首先将需要调配的饲料放进料斗3内，在搅拌的饲料中加入鱼肉类、抗氧化剂成分和中药添加剂，使得饲料具有增强老年宠物免疫力、提高老年宠物活力的功效。使其进入控料筒8中，再进入到搅拌箱9中，打开顶板6上电机7，使位于搅拌轴5开始旋转，从而使搅拌棒9开始旋转搅拌，搅拌后的饲料进入出料箱15，搅拌中需要加水，通过水箱24上的水泵25，使水从水箱上的第一出水口26出去，流经第一水管23，经第一进水口22进入到搅拌箱9中，然后经过斜型出口16进入到包装箱37，饲料进入包装箱37后，到达弹簧35伸缩到一定长度时，通过第一齿条44和第三齿轮54的作用，使第二齿条45向上运动，使得平台55上的轴56与齿轮轴43相啮合，然后通过第一齿轮40、第二齿轮41、链条42、齿轮轴43的作用下，使刷子57旋转，从而自动刷胶封装。将搅拌中产生的废气进行处理，打开风机14，使风从进风管13经过进风口11进入到搅拌箱9中，将废气从搅拌箱中吹出，从废气出风12口经过导气管17，再通过废气进风口21吹到过滤箱20中，然后水箱24的水泵25使水通过第二出水口27出去，经过第二水管28进入到外连接管30，再进入雾化
喷头19，搅拌轴5底部连接有连接管18，连接管18与雾化喷头19连接，通过搅拌轴5的旋转，带动雾化喷头19旋转，使得水和废气充分接触，然后经过过滤网31过滤杂质，需要更换过滤网31时，挤压第一弹簧52的一端，支撑板50向固定槽49内移动，使固定块51在滑槽53上滑动，过滤网31在第一弹簧52的作用下另一端弹出固定槽49，即可将过滤网31拆下，更换好新的过滤网31后，对准固定槽49放入，挤压第一弹簧52，使过滤网31另一端卡入固定槽49，过滤网31安装完毕。净化后的废气通过排气口32口排出，净化废气的水经过滤后通过排水口33排出。
