一种益生菌宠物饲料的定量下料装置

萌宠菠菠乐园
2025-02-07 10:15

一种益生菌宠物饲料的定量下料装置

1.本实用新型涉及宠物饲料生产技术领域，具体涉及一种益生菌宠物饲料的定量下料装置。

背景技术：

2.益生菌在维持肠道平衡，防治腹泻肠炎、消化功能紊乱等方面有重要作用，另外还可参与多种维生素的代谢，产生b族维生素，如生物素、叶酸、烟酸和泛酸等供人体所需。并且在甾体化合物及其大分子物质的降解代谢中有重要作用。研究发现具有草酸降解能力的益生菌(屎肠球菌、乳酸乳球菌乳酸亚种)，能够降低尿液中草酸浓度，防止尿液肌酐和尿素氮降低，降低尿钙水平。杜莉等在断奶仔犬日粮中添加1％和2％纳豆芽孢杆菌，可以提高仔犬增重，降低大肠杆菌数量，增加乳酸杆菌数量。在宠物饲料中添加益生菌可以促进动物对饲料中营养物质的吸收，提高动物的自身免疫力。
3.现有的益生菌宠物饲料生产结束后需要进行下料包装，一般的饲料下料装置，由于分前后倒入饲料，饲料容易分层堆积，搅拌的混合效果不佳，且饲料下料不便于对量进行控制，造成每次下料的量不准确，影响后续成品包装。为此，我们提出了一种益生菌宠物饲料的定量下料装置。

技术实现要素：

4.(一)解决的技术问题
5.针对现有技术倒入饲料后容易分层堆积，搅拌的混合效果不佳，且饲料下料不便于对量进行控制，造成每次下料的量不准确的不足，本实用新型提供了一种益生菌宠物饲料的定量下料装置。
6.(二)技术方案
7.为实现以上目的，本实用新型通过以下技术方案予以实现：
8.一种益生菌宠物饲料的定量下料装置，包括进料斗，所述进料斗的下方设置有卧式的外筒，且外筒上端两侧与进料斗底部两侧之间均通过连接柱连接，择一所述连接柱的外侧设置有控制器；
9.两个所述连接柱顶部固定有同一伸入进料斗内部并呈棱锥状的导料台，所述导料台内部中空并设置有下料机构，所述导料台两侧的进料斗内设置有搅拌机构；
10.两个所述连接柱内部均设有下料通道，且外筒上端开设有与下料通道底端连通的进料口，所述外筒内部转动连接有集料辊，且集料辊的上下两侧对称设置有集料机构，所述集料辊与搅拌机构均由外部的驱动机构驱动，所述外筒底部设置有出料口。
11.优选的技术方案，所述集料机构包括对称开设在集料辊上下两侧的弧形槽，且弧形槽中央通过连接块固定有重量传感器，所述重量传感器的上端固定有集料盒，且重量传感器与控制器信号连接，所述集料盒靠近弧形槽的一侧设置为弧形状，且集料辊和集料盒均与外筒内壁滑动接触。
12.进一步优选的技术方案，所述进料口的开口大小小于集料盒的开口大小，所述出料口的开口大小大于集料盒的开口大小，所述出料口的下方连接有出料斗，且出料斗上端与外筒外壁固定。
13.优选的技术方案，所述下料机构包括固定在导料台内顶壁且与控制器电性连接的气缸，且气缸的伸缩端向下延伸并连接有推板，所述推板的底部两侧对称连接有用于对下料通道进行封堵的封闭板，且封闭板与连接柱滑动接触。
14.优选的技术方案，所述搅拌机构包括与进料斗转动连接的转轴，且转轴上均匀连接有多个搅拌杆。
15.进一步优选的技术方案，所述驱动机构包括通过支撑板固定在外筒一端外壁上并与控制器电性连接的电机，且电机输出轴与集料辊连接，所述驱动机构还包括转动连接在进料斗一侧的传动轴，且传动轴上套设有主动齿轮并位于电机主动轴的正上方设置，所述传动轴和电机输出轴上均套设有带轮，且两个带轮之间通过皮带传动连接，两个所述转轴穿出进料斗的一端分别位于传动轴的两侧对称设置并分别套设有与主动齿轮相啮合的从动齿轮。
16.优选的技术方案，所述外筒底部两侧对称连接有支撑柱。
17.(三)有益效果
18.本实用新型实施例提供了一种益生菌宠物饲料的定量下料装置。
19.具备以下有益效果：
20.1、本实用新型通过重量传感器的设置对下落到集料盒内的饲料进行定量控制，当集料盒及盒内的饲料整体重量达到预设标准，通过气缸推动推板下移，使封闭板下移下料通道进行封堵，并通过电机驱动集料辊转动180
°
，使上方盛放饲料的集料盒转动至正对外筒底部的出料口，便于进行定量下料，而原本下方的空集料盒则转动至上方正对进料口便于下次集料。
21.2、本实用新型通过电机驱动集料辊转动时，在皮带和带轮的传动作用下带动传动轴转动，在主动齿轮和从动齿轮的啮合传动下，驱动两个转轴转动，通过搅拌杆转动对进料斗内部的饲料进行间断搅拌，防止饲料分层堆积，提高饲料搅拌混合效果，同时降低能耗，节约成本。
附图说明
22.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
23.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

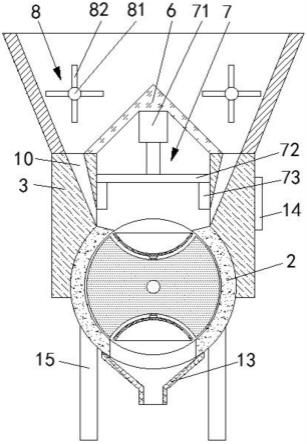

24.图1为本实用新型的正剖结构示意图；
25.图2为本实用新型外筒的正剖结构示意图；
26.图3为本实用新型外筒的侧剖结构示意图；
27.图4为本实用新型的俯视结构示意图；
28.图5为本实用新型的正视结构示意图。
29.图中：1进料斗、2外筒、3连接柱、4集料辊、5集料机构、51弧形槽、52连接块、53重量传感器、54集料盒、6导料台、7下料机构、71气缸、72推板、73封闭板、8搅拌机构、81转轴、82搅拌杆、9驱动机构、91支撑板、92电机、93传动轴、94主动齿轮、95带轮、96皮带、97从动齿轮、10下料通道、11进料口、12出料口、13出料斗、14控制器、15支撑柱。
具体实施方式
30.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
31.实施例
32.参照附图1-5，一种益生菌宠物饲料的定量下料装置，包括进料斗1，所述进料斗1的下方设置有卧式的外筒2，且外筒2上端两侧与进料斗1底部两侧之间均通过连接柱3连接，择一所述连接柱3的外侧设置有控制器14；
33.两个所述连接柱3顶部固定有同一伸入进料斗1内部并呈棱锥状的导料台6，所述导料台6内部中空并设置有下料机构7，通过下料机构7进行下料控制，所述导料台6两侧的进料斗1内设置有搅拌机构8，通过搅拌机构8提高饲料搅拌混合效果，防止饲料分层堆积；
34.两个所述连接柱3内部均设有下料通道10，且外筒2上端开设有与下料通道10底端连通的进料口11，所述外筒2内部转动连接有集料辊4，且集料辊4的上下两侧对称设置有集料机构5，通过集料装置对饲料进行定量集料，便于后续进行定量下料，所述集料辊4与搅拌机构8均由外部的驱动机构9驱动，所述外筒2底部设置有出料口12。
35.为了便于对饲料进行定量下料，更优化的在于，所述集料机构5包括对称开设在集料辊4上下两侧的弧形槽51，且弧形槽51中央通过连接块52固定有重量传感器53，所述重量传感器53的上端固定有集料盒54，且重量传感器53与控制器14信号连接，所述集料盒54靠近弧形槽51的一侧设置为弧形状，且集料辊4和集料盒54均与外筒2内壁滑动接触。饲料经下料通道10从进料口11下落至集料盒54内被收集，通过重量传感器53的设置对下落到集料盒54内的饲料进行定量控制。
36.为了便于进料和出料，更优化的在于，所述进料口11的开口大小小于集料盒54的开口大小，便于饲料全部落入集料盒54内，所述出料口12的开口大小大于集料盒54的开口大小，所述出料口12的下方连接有出料斗13，且出料斗13上端与外筒2外壁固定，便于饲料从出料口12进入出料斗13内进行收集。
37.为了便于进行下料控制，更优化的在于，所述下料机构7包括固定在导料台6内顶壁且与控制器14电性连接的气缸71，且气缸71的伸缩端向下延伸并连接有推板72，所述推板72的底部两侧对称连接有用于对下料通道10进行封堵的封闭板73，且封闭板73与连接柱3滑动接触。当集料盒54及盒内的饲料整体重量达到预设标准，控制器14接收到重量传感器
53的信号，控制气缸71推动推板72下移，使封闭板73下移下料通道10进行封堵，停止向集料盒54内进料。
38.为了提高饲料搅拌混合效果，更优化的在于，所述搅拌机构8包括与进料斗1转动连接的转轴81，且转轴81上均匀连接有多个搅拌杆82。通过转轴81转动带动搅拌杆82转动对进料斗1内部的饲料进行间断搅拌，防止饲料分层堆积，
39.为了便于驱动集料辊4和转轴81同步转动，更优化的在于，所述驱动机构9包括通过支撑板91固定在外筒2一端外壁上并与控制器14电性连接的电机92，且电机92输出轴与集料辊4连接，所述驱动机构9还包括转动连接在进料斗1一侧的传动轴93，且传动轴93上套设有主动齿轮94并位于电机92主动轴的正上方设置，所述传动轴93和电机92输出轴上均套设有带轮95，且两个带轮95之间通过皮带96传动连接，两个所述转轴81穿出进料斗1的一端分别位于传动轴93的两侧对称设置并分别套设有与主动齿轮94相啮合的从动齿轮97。通过电机92驱动集料辊4转动时，在皮带96和带轮95的传动作用下带动传动轴93转动，在主动齿轮94和从动齿轮97的啮合传动下，驱动两个转轴81转动，降低能耗，节约成本。
40.为了便于对外筒2进行支撑，更优化的在于，所述外筒2底部两侧对称连接有支撑柱15。
41.工作原理：使用时，将饲料倒入进料斗1内，经下料通道10从进料口11下落至集料盒54内被收集，当集料盒54及盒内的饲料整体重量达到预设标准，控制器14接收到重量传感器53的信号，控制气缸71推动推板72下移，使封闭板73下移下料通道10进行封堵，停止向集料盒54内进料，此时控制器14控制电机92启动，驱动集料辊4转动180
°
，使上方盛放饲料的集料盒54转动至正对外筒2底部的出料口12位置处，便于进行定量下料，而原本下方的空集料盒54则转动至上方正对进料口11位置处便于下次集料，同时电机92启动时会使转轴81转动带动搅拌杆82转动对进料斗1内部的饲料进行间断搅拌。
42.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
43.以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
