一种全自动宠物饲料喂养装置的制作方法

萌宠菠菠乐园
2025-01-06 19:44

一种全自动宠物饲料喂养装置的制作方法

1.本发明涉及宠物饲养设备相关技术领域，具体为一种全自动宠物饲料喂养装置。

背景技术：

2.宠物饲料投喂机，主要通过定时定量的投放宠物饲料，以供给宠物充足的食物，而传统的宠物饲料投喂机，其单次投放量在出厂时一般都设置完成，不易更改，从而导致宠物主人无法根据宠物的食量进行灵活性变化，若投放过多，宠物未吃完的饲料在空气中受潮，在天气闷热的夏天很容易产生细菌，不利于宠物的健康，若投放过少，则无法满足宠物的食量，不利于宠物的营养摄取，而现有技术中的带有饲料烘干功能的饲料投喂装置，其饲料供给方式是通过螺旋杆旋转，将饲料挤出，而在螺旋杆旋转过程中，容易将饲料碾碎成粉末，不便于宠物食用，容易造成饲料浪费。

技术实现要素：

3.本发明的目的在于提供一种全自动宠物饲料喂养装置，用于克服现有技术中的上述缺陷。
4.根据本发明的一种全自动宠物饲料喂养装置，包括主箱体，所述主箱体下侧设置有用于宠物饲料回收的的回收组件，所述主箱体内设置有用于宠物饲料定时定量投喂的投喂组件；
5.所述回收组件包括收集箱，所述收集箱内设置有加热管，所述加热管右侧设置有底板，所述底板内固定有翻转电机；
6.所述投喂组件包括设置于所述主箱体内的储料筒，所述储料筒下侧设置有弧形板，所述弧形板下侧设置有与所述弧形板啮合的齿轮，所述齿轮内固定有齿轮轴，所述齿轮轴后侧设置有用于调节宠物饲料投喂量的调节组件；
7.所述调节组件包括设置于所述齿轮后侧的主动摩擦轮，所述主动摩擦轮上侧设置有与所述主动摩擦轮啮合的从动摩擦轮，所述从动摩擦轮内固定有花键轴，所述主动摩擦轮内固定有轴套，所述轴套内花键配合有摩擦轮轴，所述轴套下侧末端转动配合有螺纹板。
8.进一步的技术方案，所述收集箱固定于所述主箱体下端面，所述收集箱内设有收集腔，所述收集腔上侧连通设有加热腔，所述加热管固定于所述加热腔左右端壁之间，所述收集腔右侧连通设有斜面腔，所述斜面腔上侧连通设有开口向上的盛料腔，所述底板位于所述斜面腔内，所述翻转电机通过轴承安装于所述底板后端壁内，所述底板前侧部分向前延伸贯穿所述斜面腔至所述斜面腔前端壁内，所述底板前端动力连接有与所述收集箱固设的翻转电机轴，所述收集腔上下端壁之间滑动配合有密封板，通过所述翻转电机的转动，能够使得所述底板以所述翻转电机为中心上下翻转，从而实现将未吃完的宠物饲料收集至所述收集腔内。
9.进一步的技术方案，所述主箱体内设有锥形腔，所述锥形腔下侧连通设有进料通腔，所述进料通腔下侧连通设有储料筒腔，所述储料筒位于所述储料筒腔内，所述储料筒前
后端面上均固定有支撑轴，二个所述支撑轴外侧部分均向外延伸至所述储料筒腔对应侧的端壁内，所述储料筒腔后侧内设有与所述主箱体固设的旋转电机，所述旋转电机前端与后侧的后侧的所述支撑轴后端动力连接，所述储料筒腔下侧连通设有排料腔，所述排料腔右端开口设置，利用所述旋转电机带动所述储料筒转动，使得所述进料通腔与所述排料腔连通时，所述进料通腔内的饲料，能够掉入所述排料腔内，再由所述排料腔滑落至所述盛料腔内。
10.进一步的技术方案，所述储料筒内设有储料腔，所述储料腔上侧连通设有开口向上的进料口，所述进料口能够与所述进料通腔和所述排料腔连通，所述排料腔右侧连通设有弧形板腔，所述弧形板与所述弧形板腔之间滑动配合，所述弧形板腔下侧连通设有齿轮腔，所述齿轮轴通过轴承安装于所述齿轮腔前端壁内，所述齿轮轴前侧部分向前延伸至所述齿轮腔内，所述齿轮位于所述齿轮腔内，所述齿轮轴后端面与所述齿轮腔后端壁之间固定有复位扭簧，所述储料筒腔外侧连通设有环形腔，所述储料筒外周上固定有位于所述环形腔内的半锥齿轮，通过所述齿轮带动所述弧形板左右滑动，从而控制饲料是否阻断投放。
11.进一步的技术方案，所述齿轮腔前侧设有锥齿轮腔，所述齿轮轴前侧部分向前延伸至所述锥齿轮腔内，所述花键轴内设有开口向后的花键腔，所述花键腔与所述齿轮轴之间花键配合，所述齿轮轴前端面与所述花键腔底壁之间固定有花键轴弹簧，所述从动摩擦轮位于所述花键轴前侧末端上，利用所述主动摩擦轮上下运动，从而实现所述从动摩擦轮与所述主动摩擦轮不同直径处抵接，以此实现控制所述弧形板向右滑动的距离，以此控制饲料的单次投放量。
12.进一步的技术方案，所述锥齿轮腔位于所述环形腔下侧，所述摩擦轮轴通过轴承安装于所述环形腔下端壁内，所述摩擦轮轴上侧部分向上延伸至所述环形腔内，下侧部分向下延伸贯穿所述锥齿轮腔至所述锥齿轮腔下端壁内，所述摩擦轮轴上侧末端固定有能够与所述半锥齿轮啮合的从动锥齿轮，所述螺纹板与所述锥齿轮腔滑动滑动配合，所述锥齿轮腔下端壁内转动配合有调节杆，所述调节杆上侧部分向上延伸贯穿所述锥齿轮腔合所述螺纹板至所述主箱体外，所述主箱体上侧末端固定有调节转盘，所述调节杆与所述螺纹板之间螺纹配合，通过所述调节杆的转动，实现所述螺纹板的上下运动，从而带动所述主动摩擦轮的上下运动。
13.进一步的技术方案，所述收集箱右端面固定有压板座，所述压板座内设有开口向上的压板腔，所述压板腔内滑动配合有压板，所述压板下端面与所述压板腔底壁之间固定有压板弹簧，所述压板腔下端面上固定有触发开关。
14.进一步的技术方案，所述调节转盘上端面上刻有刻度，其数值代表宠物饲料单次投喂的质量，所述主箱体上端面刻有位于所述调节转盘左侧的指针，所述锥形腔内滑动配合有盖板。
15.本发明的有益效果是：本发明通过储料筒转动的方式将饲料通过进料口倒入排料腔，再通过排料腔滑动到盛料腔内，投喂完成后，通过弧形板隔断饲料，以保证饲料投放过程中的完整性，从而方便宠物食用，同时通过调节向右滑动的距离，能够控制饲料单次投放量，极大地方便了宠物主人根据宠物情况调节每次饲料的投放量，提高了本发明的适用性，而且底板定时开启，能够使得宠物未吃完的饲料收集至收集腔内，利用加热管加热烘干受潮的饲料，避免饲料滋生细菌，提高宠物的饲料使用安全性。
附图说明

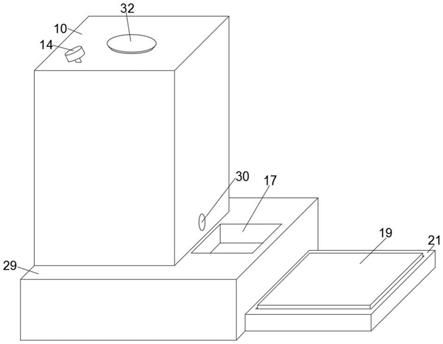

16.图1是本发明的外观示意图；
17.图2是本发明的一种全自动宠物饲料喂养装置整体结构示意图；
18.图3是本发明图2中a-a的示意图；
19.图4是本发明图2中b-b的示意图；
20.图5是本发明图2中c-c的示意图；
21.图6是本发明图2中齿轮16部件的局部放大示意图；
22.图7是本发明图4中齿轮16部件的局部放大示意图。
23.图中：
24.10、主箱体；11、储料腔；12、储料筒；13、进料通腔；14、调节转盘；15、锥形腔；16、齿轮；17、盛料腔；18、触发开关；19、压板；20、压板腔；21、压板座；22、压板弹簧；23、底板；24、斜面腔；25、加热腔；26、收集腔；27、密封板；28、加热管；29、收集箱；30、排料腔；31、支撑轴；32、盖板；33、进料口；34、旋转电机；35、储料筒腔；36、环形腔；37、半锥齿轮；38、调节杆；39、复位扭簧；40、锥齿轮腔；41、弧形板；42、翻转电机；43、翻转电机轴；44、齿轮轴；45、齿轮腔；46、弧形板腔；47、花键轴；48、从动摩擦轮；49、从动锥齿轮；50、摩擦轮轴；51、主动摩擦轮；52、螺纹板；53、轴套；54、花键腔；55、花键轴弹簧。
具体实施方式
25.为了使本发明的目的及优点更加清楚明白，以下结合实施例对本发明进行具体说明，应当理解为以下文字仅仅用以描述本发明的一种或几种具体的实施方式，并不对本发明具体请求的保护范围进行严格限定，如在本文中所使用，术语上下和左右不限于其严格的几何定义，而是包括对于机加工或人类误差合理和不一致性的容限，下面详尽说明该一种全自动宠物饲料喂养装置的具体特征：
26.参照图1-图7，根据本发明的实施例的一种全自动宠物饲料喂养装置，包括主箱体10，所述主箱体10下侧设置有用于宠物饲料回收的的回收组件，所述主箱体10内设置有用于宠物饲料定时定量投喂的投喂组件；
27.所述回收组件包括收集箱29，所述收集箱29内设置有加热管28，所述加热管28右侧设置有底板23，所述底板23内固定有翻转电机42；
28.所述投喂组件包括设置于所述主箱体10内的储料筒12，所述储料筒12下侧设置有弧形板41，所述弧形板41下侧设置有与所述弧形板41啮合的齿轮16，所述齿轮16内固定有齿轮轴44，所述齿轮轴44后侧设置有用于调节宠物饲料投喂量的调节组件；
29.所述调节组件包括设置于所述齿轮16后侧的主动摩擦轮51，所述主动摩擦轮51上侧设置有与所述主动摩擦轮51啮合的从动摩擦轮48，所述从动摩擦轮48内固定有花键轴47，所述主动摩擦轮51内固定有轴套53，所述轴套53内花键配合有摩擦轮轴50，所述轴套53下侧末端转动配合有螺纹板52。
30.其中，所述收集箱29固定于所述主箱体10下端面，所述收集箱29内设有收集腔26，所述收集腔26上侧连通设有加热腔25，所述加热管28固定于所述加热腔25左右端壁之间，所述收集腔26右侧连通设有斜面腔24，所述斜面腔24上侧连通设有开口向上的盛料腔17，所述底板23位于所述斜面腔24内，所述翻转电机42通过轴承安装于所述底板23后端壁内，
所述底板23前侧部分向前延伸贯穿所述斜面腔24至所述斜面腔24前端壁内，所述底板23前端动力连接有与所述收集箱29固设的翻转电机轴43，所述收集腔26上下端壁之间滑动配合有密封板27，通过所述翻转电机42的转动，能够使得所述底板23以所述翻转电机42为中心上下翻转，从而实现将未吃完的宠物饲料收集至所述收集腔26内。
31.其中，所述主箱体10内设有锥形腔15，所述锥形腔15下侧连通设有进料通腔13，所述进料通腔13下侧连通设有储料筒腔35，所述储料筒12位于所述储料筒腔35内，所述储料筒12前后端面上均固定有支撑轴31，二个所述支撑轴31外侧部分均向外延伸至所述储料筒腔35对应侧的端壁内，所述储料筒腔35后侧内设有与所述主箱体10固设的旋转电机34，所述旋转电机34前端与后侧的后侧的所述支撑轴31后端动力连接，前侧的所述支撑轴31用于支撑所述储料筒12，所述储料筒腔35下侧连通设有排料腔30，所述排料腔30右端开口设置，利用所述旋转电机34带动所述储料筒12转动，使得所述进料通腔13与所述排料腔30连通时，所述进料通腔13内的饲料，能够掉入所述排料腔30内，再由所述排料腔30滑落至所述盛料腔17内。
32.其中，所述储料筒12内设有储料腔11，所述储料腔11上侧连通设有开口向上的进料口33，所述进料口33能够与所述进料通腔13和所述排料腔30连通，所述排料腔30右侧连通设有弧形板腔46，所述弧形板41与所述弧形板腔46之间滑动配合，所述弧形板腔46下侧连通设有齿轮腔45，所述齿轮轴44通过轴承安装于所述齿轮腔45前端壁内，所述齿轮轴44前侧部分向前延伸至所述齿轮腔45内，所述齿轮16位于所述齿轮腔45内，所述齿轮轴44后端面与所述齿轮腔45后端壁之间固定有复位扭簧39，所述储料筒腔35外侧连通设有环形腔36，所述储料筒12外周上固定有位于所述环形腔36内的半锥齿轮37，所述半锥齿轮37位于所述进料通腔13左侧，通过所述齿轮16带动所述弧形板41左右滑动，从而控制饲料是否阻断投放。
33.其中，所述齿轮腔45前侧设有锥齿轮腔40，所述齿轮轴44前侧部分向前延伸至所述锥齿轮腔40内，所述花键轴47内设有开口向后的花键腔54，所述花键腔54与所述齿轮轴44之间花键配合，所述齿轮轴44前端面与所述花键腔54底壁之间固定有花键轴弹簧55，通过所述花键轴弹簧55的弹力，使得所述从动摩擦轮48与所述主动摩擦轮51之间能够始终啮合，所述从动摩擦轮48位于所述花键轴47前侧末端上，利用所述主动摩擦轮51上下运动，从而实现所述从动摩擦轮48与所述主动摩擦轮51不同直径处抵接，以此实现控制所述弧形板41向右滑动的距离，以此控制饲料的单次投放量。
34.其中，所述锥齿轮腔40位于所述环形腔36下侧，所述摩擦轮轴50通过轴承安装于所述环形腔36下端壁内，所述摩擦轮轴50上侧部分向上延伸至所述环形腔36内，下侧部分向下延伸贯穿所述锥齿轮腔40至所述锥齿轮腔40下端壁内，所述摩擦轮轴50上侧末端固定有能够与所述半锥齿轮37啮合的从动锥齿轮49，所述螺纹板52与所述锥齿轮腔40滑动滑动配合，所述锥齿轮腔40下端壁内转动配合有调节杆38，所述调节杆38上侧部分向上延伸贯穿所述锥齿轮腔40合所述螺纹板52至所述主箱体10外，所述主箱体10上侧末端固定有调节转盘14，所述调节杆38与所述螺纹板52之间螺纹配合，通过所述调节杆38的转动，实现所述螺纹板52的上下运动，从而带动所述主动摩擦轮51的上下运动。
35.其中，所述收集箱29右端面固定有压板座21，所述压板座21内设有开口向上的压板腔20，所述压板腔20内滑动配合有压板19，所述压板19下端面与所述压板腔20底壁之间
固定有压板弹簧22，所述压板腔20下端面上固定有触发开关18，所述触发开关18被触发时，所述翻转电机轴43无法启动。
36.其中，所述调节转盘14上端面上刻有刻度，其数值代表宠物饲料单次投喂的质量，所述主箱体10上端面刻有位于所述调节转盘14左侧的指针，所述锥形腔15内滑动配合有盖板32。
37.本发明的一种全自动宠物饲料喂养装置，其工作流程如下：
38.将宠物饲料通过锥形腔15、进料通腔13以及进料口33倒入储料腔11内，盖上盖板32。
39.定时启动旋转电机34，旋转电机34转动带动支撑轴31转动，从而使得储料筒12转动，直至进料口33与排料腔30连通。
40.在此过程中，半锥齿轮37带动从动锥齿轮49转动，从而带动摩擦轮轴50转动，进而使得轴套53转动，进而带动主动摩擦轮51转动，从而使得从动摩擦轮48转动，从而带动花键轴47转动，进而使得齿轮轴44转动，进而带动齿轮16转动，从而使得复位扭簧39扭转蓄力，同时带动弧形板41向右运动。
41.则储料腔11内的饲料通过排料腔30，掉落至盛料腔17内，已实现定时投喂。
42.当储料筒12继续转动，则使得半锥齿轮37与从动锥齿轮49脱离啮合，则齿轮轴44在复位扭簧39的扭力作用下反转，从而带动弧形板41向左滑动至初始位置，从而使得储料腔11内的饲料与排料腔30隔开，从而避免饲料位于进料口33与排料腔30之间而使得储料筒12卡住无法转动，同时确保饲料的完整性。
43.若需要根据宠物食量调节饲料投放量时，则转动调节转盘14，使得调节杆38转动，从而带动螺纹板52向上或者向下运动，进而改变从动摩擦轮48与主动摩擦轮51啮合的位置，从而调节主动摩擦轮51相同转速下从动摩擦轮48的转速，进而改变相同时间内弧形板41向右滑动的距离，以此调节饲料通过排料腔30的多少，从而实现调节饲料投放量。
44.当储料筒12转动一圈后，旋转电机34关闭，定时一段时间后，重新启动。
45.在旋转电机34关闭的过程中，翻转电机轴43定时启动。
46.翻转电机轴43正向启动，翻转电机42转动，带动底板23向下翻转，使得盛料腔17内宠物未吃完的猫粮滑落至收集腔26内，同时加热管28启动，使得收集腔26内的温度升高，从而对收集的猫粮进行烘干，使其避免受潮而滋生细菌。
47.当底板23与斜面腔24下端壁抵接后，翻转电机轴43反向启动，使得底板23反转至初始位置后，翻转电机轴43重新关闭。
48.若在旋转电机34关闭期间，有宠物吃饲料，则宠物会踩在压板19上，从而使得压板19克服压板弹簧22的弹力向下运动，则压板19触碰触发开关18，则触发开关18触发，使得翻转电机轴43无法启动。
49.本领域的技术人员可以明确，在不脱离本发明的总体精神以及构思的情形下，可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
