宠物湿粮出粮组件及宠物喂食器的制作方法

萌宠菠菠乐园
2025-02-08 02:02

宠物湿粮出粮组件及宠物喂食器的制作方法

本技术涉及宠物用具，尤其涉及一种宠物湿粮出粮组件及宠物喂食器。

背景技术：

1、宠物喂食器是一种用于自动或计划定时为宠物提供食物和水的设备或容器，通常被用于宠物猫、宠物狗和其他小型宠物的喂食。

2、现有的大部分宠物喂食器只能喂食干燥的宠物粮，宠物喂食器的储存容器内可容纳一定量的宠物粮，通过控制储存容器定时定量出粮，以投喂宠物。少部分宠物喂食器虽然能喂食湿粮，但湿粮的输出量不易控制，且密封难以保证，容易导致湿粮变质，影响宠物的食用健康。

3、因此，亟需一种宠物湿粮出粮组件及宠物喂食器，以解决上述问题。

技术实现思路

1、基于以上问题，本实用新型的目的在于提供一种宠物湿粮出粮组件及宠物喂食器，能够实现宠物湿粮定量喂养，且能保证宠物湿粮的新鲜度，确保宠物食用健康，提高宠物喂食器的使用体验感。

2、为达上述目的，本实用新型采用以下技术方案：

3、一方面，提供一种宠物湿粮出粮组件，包括：

4、储粮桶，所述储粮桶用于储存宠物湿粮；

5、出粮部件，至少部分由弹性材料制成，所述出粮部件于弹性材料部分设置有出粮腔，所述出粮腔具有进粮口和第一出粮口，所述进粮口选择性地与所述储粮桶连通，所述第一出粮口选择性地与外部连通；

6、所述出粮部件的弹性材料部分能在外力作用下产生弹性变形，以挤压所述出粮腔内的宠物湿粮经由所述第一出粮口输出；所述出粮部件的弹性材料部分恢复弹性变形过程中，所述进粮口能在所述出粮腔内的压强变化作用下与所述储粮桶连通，以使所述储粮桶内的宠物湿粮经由所述进粮口通入所述出粮腔。

7、作为本实用新型的宠物湿粮出粮组件的优选方案，所述出粮部件包括出粮筒和出粮封盖，所述出粮筒由弹性材料制成，其内形成所述出粮腔，所述出粮封盖密封盖设于所述出粮筒的第一端，所述出粮筒的第二端设置有出粮嘴，所述出粮嘴具有所述第一出粮口，所述出粮封盖上设置有所述进粮口。

8、作为本实用新型的宠物湿粮出粮组件的优选方案，所述出粮嘴于所述第一出粮口处设置有第一弹性膜，所述第一弹性膜上设置有选择性单向导通外部的第一切口；

9、所述出粮封盖于所述进粮口处设置有第二弹性膜，所述第二弹性膜上设置有选择性单向导通所述出粮筒内部的第二切口。

10、作为本实用新型的宠物湿粮出粮组件的优选方案，所述宠物湿粮出粮组件还包括安装件，宠物喂食器包括承载基座，所述承载基座上设置有安装孔，所述出粮筒和所述出粮封盖通过所述安装件可拆卸安装于所述安装孔。

11、作为本实用新型的宠物湿粮出粮组件的优选方案，所述安装件包括限位座和设置于所述限位座的连接筒，所述限位座与所述安装孔的孔壁可拆卸连接，所述限位座能将所述出粮筒和所述出粮封盖限位于所述安装孔，并将所述出粮封盖密封压紧于所述出粮筒的第一端，所述储粮桶设置有第二出粮口，所述连接筒的一端与所述第二出粮口连接，所述连接筒的另一端贯通所述限位座并与所述进粮口选择性地连通。

12、作为本实用新型的宠物湿粮出粮组件的优选方案，所述限位座包括限位板和限位筒，所述限位筒和所述连接筒分设于所述限位板的相对两侧面，且所述限位筒和所述连接筒连通，所述出粮筒的第一端沿周向环设有凸缘，所述安装孔内设置有台阶面，所述凸缘的底面搭设于所述台阶面，所述限位筒套设于所述凸缘外，所述限位板能将所述出粮封盖压紧于所述凸缘的顶面；

13、所述限位板上于所述限位筒的内侧设置有定位柱，所述出粮封盖上设置有第一定位孔，所述凸缘上设置有与所述第一定位孔对应的第二定位孔，所述定位柱插设于相对的所述第一定位孔和所述第二定位孔。

14、作为本实用新型的宠物湿粮出粮组件的优选方案，所述限位座上设置有第一卡接结构，所述安装孔的孔壁上设置有第二卡接结构，所述第一卡接结构与所述第二卡接结构卡接。

15、作为本实用新型的宠物湿粮出粮组件的优选方案，所述第一卡接结构包括沿周向间隔设置于所述限位座外周面的多个限位卡槽，所述第二卡接结构包括设置于所述安装孔的孔壁的多个卡接凸起，多个所述卡接凸起能在圆周方向上一一对应地滑动卡入或脱离多个所述限位卡槽。

16、作为本实用新型的宠物湿粮出粮组件的优选方案，所述宠物湿粮出粮组件还包括设置于所述出粮部件下方的挤压结构，所述挤压结构被配置为向所述出粮部件施加外力，以使所述出粮部件的弹性材料部分产生弹性变形。

17、另一方面，提供一种宠物喂食器，包括承载基座以及如上所述的宠物湿粮出粮组件，所述承载基座上设置有容置腔，所述容置腔的底部设置有安装孔，所述出粮部件安装于所述安装孔，所述储粮桶插装于所述容置腔并与所述出粮部件连接。

18、本实用新型的有益效果为：

19、本实用新型提供的宠物湿粮出粮组件及宠物喂食器，初始状态时，第一出粮口和进粮口均关闭，在对出粮部件的弹性材料部分施加外力时，出粮腔内的宠物湿粮(或气体)受压进而使第一出粮口导通，宠物湿粮经由第一出粮口输出(例如落入宠物喂食器的食盘内)供宠物食用，在此期间出粮腔受压容积变小。当作用在出粮部件上的外力消失后，出粮筒的弹性材料部分恢复弹性变形，此过程中，出粮腔的容积逐渐变大导致其内的压强相对外部空间变小，在压差作用下进粮口导通，进而使储粮桶内的宠物湿粮顺势进入出粮腔内，以使出粮腔内重新暂存一定量的宠物湿粮。通过控制上述工作过程的重复次数即可控制宠物湿粮的输出量，实现定量投喂宠物，避免宠物湿粮喂养过多或过少，提高了宠物喂食器的使用体验感。出粮部件的弹性材料部分恢复原状后，进粮口和第一出粮口重新恢复关闭，从而能防止宠物湿粮与外部空气接触，保证宠物湿粮的新鲜度，提高宠物的食用安全性。

技术特征：

1.宠物湿粮出粮组件，其特征在于，包括：

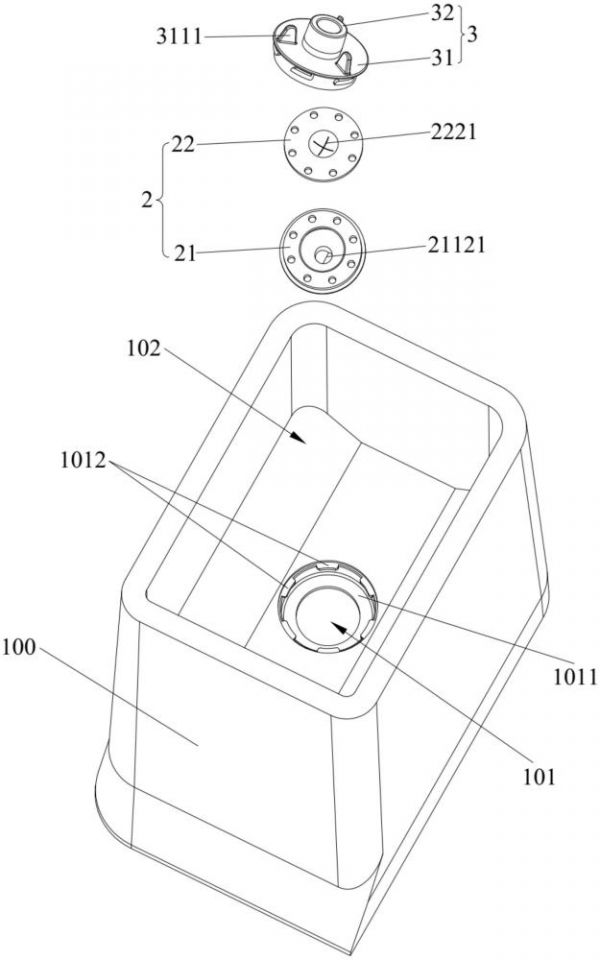

2.根据权利要求1所述的宠物湿粮出粮组件，其特征在于，所述出粮部件(2)包括出粮筒(21)和出粮封盖(22)，所述出粮筒(21)由弹性材料制成，其内形成所述出粮腔(23)，所述出粮封盖(22)密封盖设于所述出粮筒(21)的第一端，所述出粮筒(21)的第二端设置有出粮嘴(211)，所述出粮嘴(211)具有所述第一出粮口(2111)，所述出粮封盖(22)上设置有所述进粮口(221)。

3.根据权利要求2所述的宠物湿粮出粮组件，其特征在于，所述出粮嘴(211)于所述第一出粮口(2111)处设置有第一弹性膜(2112)，所述第一弹性膜(2112)上设置有选择性单向导通外部的第一切口(21121)；

4.根据权利要求2所述的宠物湿粮出粮组件，其特征在于，所述宠物湿粮出粮组件还包括安装件(3)，宠物喂食器包括承载基座(100)，所述承载基座(100)上设置有安装孔(101)，所述出粮筒(21)和所述出粮封盖(22)通过所述安装件(3)可拆卸安装于所述安装孔(101)。

5.根据权利要求4所述的宠物湿粮出粮组件，其特征在于，所述安装件(3)包括限位座(31)和设置于所述限位座(31)的连接筒(32)，所述限位座(31)与所述安装孔(101)的孔壁可拆卸连接，所述限位座(31)能将所述出粮筒(21)和所述出粮封盖(22)限位于所述安装孔(101)，并将所述出粮封盖(22)密封压紧于所述出粮筒(21)的第一端，所述储粮桶(1)设置有第二出粮口(11)，所述连接筒(32)的一端与所述第二出粮口(11)连接，所述连接筒(32)的另一端贯通所述限位座(31)并与所述进粮口(221)选择性地连通。

6.根据权利要求5所述的宠物湿粮出粮组件，其特征在于，所述限位座(31)包括限位板(311)和限位筒(312)，所述限位筒(312)和所述连接筒(32)分设于所述限位板(311)的相对两侧面，且所述限位筒(312)和所述连接筒(32)连通，所述出粮筒(21)的第一端沿周向环设有凸缘(212)，所述安装孔(101)内设置有台阶面(1011)，所述凸缘(212)的底面搭设于所述台阶面(1011)，所述限位筒(312)套设于所述凸缘(212)外，所述限位板(311)能将所述出粮封盖(22)压紧于所述凸缘(212)的顶面；

7.根据权利要求5所述的宠物湿粮出粮组件，其特征在于，所述限位座(31)上设置有第一卡接结构，所述安装孔(101)的孔壁上设置有第二卡接结构，所述第一卡接结构与所述第二卡接结构卡接。

8.根据权利要求7所述的宠物湿粮出粮组件，其特征在于，所述第一卡接结构包括沿周向间隔设置于所述限位座(31)外周面的多个限位卡槽(3121)，所述第二卡接结构包括设置于所述安装孔(101)的孔壁的多个卡接凸起(1012)，多个所述卡接凸起(1012)能在圆周方向上一一对应地滑动卡入或脱离多个所述限位卡槽(3121)。

9.根据权利要求1-8任一项所述的宠物湿粮出粮组件，其特征在于，所述宠物湿粮出粮组件还包括设置于所述出粮部件(2)下方的挤压结构(4)，所述挤压结构(4)被配置为向所述出粮部件(2)施加外力，以使所述出粮部件(2)的弹性材料部分产生弹性变形。

10.宠物喂食器，其特征在于，包括承载基座(100)以及如权利要求1-9任一项所述的宠物湿粮出粮组件，所述承载基座(100)上设置有容置腔(102)，所述容置腔(102)的底部设置有安装孔(101)，所述出粮部件(2)安装于所述安装孔(101)，所述储粮桶(1)插装于所述容置腔(102)并与所述出粮部件(2)连接。

技术总结
本技术涉及宠物用具技术领域，公开一种宠物湿粮出粮组件及宠物喂食器。宠物湿粮出粮组件包括储粮桶和出粮部件，出粮部件至少部分由弹性材料制成，出粮部件于弹性材料部分设置有出粮腔，出粮腔具有进粮口和第一出粮口，进粮口选择性地与储粮桶连通，第一出粮口选择性地与外部连通。出粮部件的弹性材料部分能在外力作用下产生弹性变形，以挤压出粮腔内的宠物湿粮经由第一出粮口输出；出粮部件的弹性材料部分恢复弹性变形过程中，进粮口能在出粮腔内的压强变化作用下与储粮桶连通，以使储粮桶内的宠物湿粮经由进粮口通入出粮腔。如此设置，实现了宠物湿粮定量喂养，且能保证宠物湿粮的新鲜度，确保宠物食用健康，宠物喂食器的使用体验感好。

技术研发人员：郭维科,请求不公布姓名,请求不公布姓名,请求不公布姓名,请求不公布姓名
受保护的技术使用者：小佩网络科技（上海）有限公司
技术研发日：20240419
技术公布日：2024/12/17
