一种具有自动开罐功能的宠物湿粮喂食器的制作方法

萌宠菠菠乐园
2024-11-24 05:15

1.本实用新型涉及宠物喂食器技术领域，具体是一种具有自动开罐功能的宠物湿粮喂食器。

背景技术：

2.随着经济的发展，人们的生活质量不断提高，许多宠物主人对于宠物食品有了更高的要求，传统宠物食品以膨化粮为主，虽然存储方便，喂食也很方便，但是膨化粮因其自身的加工工艺，会导致其营养流失严重，而且需要添加各种食品添加剂，因此越来越多的人选择用罐装湿粮喂养宠物，相较于膨化粮，湿粮营养流失较少，更为全面，而且因其含水量高，宠物在进食时，也同时摄入水分，但是罐装湿粮因为是铁皮罐，存在开罐困难，开罐后，不能长久储存，对于需要短期或者长期出差的宠物主人来说，就不是很方便。
3.市面上现有的解决方案，均是提前打开宠物罐头，倒入喂食器，然后分时段喂食宠物，虽然解决了分时段喂食宠物的问题，但是，由于宠物罐头已经被打开，仍然没有解决需要长期储存(12小时或以上)的问题。

技术实现要素：

4.本实用新型的目的在于提供一种具有自动开罐功能的宠物湿粮喂食器，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种具有自动开罐功能的宠物湿粮喂食器，包括装载轮、外壳、开罐器、罐头升降装置、进食盘和收集盒，所述收集盒上安装有外壳，所述外壳内部安装有装载轮，所述装载轮的底部安装有开罐器，所述开罐器上安装有罐头推杆，所述收集盒的竖向平面上安装有罐头升降装置，所述罐头升降装置上安装有罐头托盘，所述罐头托盘远离罐头升降装置的一端安装有反转齿轮，且反转齿轮可相对罐头托盘转动，所述收集盒上安装有与反转齿轮相适配的反转齿条，所述收集盒的前部设置有进食盘。
7.作为本实用新型进一步的方案：所述罐头升降装置包括升降电机、丝杆和螺母座组成，升降电机与丝杆通过联轴器传动连接，螺母座安装在丝杆上，并且螺母座的一侧与罐头托盘固定连接。
8.作为本实用新型再进一步的方案：所述装载轮内设置有多个空心装载柱，每个空心装载柱可装载多个宠物罐头。
9.作为本实用新型再进一步的方案：所述外壳的顶端设置有罐头仓盖，所述罐头仓盖的一端与外壳通过铰链铰接连接。
10.作为本实用新型再进一步的方案：所述收集盒的顶端中间位置开设有收集盒入口。
11.与现有技术相比，本实用新型的有益效果是：
12.1、本实用新型通可实现对多个宠物罐头的储存，储存容量大，降低了人员装宠物
罐头的次数，提高使用的便利性。
13.2、本实用新型能够自动装载宠物罐头进入喂食器，自动打开宠物罐头，并将罐头内食物倒入进食槽，能够自动收集空的宠物罐头，使得罐头装湿粮能够实现喂食自动化。
14.3、本实用新型不仅解决了分时段喂食宠物的问题，而且能够对方便对已打开的宠物罐头进行长期储存。
附图说明

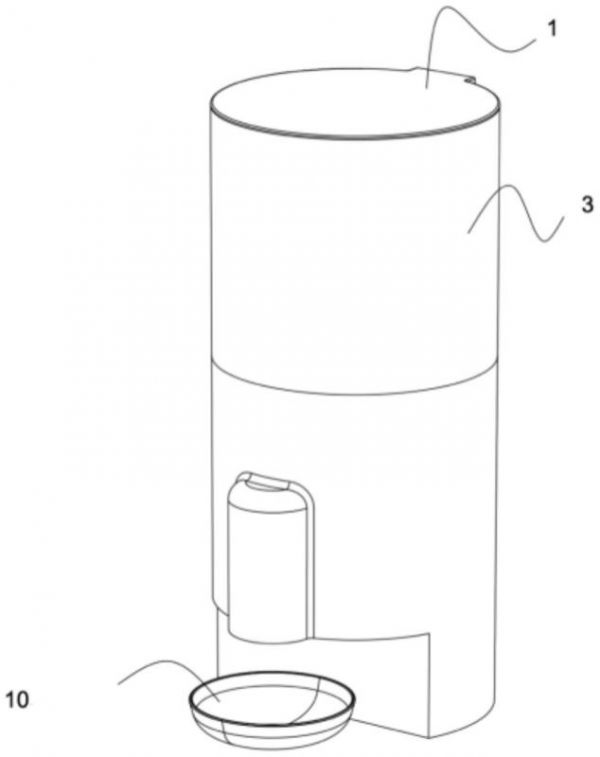

15.图1为本实用新型的整体外观图。
16.图2为本实用新型的第一结构示意图。
17.图3为本实用新型的第二结构示意图。
18.图4为本实用新型的第三结构示意图。
19.图5为本实用新型的第四结构示意图。
20.图6为本实用新型的第五结构示意图。
21.图7为本实用新型的第六结构示意图。
22.图8为本实用新型的第七结构示意图。
23.图9为本实用新型的第八结构示意图。
24.图10为本实用新型的第九结构示意图。
25.图11为本实用新型的第十结构示意图。
26.图12为本实用新型的第十一结构示意图。
27.图13为本实用新型的第十二结构示意图。
28.1、罐头仓盖；2、装载轮；3、外壳；4、开罐器；5、罐头推杆；6、反转齿条；7、反转齿轮；8、罐头托盘；9、罐头升降装置；10、进食盘；11、收集盒；12、收集盒入口。
具体实施方式
29.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
30.请参阅图1～13，本实用新型实施例中，一种具有自动开罐功能的宠物湿粮喂食器，包括装载轮2、外壳3、开罐器4、罐头升降装置9、进食盘10和收集盒11，收集盒11上安装有外壳3，外壳3内部安装有装载轮2，装载轮2的底部安装有开罐器4，开罐器4上安装有罐头推杆5，收集盒11的竖向平面上安装有罐头升降装置9，罐头升降装置9上安装有罐头托盘8，罐头托盘8远离罐头升降装置9的一端安装有反转齿轮7，且反转齿轮7可相对罐头托盘8转动，收集盒11上安装有与反转齿轮7相适配的反转齿条6，收集盒11的前部设置有进食盘10，装载轮2、开罐器4、罐头升降装置9均通过导线与外部控制器电性连接。
31.罐头升降装置9包括升降电机、丝杆和螺母座组成，升降电机与丝杆通过联轴器传动连接，螺母座安装在丝杆上，并且螺母座的一侧与罐头托盘8固定连接，罐头升降装置9能够对开罐后的宠物罐头进行升降输送，实现自动喂食。
32.装载轮2内设置有多个空心装载柱，每个空心装载柱可装载多个宠物罐头，这样设
计可以使得装载轮2能够同时装载多个宠物罐头，减少人员频繁拿取宠物罐头的烦恼，使得使用更加方便省力。
33.外壳3的顶端设置有罐头仓盖1，罐头仓盖1的一端与外壳3通过铰链铰接连接，罐头仓盖1可对外壳3内装入的宠物罐头进行密封，方便进行长时间储存。
34.收集盒11的顶端中间位置开设有收集盒入口12，收集盒入口12的设置可方便使用后的罐头盒及罐头盖进入收集盒11内，方便人员对其进行收集。
35.本实用新型的工作原理是：
36.首先，宠物罐头被放置于装载轮2上，装载轮2分为多个装载柱，每个空心柱内能放置多个宠物罐头，当某个装载柱内的宠物罐头被用完后，装载轮2能够自动旋转，将满载的装载柱旋转至罐头开启区域；
37.如附图5和附图6所示，当需要喂食时，罐头升降装置9首先从装载轮2上取下一个罐头，行进至开罐位置，开罐器4将从待命位置行进至开罐位置，利用开罐器4上的滚刀，将罐头的整个上盖切开；
38.如附图7至附图10，开罐后的宠物罐头将在罐头升降装置9的带动下，继续行进，当行进至反转位时，位于罐头升降装置9前段的罐头托盘8将会在反转齿轮6和反转齿条7的共同作用下翻转，从而带动宠物罐头翻转，将罐头内的湿粮倾倒入进食盘10内，此时，开罐后的罐头盖则留在开罐器4上，等待与开罐后的罐体一起投入收集盒11；
39.如附图11，当罐头内的湿粮全部倒入进食盘10内后，罐头升降装置9带动罐头壳上升，回到开罐位置；
40.如附图12至附图13，当分离后的罐头杯体回到开罐位置后，开罐器4和罐头推杆5将一起旋转，带动分离后的罐头盖以及开启后的罐头杯体向收集盒11上方的收集孔运动，开启后的罐头杯体将在重力作用下，掉入收集盒11内，之后开罐器4将松开分离后的罐头盖，在重力作用下掉入收集盒11中，完成上述步骤后，开罐器4和罐头推杆5将回到初始位置，从而完成一个循环，等待下一次工作。
