一种宠物饲料加工发酵设备的制作方法

萌宠菠菠乐园
2025-03-06 04:15

一种宠物饲料加工发酵设备的制作方法

本发明涉及宠物饲料加工，具体为一种宠物饲料加工发酵设备。

背景技术：

1、在宠物饲料的加工过程中，往往需要经过发酵的工序处理，而物料在进入加工设备中后，易堆积在设备的底部，影响发酵效果，同时，若物料混合不均匀，会导致发酵质量差，易导致成品质量不合格，而在饲料加工过程中，还需要添加一些液态辅料，液态辅料通常经过一个进液口进入设备中，极易存在分布不均匀的情况，使得其难以和其他物料均匀混合。

技术实现思路

1、本发明的目的在于提供一种宠物饲料加工发酵设备，以解决上述现有技术中存在的至少一个技术问题。

2、为实现上述目的，本发明提供如下技术方案：一种宠物饲料加工发酵设备，包括罐体，所述罐体顶部设有进料口，所述罐体底部设有出料口，还包括：

3、所述罐体内部设有长轴件，所述长轴件外侧连接有连接杆，所述连接杆的底部固定连接有推料板；

4、所述长轴件的端部贯穿罐体连接有外部驱动设备，所述长轴件外侧连接有抖料机构，所述推料板能够将物料推入抖料机构中。

5、优选的，所述长轴件包括一端固定设于罐体侧壁上的固定轴；

6、所述抖料机构包括固定设于固定轴上的两组限位件，两组所述限位件之间滑动设有滑移斗。

7、优选的，所述长轴件还包括转动连接于固定轴外侧的两组套管，所述连接杆顶端固定连接于套管外侧；其中一组所述套管与外部驱动设备相连接。

8、优选的，所述滑移斗两端皆固定设有两组导向板，两组所述导向板之间形成导向槽；

9、两组所述套管外侧固定设有长杆，两组所述长杆相对一侧皆固定设有圆柱，所述圆柱能够与导向槽插接。

10、优选的，所述限位件包括固定设于固定轴外侧的限位杆，所述限位杆中开有限位槽，所述滑移斗两端皆固定设有限位块，所述限位块插接于限位槽中。

11、优选的，所述罐体顶部连通有延伸壳，所述延伸壳顶部固定连接有活塞筒，所述活塞筒中滑移设有移动塞，所述活塞筒的一侧连通有进液管，所述活塞筒的底端开有多组出液孔。

12、优选的，所述活塞筒的底端连接有短杆，所述短杆底端延伸至延伸壳中固定连接有托盘。

13、优选的，所述托盘内部开有多组分流槽，所述托盘顶部固定连接有导流筒，所述导流筒底端开有与分流槽对应的通槽。

14、优选的，所述短杆位于活塞筒中的一端外侧套接有圆筒，所述圆筒内侧固定设有固定柱，所述短杆外侧开有螺旋槽，所述固定柱与螺旋槽插接，所述圆筒外侧套接有弹簧，所述弹簧底端与活塞筒底部抵触，所述圆筒两侧固定连接有导向杆，所述导向杆与其中两组出液孔滑移连接。

15、优选的，所述滑移斗内侧固定设有多组分料杆。

16、与现有技术相比，本发明的有益效果如下：

17、通过推料板与滑移斗的配合设置，使罐体内部的物料被反复推动并分散，继而使物料能够均匀混合，提高物料的发酵效果，同时推料板与罐体内壁的配合，能够避免物料沉淀在罐体底部，造成物料发酵不充分的问题，也能防止物料粘黏在罐体内壁上，避免粘黏过久的物料影响产品的品质；

18、通过滑移斗对物料的抖动，使得物料能够在滑移斗中更均匀地散开，同时能够避免较多物料堵塞在同一处，提高物料下落效率，而分料杆与通孔的设置，能够使物料具有一定的被分散时间，保证了物料下落速度的同时，提高了物料的混合效果；

19、经过分流槽对液态物料的分隔，使液态物料能够较为分散地进入罐体中，避免液态物料集中落在罐体的某一处，托盘的转动增加了液态物料的分散范围，进一步提高液态物料的分散效果。

技术特征：

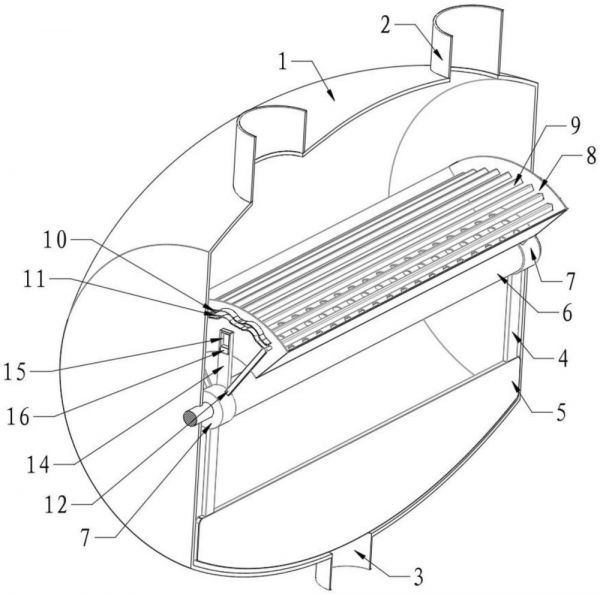

1.一种宠物饲料加工发酵设备，包括罐体(1)，所述罐体(1)顶部设有进料口(2)，所述罐体(1)底部设有出料口(3)，其特征在于，还包括：

2.根据权利要求1所述的宠物饲料加工发酵设备，其特征在于：所述长轴件包括一端固定设于罐体(1)侧壁上的固定轴(6)；

3.根据权利要求2所述的宠物饲料加工发酵设备，其特征在于：所述长轴件还包括转动连接于固定轴(6)外侧的两组套管(7)，所述连接杆(4)顶端固定连接于套管(7)外侧；其中一组所述套管(7)与外部驱动设备相连接。

4.根据权利要求3所述的宠物饲料加工发酵设备，其特征在于：所述滑移斗(8)两端皆固定设有两组导向板(10)，两组所述导向板(10)之间形成导向槽(11)；

5.根据权利要求4所述的宠物饲料加工发酵设备，其特征在于：所述限位件包括固定设于固定轴(6)外侧的限位杆(14)，所述限位杆(14)中开有限位槽(15)，所述滑移斗(8)两端皆固定设有限位块(16)，所述限位块(16)插接于限位槽(15)中。

6.根据权利要求5所述的宠物饲料加工发酵设备，其特征在于：所述罐体(1)顶部连通有延伸壳(17)，所述延伸壳(17)顶部固定连接有活塞筒(18)，所述活塞筒(18)中滑移设有移动塞(19)，所述活塞筒(18)的一侧连通有进液管(20)，所述活塞筒(18)的底端开有多组出液孔(21)。

7.根据权利要求6所述的宠物饲料加工发酵设备，其特征在于：所述活塞筒(18)的底端连接有短杆(22)，所述短杆(22)底端延伸至延伸壳(17)中固定连接有托盘(23)。

8.根据权利要求7所述的宠物饲料加工发酵设备，其特征在于：所述托盘(23)内部开有多组分流槽(24)，所述托盘(23)顶部固定连接有导流筒(25)，所述导流筒(25)底端开有与分流槽(24)对应的通槽(26)。

9.根据权利要求8所述的宠物饲料加工发酵设备，其特征在于：所述短杆(22)位于活塞筒(18)中的一端外侧套接有圆筒(27)，所述圆筒(27)内侧固定设有固定柱(28)，所述短杆(22)外侧开有螺旋槽(29)，所述固定柱(28)与螺旋槽(29)插接，所述圆筒(27)外侧套接有弹簧(30)，所述弹簧(30)底端与活塞筒(18)底部抵触，所述圆筒(27)两侧固定连接有导向杆(31)，所述导向杆(31)与其中两组出液孔(21)滑移连接。

10.根据权利要求3或6或9所述的宠物饲料加工发酵设备，其特征在于：所述滑移斗(8)内侧固定设有多组分料杆(9)。

技术总结
本发明公开了一种宠物饲料加工发酵设备，涉及宠物饲料加工技术领域，包括罐体，所述罐体顶部设有进料口，所述罐体底部设有出料口，还包括：所述罐体内部设有长轴件，所述长轴件外侧连接有连接杆，所述连接杆的底部固定连接有推料板；所述长轴件的端部贯穿罐体连接有外部驱动设备，所述长轴件外侧连接有抖料机构；本发明使物料能够均匀混合，提高物料的发酵效果，同时能够避免物料沉淀在罐体底部，造成物料发酵不充分的问题，通过滑移斗对物料的抖动，使得物料能够在滑移斗中更均匀地散开，提高了物料的混合效果；经过分流槽对液态物料的分隔以及托盘的转动，增加了液态物料的分散范围，进一步提高液态物料的分散效果。

技术研发人员：周英俊,焦绪勇,凌红丽,苑伟伟,陈琳,孙文丽
受保护的技术使用者：山东康地恩生物科技有限公司
技术研发日：
技术公布日：2025/3/3
