一种可调节宠物口罩的制作方法

萌宠菠菠乐园
2025-03-15 06:48

一种可调节宠物口罩的制作方法

1.本实用新型涉及口罩技术领域，更具体的说是涉及一种适用于宠物防护的可调节口罩。

背景技术：

2.目前，普通的宠物硅胶口罩用于宠物的防护，一般套设在宠物的口鼻部，比较单一，使用单调，不能根据宠物的大小进行调节，佩戴舒适性差。
3.以宠物狗为例，每个品种和年龄层的狗嘴的尺寸都不一样，而遛狗时不可避免有捡食、吠叫、要喝水、喂食的需要。普通硅胶狗口罩，能解决捡食和吠叫就要求佩戴的比较紧，佩戴过程中无法解决宠物喝水和喂食需要，，只能取下狗口罩喂水喂食，反复佩戴较为麻烦，并且普通的硅胶狗口罩在佩戴时，要调节合适狗脖子的范围尺寸，操作比较繁琐。
4.因此，如何提供一种可独立调节宠物口罩的尺寸以实现喂食功能的口罩是本领域技术人员亟需解决的问题。

技术实现要素：

5.有鉴于此，本实用新型旨在提供一种可调节宠物口罩，以至少在一定程度上解决现有技术中的上述技术问题之一。
6.为了实现上述目的，本实用新型采用如下技术方案：
7.一种可调节宠物口罩，包括：口罩本体和调节组件；所述口罩本体为一端开口的筒形结构，两端分别对应为佩戴端和口鼻端，且在所述口鼻端设置口部开口；
8.所述调节组件包括口部调节带和头部调节带，所述口部调节带设有两根，其一端分别固定在所述口罩本体上，对应所述口部开口的上方两侧的位置，另一端贯穿所述口部开口的下方对应位置，并通过夹扣固定；所述头部调节带设置在所述佩戴端。
9.优选的，在上述的一种可调节宠物口罩中，口罩本体的所述口鼻端开有与所述口部开口对应的鼻部开口，且在所述口部开口与鼻部开口之间开有与所述口部调节带对应的两个安装孔一，在所述口部开口的下方开有对应的安装孔二，两个所述口部调节带的一端分别套接在对应的所述安装孔一上，另一端分别贯穿安装孔二，并在所述口部调节带的穿出端套设夹扣，以调节口部开口的闭合尺寸。
10.优选的，在上述的一种可调节宠物口罩中，所述头部调节带包括侧部调节带、顶部调节带和三孔限位板；
11.所述口罩本体的佩戴端的侧部和顶部靠近边缘的位置，分别开有安装孔三和安装孔四；两根所述侧部调节带的一端分别套接在所述安装孔三上，另一端分别贯穿所述三孔限位板，并在穿出端套设夹扣，所述顶部调节带的中部设置用于调节带长的日字扣，其两端分别套接在所述安装孔四和所述三孔限位板上。
12.优选的，在上述的一种可调节宠物口罩中，还包括辅助带一和辅助带二；
13.所述口罩本体的佩戴端的底部靠近边缘的位置开有安装孔五，所述辅助带一的两
端分别固定在对应侧的所述侧部调节带的带体上，形成弧形辅助带结构，所述辅助带二为环形带，分别与所述安装孔五和所述辅助带一套接固定。
14.优选的，在上述的一种可调节宠物口罩中，所述口罩本体的侧壁开有多个透气孔。
15.优选的，在上述的一种可调节宠物口罩中，所述口罩本体为柔性材质。
16.优选的，在上述的一种可调节宠物口罩中，所述口罩本体采用硅胶材料制备。
17.经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种可调节宠物口罩，其优点在于：
18.通过设置口部调节带，可以对口罩本体的口部进行调节，收紧口部调节带，口部开口变小，宠物口部受限，使其不能随意吠叫、捡食或伤害路人；需要预防宠物吠叫、捡食的情况，当需要给宠物喂食食物和水的时候，松缓口部调节带，使口部开口扩大，宠物口部受限解除，可通过口部开口进食和喝水，十分方便；
19.佩戴端通过头部调节带固定在宠物的头部，其的侧部调节带能够根据宠物的嘴部及头部形状进行调节，贴合更紧凑舒适，顶部调节带能够进一步强化口罩本体的稳定性，防止口罩本体掉落和宠物的挣脱；
20.通过调节夹扣滑动，可实现宠物口罩的快速穿戴和快速拆卸，调节佩戴的松紧度，简单方便，易于操作。
附图说明
21.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

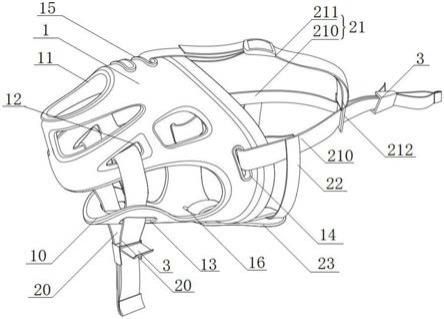

22.图1为本实用新型的结构示意图。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
25.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
26.请参阅附图1为本实用新型的一种可调节宠物口罩，包括：口罩本体1和调节组件；
口罩本体1为一端开口的筒形结构，两端分别对应为佩戴端和口鼻端，且在口鼻端设置口部开口10；
27.调节组件包括口部调节带20和头部调节带21，口部调节带20设有两根，其一端分别固定在口罩本体1上，对应口部开口10的上方两侧的位置，另一端贯穿口部开口10的下方对应位置，并通过夹扣3固定；头部调节带21设置在佩戴端。
28.为了进一步优化上述技术方案，口罩本体1的口鼻端开有与口部开口10对应的鼻部开口11，且在口部开口10与鼻部开口之间开有与口部调节带20对应的两个安装孔一12，在口部开口10的下方开有对应的安装孔二13，两个口部调节带20的一端分别套接在对应的安装孔一12上，另一端分别贯穿安装孔二13，并在口部调节带20的穿出端套设夹扣3，以调节口部开口的闭合尺寸。
29.为了进一步优化上述技术方案，头部调节带21包括侧部调节带210、顶部调节带211和三孔限位板212；
30.口罩本体1的佩戴端的侧部和顶部靠近边缘的位置，分别开有安装孔三14和安装孔四15；两根侧部调节带210的一端分别套接在安装孔三14上，另一端分别贯穿三孔限位板212，并在穿出端套设夹扣3，顶部调节带211的中部设置用于调节带长的日字扣，其两端分别套接在安装孔四15和三孔限位板212上。
31.具体的，三孔限位板212为板状结构，其板面上开有呈品字形布置的三个穿带孔。
32.为了进一步优化上述技术方案，还包括辅助带一22和辅助带二23；
33.口罩本体1的佩戴端的底部靠近边缘的位置开有安装孔五16，辅助带一22的两端分别固定在对应侧的侧部调节带210的带体上，形成弧形辅助带结构，辅助带二23为环形带，分别与安装孔五16和辅助带一22套接固定。
34.为了进一步优化上述技术方案，口罩本体1的侧壁开有多个透气孔。
35.为了进一步优化上述技术方案，口罩本体1为柔性材质。
36.为了进一步优化上述技术方案，口罩本体1采用硅胶材料制备。
37.为了进一步优化上述技术方案，口部调节带20和头部调节带21均为织带。
38.本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。对于实施例公开的装置而言，由于其与实施例公开的方法相对应，所以描述的比较简单，相关之处参见方法部分说明即可。
39.对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
