一种电动宠物喂水装置的制作方法

萌宠菠菠乐园
2025-05-04 20:05

一种电动宠物喂水装置的制作方法

本实用新型属于宠物喂水装置技术领域，具体涉及一种电动宠物喂水装置。

背景技术：

现在，养宠物的家庭越来越多，自然会用到宠物喂水器，现有的宠物喂水器通常只是一个简单的盛水容器，其功能单一。由于宠物的类型多样，不同类型的宠物的体型大小不一，并且宠物的成长阶段不同也会使得宠物体型变话很大，但是现有的宠物喂水器的喂水高度通常是固定的，不能根据宠物的体型大小自由的调整喂水器的喂水高度，从而影响宠物的喝水。

此外，宠物喂水器使用一段时间后会积累一些杂质，现有的宠物喂水器缺少过滤功能，并且不便于拆装清洗。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种电动宠物喂水装置，该装置设计合理，方便拆装清洗，具有过滤功能，出水高度可调，具有流动瀑布出水和静态喝水区。

本实用新型是通过以下技术方案实现的：

一种宠物喂水装置，包括外壳、外筒、伸缩内筒、微型水泵、顶部盛水盒；

所述外壳顶部敞口、底部封闭，所述外筒竖直设置在外壳内，所述微型水泵嵌入安装在外筒底部，微型水泵的进水口与外壳内腔联通，微型水泵的出水口朝上设置，出水口位于外筒的内部，与外筒内腔联通；

所述伸缩内筒同轴设置在外筒内，并与外筒通过螺纹配合，通过旋转伸缩内筒能够调节伸缩内筒向上伸出的长度；在伸缩内筒的顶端设置有喇叭口，该喇叭口可拆卸的安装在伸缩内筒顶端；

所述顶部盛水盒放置在外壳的顶部敞口上，顶部盛水盒为圆盘状，其上端口具有翼缘，通过翼缘挂在外壳的顶部敞口上；顶部盛水盒的侧壁上设置有溢流口，该溢流口上可拆卸的安装有过滤网；顶部盛水盒的中心位置开设有用于外筒穿过的通孔，以使外筒能够穿过该通孔；并且在外筒的筒壁上设置有一圈凸台，在凸台的上表面粘结有一圈橡胶圈，所述顶部盛水盒的底面与该橡胶圈接触。

在上述技术方案中，外壳的四壁为向外突出圆弧状。

在上述技术方案中，伸缩内筒的外壁设置有外螺纹，外筒的内壁设置有内螺纹，外螺纹和内螺纹相配合。

在上述技术方案中，外筒的底部通过支架固定安装在外壳底部。

在上述技术方案中，外筒与外壳同轴布置。

在上述技术方案中，喇叭口通过螺纹安装在伸缩内筒顶端。

在上述技术方案中，所述溢流口的数量为多个，成圆周分布。

在上述技术方案中，外壳采用透明材质，在外壳上设置有刻度条，方便使用者观察外壳内的水量。

本实用新型的优点和有益效果为：

该装置设计合理，方便拆装清洗，具有过滤功能，出水高度可调，具有流动瀑布出水和静态喝水区。

使用时，向外壳内部注入足够的水，然后调节好伸缩内筒的高度，以适应不同体型的宠物，然后启动微型水泵，在微型水泵的作用下，水从伸缩内筒的顶部喇叭口流出，并下落到顶部盛水盒中，顶部盛水盒中多余的水通过溢流口流出并回流至外壳内，如此循环工作。宠物既可以舔食喇叭口流出的瀑布状水(流动的水对宠物更有吸引力)；也可以喝顶部盛水盒中的水。当需要清洁时，可以方便的卸下喇叭口和顶部盛水盒，对其进行清洗。

附图说明

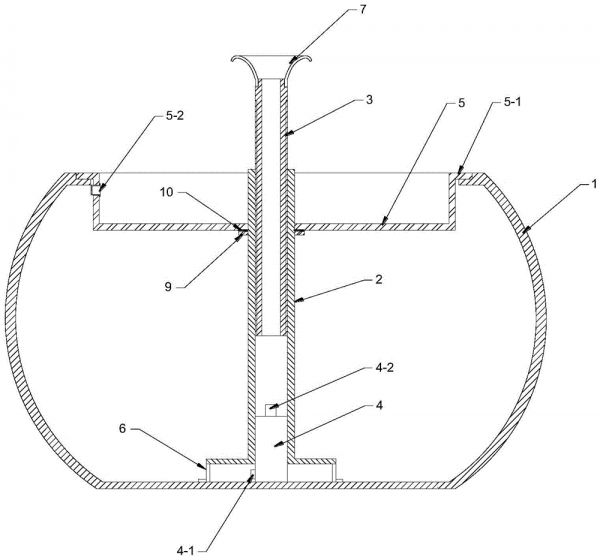

图1是本实用新型实施例的宠物喂水装置的结构示意图。

图2是图1的局部放大图。

其中：

1：外壳，2：外筒，3：伸缩内筒，4：微型水泵，5：顶部盛水盒，6：支架，7：喇叭口，8：过滤网，9：凸台，10：橡胶圈。

对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，可以根据以上附图获得其他的相关附图。

具体实施方式

为了使本技术领域的人员更好地理解本实用新型方案，下面结合具体实施例进一步说明本实用新型的技术方案。

实施例一

参见附图，一种电动宠物喂水装置，包括外壳1、外筒2、伸缩内筒3、微型水泵4、顶部盛水盒5。

所述外壳1顶部敞口、底部封闭，外壳的四壁为向外突出圆弧状(这样储水量更大)，所述外筒2竖直设置在外壳1内，且外筒2与外壳1同轴布置，外筒2的底部通过支架6固定安装在外壳底部，所述微型水泵4嵌入安装在外筒2底部，微型水泵的进水口4-1与外壳内腔联通，微型水泵的出水口4-2朝上设置，出水口4-2位于外筒的内部，与外筒内腔联通。微型水泵启动后，外壳内部的水进入微型水泵的进水口4-1，然后从微型水泵的出水口4-2排入外筒内，并沿外筒内腔竖直向上运动。

所述伸缩内筒3同轴设置在外筒2内，并与外筒2通过螺纹配合(即伸缩内筒3的外壁设置有外螺纹，外筒2的内壁设置有内螺纹，外螺纹和内螺纹相配合)，通过旋转伸缩内筒能够调节伸缩内筒向上伸出的长度，从而达到调节出水高度的目的；在伸缩内筒的顶端设置有喇叭口7，进一步的说，该喇叭口通过螺纹安装在伸缩内筒顶端，通过喇叭口对水进行导流，使水缓慢均匀的散落到顶部盛水盒中。

所述顶部盛水盒5放置在外壳的顶部敞口上，顶部盛水盒5为圆盘状，其上端口具有翼缘5-1，通过翼缘挂在外壳的顶部敞口上。顶部盛水盒的侧壁上设置有溢流口5-2，该溢流口上可拆卸的安装有过滤网8。顶部盛水盒的中心位置开设有用于外筒穿过的通孔，以使外筒能够穿过该通孔；并且在外筒的筒壁上设置有一圈凸台9，在凸台的上表面粘结有一圈橡胶圈10，所述顶部盛水盒的底面与该橡胶圈接触，从而形成一定密封；进一步的说，顶部盛水盒的底面与橡胶圈之间并不要求完全密封(顶部盛水盒是靠自身的重力与橡胶圈接触，接触力比较小，所以有可能会不完全密封)，即使有少量水透过此处的间隙，水也会下落到外壳内部，并且由于微型水泵将外壳内的水不断的打入到顶部盛水盒中，所以顶部盛水盒中一直是有水状态)。

使用时，向外壳内部注入足够的水，然后调节好伸缩内筒的高度，以适应不同体型的宠物，然后启动微型水泵，在微型水泵的作用下，水从伸缩内筒的顶部喇叭口流出，并下落到顶部盛水盒中，顶部盛水盒中多余的水通过溢流口流出并回流至外壳内，如此循环工作。宠物既可以舔食喇叭口流出的水(流动的水对宠物更有吸引力)，也可以喝顶部盛水盒中的水。当需要清洁时，可以方便的卸下喇叭口7和顶部盛水盒5，对其进行清洗。

实施例二

在实施例一的基础上，所述溢流口5-2的数量为多个，成圆周分布。

实施例三

在实施例一或者实施例二的基础上，外壳采用透明材质，在外壳上设置有刻度条，方便使用者观察外壳内的水量。

以上对本实用新型做了示例性的描述，应该说明的是，在不脱离本实用新型的核心的情况下，任何简单的变形、修改或者其他本领域技术人员能够不花费创造性劳动的等同替换均落入本实用新型的保护范围。
