一种宠物用简便喂药器装置的制作方法

萌宠菠菠乐园
2025-05-06 14:49

一种宠物用简便喂药器装置的制作方法

本实用新型涉及喂药器技术领域，具体为一种宠物用简便喂药器装置。

背景技术：

宠物作为我们人类的伴侣，是我们获得幸福和健康生活的一个来源。通过与宠物的相互沟通可以使老年人的生活更加充实，可以帮助年轻人减轻生活中产生的压力从而提高工作效率，也可以培养孩子的责任心和社会交往能力。综上可知，饲养宠物可以让我们生活的更加健康，更加充实。

宠物的身体健康是主人必须关照的，因此在宠物生病时我们往往需要对宠物进行喂药，目前，在喂宠物吃药时，一般将药物粉末或药剂掺杂在食物里，宠物将食物和药品一并吃下去，或者直接将汤药或药片、胶囊等压碎混合水后，强行用勺子进行喂药。但是，有些药物由于味道较苦，宠物往往会将掺有药物的食物吐出，此种情况下需要宠物医护人员将宠物的嘴强行张开，再将药品强行灌入宠物嘴中。此种喂药方式易使医护人员感染宠物口腔内所携带的病菌，且会使宠物误认为自身受到了威胁，很容易造成宠物的反抗，从而产生抗拒行为，甚至会进行攻击，抓伤或咬伤医护人员，不仅达不到对药物的吸收，造成药物的浪费，喂药的医护人员也会受伤。

例如中国专利申请号为cn201520551013.8公开的宠物用喂药器，该本实用新型公开了一种宠物用喂药器，包括：外药筒以及设于外药筒内部的内推杆，所述外药筒的一端设有夹持手柄，外药筒的另一端设有出药管，所述外药筒上还设有一搅拌棒，所述内推杆的中部为拉簧结构，所述内推杆通过拉簧结构沿着外药筒的内壁进行上下移动。通过上述方式，本实用新型宠物用喂药器能够保证胶囊、药剂、液体等各类药物都充分被宠物吸收，避免造成药物的浪费，且喂食过程安全健康，不会造成宠物的困扰，充分保障了宠物的身心健康。

但是这样的宠物用喂药器夹持手柄设置为方形，不便于手拿，且方形的角易伤害到手，其次裙装式挡板设在喂药器的前端不实用，既妨碍给宠物喂药，又没有起到真正的隔离作用，应该设置一种大型的隔离物件可以防止在喂药时不会被宠物误伤，除此之外，在给宠物喂药时，一般因药丸都是固状物，直接喂到宠物嘴里，不便于吞服，可能又会被吐了出来，需要重复喂药步骤，十分不方便。

基于此，本实用新型设计了一种宠物用简便喂药器装置，以解决上述问题。

技术实现要素：

本实用新型的目的在于提供医疗用宠物用简便喂药器装置，以解决上述背景技术中提出的喂药器夹持手柄设置为方形，不便于手拿，且方形的角易伤害到手，其次裙装式挡板设在喂药器的前端不实用，既妨碍给宠物喂药，又没有起到真正的隔离作用，应该设置一种大型的隔离物件可以防止在喂药时不会被宠物误伤，除此之外，在给宠物喂药时，一般因药丸都是固状物，直接喂到宠物嘴里，不便于吞服，可能又会被吐了出来，需要重复喂药步骤，十分不方便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种宠物用简便喂药器装置，包括筒体，所述筒体前端设置喂药锥头，所述喂药锥头一侧面设置卡药端，所述喂药锥头的端口为出药口，所述筒体内部设活塞和挡板，所述活塞一端固定安装有外部活塞杆，另一端固定安装有内部活塞杆，所述外部活塞杆的终端固定安装有手推平台，所述内部活塞杆的终端设有推药台，所述活塞、挡板和内部活塞杆组成的容积为储水腔，所述挡板上端面与内部活塞杆接触处安装有密封垫圈，所述储水腔底部设有流水口，所述流水口处设置硅胶封口，所述流水口外端插接有出水管，所述筒体外端面上侧固定设置有圆形把手，所述筒体外端面另设有安全套圈。

优选的，所述喂药锥头顶端设置成倾斜平面。

优选的，所述喂药锥头、卡药端与出水管均为软硅胶材质，有一定韧性，能实现随意弯曲。

优选的，所述挡板中间开设有圆形槽，所述内部活塞杆在圆形槽上可以实现上下运动。

优选的，所述推药台横截面宽度设置小于出药口的横截面宽度。

优选的，所述硅胶封口留有出水口，外力挤压时打开，外力消失自动合上。

优选的，所述安全套圈呈锥面状，锥顶固定安装在筒体外侧。

与现有技术相比，本实用新型的有益效果是：本实用新型可以实现在给宠物喂药时，先拉动手推平台，从而拉动外部活塞杆增大储水腔的空间，外部空气对储水腔内部产生挤压，使硅胶封口处的出水口打开，通过出水管吸入水，后掀起卡药端将药丸放置在出药口处，一手掰开宠物的嘴巴，另一手拇指和食指分别插于圆形把手的两端拿起喂药器，将喂药锥头至于宠物嘴中，手掌挤压手推平台，推动药丸掉落的同时，推动储水腔内的水一起流出，将药丸直接冲入宠物的胃里，防止因直接喂药丸导致宠物无法咽下而重复喂药，安全套圈的设置防止被一时恐惧的宠物误伤，保证宠物医护人员的安全，且圆形把手的设计更加便于手拿。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

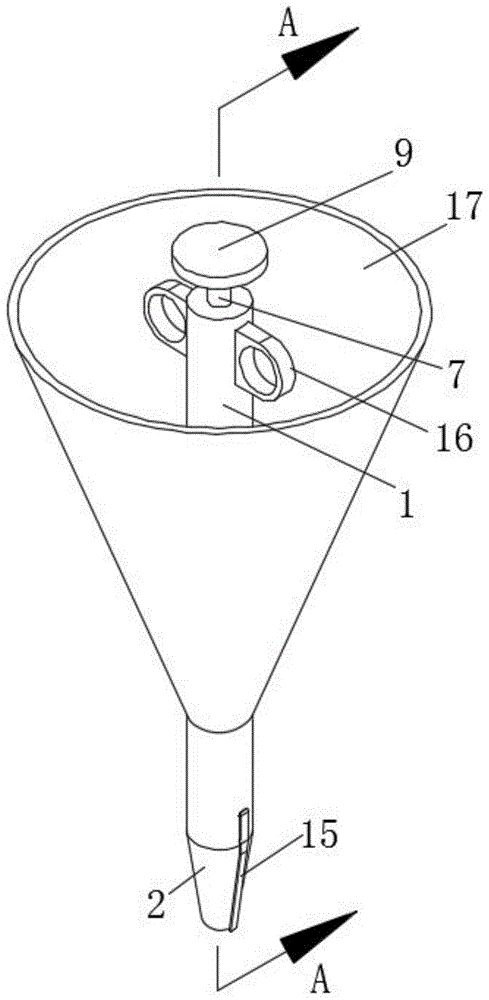

图1为本实用新型结构示意图；

图2为本实用新型结构a-a剖视图；

图3为本实用新型结构a-a剖视图中a的局部放大图；

图4为本实用新型结构喂药锥头的一侧局部放大图；

图5为本实用新型结构喂药锥头的另一侧局部放大图。

附图中，各标号所代表的部件列表如下：

1-筒体，2-喂药锥头，3-卡药端，4-出药口，5-活塞，6-挡板，7-外部活塞杆，8-内部活塞杆，9-手推平台，10-推药台，11-储水腔，12-密封垫圈，13-流水口，14-硅胶封口，15-出水管，16-圆形把手，17-安全套圈。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种宠物用简便喂药器装置，包括筒体1，筒体1前端设置喂药锥头2，喂药锥头2一侧面设置卡药端3，喂药锥头2的端口为出药口4，筒体1内部设活塞5和挡板6，活塞5一端固定安装有外部活塞杆7，另一端固定安装有内部活塞杆8，外部活塞杆7的终端固定安装有手推平台9，内部活塞杆8的终端设有推药台10，活塞5、挡板6和内部活塞杆8组成的容积为储水腔11，挡板6上端面与内部活塞杆8接触处安装有密封垫圈12，防止储水腔11内部水的泄漏，储水腔11底部设有流水口13，流水口13处设置硅胶封口14，只有当外力挤压时才会打开，外力消失会自动合上，流水口13外端插接有出水管15，筒体1外端面上侧固定设置有圆形把手16，筒体1外端面另设有安全套圈17。

其中，喂药锥头2顶端设置成倾斜平面，方便喂药；喂药锥头2、卡药端3与出水管15均为软硅胶材质，有一定韧性，能实现随意弯，当掰开卡药端3的一角即可将药或者药丸放入，再放开卡药端3即可卡住放入的药或者药丸，出水管15的顶端利用外力可以掰开，当外力消失时，水管15恢复原状；挡板6中间开设有圆形槽，内部活塞杆8在圆形槽上可以实现上下运动，密封垫圈12的设置可以防止储水腔11里的水的不必要渗漏；推药台10横截面宽度设置小于出药口4的横截面宽度，方便推药台10向下推药；硅胶封口14留有出水口，外力挤压时打开，外力消失自动合上；安全套圈17呈锥面状，锥顶固定安装在筒体1外侧，不会影响手持喂药器。

本实施例的一个具体应用为：给宠物喂药时，先将出水管15插于水杯中，拉动手推平台9，从而拉动外部活塞杆7以增大储水腔11的空间，使硅胶封口14处的出水口打开，通过出水管15吸入水，后掀起卡药端3将药丸放置在出药口4处，一手掰开宠物的嘴巴，另一手拇指和食指分别插于圆形把手16的两端拿起喂药器，将喂药锥头2至于宠物嘴中，手掌挤压手推平台9，推动外部活塞杆7移动，从而推动活动活塞5向下移动，继而推动内部活塞杆8以及推药台10，推动卡在出药口的药丸，药丸受力掉落的同时，活塞5的向下移动致使储水腔11容积变小，从而挤压流水口13处的硅胶封口14，使得硅胶封口14处的出水口打开，储水腔11内的水沿着出水管15流出，将药丸直接冲入宠物的胃里，安全套圈17的设置防止被一时恐惧的宠物误伤，保证宠物医护人员的安全。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
