一种宠物用梳毛器的制作方法

1.本实用新型涉及宠物用品技术领域，具体是一种宠物用梳毛器。

背景技术：

2.随着生活水平的提高，以及人们对陪伴的追求，越来越多的人正在通过养宠物来排解孤独，猫、狗则是宠物中的主流，宠物猫、狗的身体表面覆盖着柔软的皮毛，毛茸茸的手感给人们的养宠生活带去很多快乐，但与此同时，对猫、狗皮毛的打理，比如洗澡、吹烘干、梳理，都会耗费人们大量的时间、精力，人们为宠物梳毛时，需要用到梳毛器，将梳毛齿插入毛发并顺着毛发的长势推移，但现有梳毛器的梳毛齿往往只有一种形式，非粗即细，形式单一，过粗容易导致无法对毛进行细致梳理，过细则容易导致在一些情况下，比如毛打结时，无法将毛梳顺，因此，现有梳毛器的梳毛效果常常无法满足使用需求，基于这种情况，如何才能实现对宠物猫、狗毛发的细致梳理，越来越成为相关技术人员急需解决的问题。

技术实现要素：

3.为了解决上述技术问题，本实用新型提供一种宠物用梳毛器。
4.一种宠物用梳毛器，包括把手、底座，所述把手与所述底座固定连接，其特征在于：所述底座包括第一底座、第二底座、第三底座，所述把手包括把手底盘，所述把手底盘上部设置把手主体，所述把手主体一侧设置把手盖，所述第一底座包括第一连接部，所述第一连接部下方设置第一过渡部，所述第一过渡部下方设置第一梳毛部，所述第一连接部底部设置第一安装孔，所述第一过渡部上部设置第一安装杆，所述第一安装杆与所述第一安装孔插接，所述第一过渡部底部边缘位置设置第一插杆，所述第一过渡部底部设置第二插杆、第三插杆，所述第一梳毛部底部设置第一梳毛齿、第二梳毛齿、第三梳毛齿，所述第一插杆与所述第一梳毛齿插接，所述第二插杆与所述第二梳毛齿插接，所述第三插杆与所述第三梳毛齿插接。
5.进一步的，所述第二底座包括第二连接部，所述第二连接部下方设置第二过渡部，所述第二过渡部下方设置第二梳毛部，所述第二连接部底部设置第二安装孔，所述第二过渡部上部设置第二安装杆，所述第二安装杆与所述第二安装孔插接，所述第二过渡部底部贯穿设置第四安装孔，所述第二梳毛部包括安装块，所述安装块底部设置第四梳毛齿，所述第四梳毛齿贯穿所述第四安装孔，所述安装块与所述第二过渡部卡接，所述第四梳毛齿的横截面积小于所述第一梳毛齿、第二梳毛齿、第三梳毛齿的横截面积。
6.进一步的，所述第三底座包括第三连接部，所述第三连接部下方设置第四过渡部，所述第四过渡部下方设置第三过渡部，所述第三过渡部下方设置第三梳毛部，所述第三连接部底部设置第三安装孔，所述第四过渡部上部设置第三安装杆，所述第三安装杆与所述第三安装孔插接，所述第三过渡部与所述第四过渡部卡接，所述第四过渡部下部设置第三卡槽，所述第三梳毛部上部设置第三卡块，所述第三卡块与所述第三卡槽卡接。
7.进一步的，所述第四过渡部底部边缘位置贯穿设置第二卡槽，所述第四过渡部底
部设置限位孔，所述第三过渡部上部边缘位置设置第二卡块，所述第三过渡部上部设置限位杆，所述限位杆与所述限位孔插接，所述第二卡块与所述第二卡槽卡接。
8.进一步的，所述把手主体两侧对称设置按钮，所述第一底座、第二底座、第三底座上部两端均对称设置第一卡块，所述第一卡块与所述把手底盘卡接，所述第一卡块与所述按钮的位置相对应。
9.进一步的，所述把手底盘表面设置限位盘，所述第一底座、第二底座、第三底座上部均设置限位座，所述限位座与所述限位盘卡接。
10.进一步的，所述第一梳毛齿、第二梳毛齿、第三梳毛齿的横截面积依次增大。
11.本实用新型的一种宠物用梳毛器的有益效果为：
12.1、需要给宠物梳毛时，用户只需依次将第一底座、第二底座、第三底座与把手连接，并给宠物梳毛，即可通过第一底座底部的第一梳毛齿、第二梳毛齿、第三梳毛齿对宠物的毛进行初步梳理，且第一梳毛齿、第二梳毛齿、第三梳毛齿的横截面积依次增大，因此可最大程度地实现对宠物的毛的多层次梳理，即使打结的毛也能顺利梳顺，进而第二底座底部、横截面积最小的第四梳毛齿可以实现进一步的更细致的梳理，最后通过第三梳毛部的轻压，即可使梳顺的毛发变得平整贴身，相较于现有梳毛器，既避免了因梳毛齿过粗导致无法进行细致梳理，又避免了因梳毛齿过细导致无法将毛梳顺，梳毛效果显著提升；
13.2、限位座与限位盘的卡接，有效地保证了第一底座、第二底座、第三底座与把手连接的准确性，第一安装杆与第一安装孔的插接，第二安装杆与第二安装孔的插接，第三安装杆与第三安装孔的插接，有效地保证了第一连接部与第一过渡部、第二连接部与第二过渡部、第三连接部与第四过渡部连接的准确性，第一插杆与第一梳毛齿的插接、第二插杆与第二梳毛齿的插接、第三插杆与第三梳毛齿的插接有效地保证了第一过渡部与第一梳毛部连接的准确性，由此本梳毛器结构间连接的精度显著提升；
14.3、用户只需按下按钮，第一卡块即可解除与把手底盘的卡接，并选择需要的底座与把手连接，只需将所选底座的第一卡块推入把手底盘相应位置的卡槽内，第一卡块即可完成与把手底盘的卡接，从而为第一底座、第二底座、第三底座的灵活切换提供了很好的结构支持。
附图说明
15.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单的介绍，但并不是对本实用新型保护范围的限制。

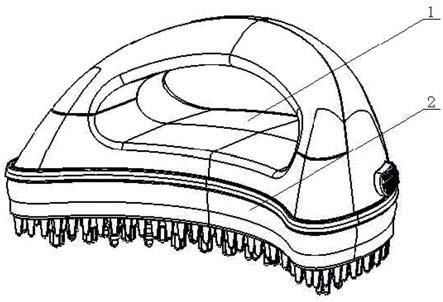

16.图1为本实用新型的一种宠物用梳毛器的结构示意图(一)；
17.图2为本实用新型的一种宠物用梳毛器的结构示意图(二)；
18.图3为本实用新型的一种宠物用梳毛器的结构示意图(三)；
19.图4为本实用新型的一种宠物用梳毛器的第一底座的爆炸结构示意图；
20.图5为本实用新型的一种宠物用梳毛器的第二底座的爆炸结构示意图；
21.图6为本实用新型的一种宠物用梳毛器的第三底座的爆炸结构示意图；
22.图7为本实用新型的一种宠物用梳毛器的把手的爆炸结构示意图；
23.图8为本实用新型的一种宠物用梳毛器的第一底座梳毛部分的结构示意图；
24.图9为本实用新型的一种宠物用梳毛器的第二底座梳毛部分的结构示意图；
25.其中，1
‑
把手，2
‑
第一底座，3
‑
第二底座，4
‑
第三底座，5
‑
第二插杆，6
‑
第一插杆，7
‑
第三插杆，8
‑
第一梳毛齿，9
‑
第二梳毛齿，10
‑ꢀ
第三梳毛齿，11
‑
第一梳毛部，12
‑
第一过渡部，13
‑
第一连接部，14
‑ꢀ
第一安装孔，15
‑
第四安装孔，16
‑
安装块，17
‑
第四梳毛齿，18
‑
第二梳毛部，19
‑
第二过渡部，20
‑
第二连接部，21
‑
第一卡块，22
‑
限位座， 23
‑
第三安装杆，24
‑
第二卡槽，25
‑
限位孔，26
‑
第二卡块，27
‑
限位杆，28
‑
第三梳毛部，29
‑
第三卡块，30
‑
第三过渡部，31
‑
第四过渡部， 32
‑
第三卡槽，33
‑
第三连接部，34
‑
把手主体，35
‑
按钮，36
‑
限位盘， 37
‑
把手底盘，38
‑
把手盖，39
‑
第二安装孔，40
‑
第三安装孔。
具体实施方式
26.为使说明更加清楚，结合说明书附图图1至图9，对本实用新型的一种宠物用梳毛器作进一步描述。
27.一种宠物用梳毛器，包括把手1、底座，所述把手1与所述底座固定连接，其特征在于：所述底座包括第一底座2、第二底座3、第三底座4，所述把手1包括把手底盘37，所述把手底盘37上部设置把手主体34，所述把手主体34一侧设置把手盖38，所述第一底座2 包括第一连接部13，所述第一连接部13下方设置第一过渡部12，所述第一过渡部12下方设置第一梳毛部11，所述第一连接部13底部设置第一安装孔14，所述第一过渡部12上部设置第一安装杆，所述第一安装杆与所述第一安装孔14插接，所述第一过渡部12底部边缘位置设置第一插杆6，所述第一过渡部12底部设置第二插杆5、第三插杆7，所述第一梳毛部11底部设置第一梳毛齿8、第二梳毛齿9、第三梳毛齿10，所述第一插杆6与所述第一梳毛齿8插接，所述第二插杆5与所述第二梳毛齿9插接，所述第三插杆7与所述第三梳毛齿10插接。
28.进一步的，所述第二底座3包括第二连接部20，所述第二连接部20下方设置第二过渡部19，所述第二过渡部19下方设置第二梳毛部18，所述第二连接部20底部设置第二安装孔39，所述第二过渡部19上部设置第二安装杆，所述第二安装杆与所述第二安装孔39插接，所述第二过渡部19底部贯穿设置第四安装孔15，所述第二梳毛部18包括安装块16，所述安装块16底部设置第四梳毛齿17，所述第四梳毛齿17贯穿所述第四安装孔15，所述安装块16与所述第二过渡部19卡接，所述第四梳毛齿17的横截面积小于所述第一梳毛齿 8、第二梳毛齿9、第三梳毛齿10的横截面积。
29.进一步的，所述第三底座4包括第三连接部33，所述第三连接部33下方设置第四过渡部31，所述第四过渡部31下方设置第三过渡部30，所述第三过渡部30下方设置第三梳毛部28，所述第三连接部33底部设置第三安装孔40，所述第四过渡部31上部设置第三安装杆23，所述第三安装杆23与所述第三安装孔40插接，所述第三过渡部30与所述第四过渡部31卡接，所述第四过渡部31下部设置第三卡槽32，所述第三梳毛部28上部设置第三卡块29，所述第三卡块29与所述第三卡槽32卡接。
30.进一步的，所述第四过渡部31底部边缘位置贯穿设置第二卡槽 24，所述第四过渡部31底部设置限位孔25，所述第三过渡部30上部边缘位置设置第二卡块26，所述第三过渡部30上部设置限位杆27，所述限位杆27与所述限位孔25插接，所述第二卡块26与所述第二卡槽24卡接。
31.进一步的，所述把手主体34两侧对称设置按钮35，所述第一底座2、第二底座3、第
三底座4上部两端均对称设置第一卡块21，所述第一卡块21与所述把手底盘37卡接，所述第一卡块21与所述按钮35的位置相对应。
32.进一步的，所述把手底盘37表面设置限位盘36，所述第一底座 2、第二底座3、第三底座4上部均设置限位座22，所述限位座22与所述限位盘36卡接。
33.进一步的，所述第一梳毛齿8、第二梳毛齿9、第三梳毛齿10的横截面积依次增大。
34.本实用新型的一种宠物用梳毛器的工作原理为：将第一底座2上部的第一卡块21推入把手底盘37底部相应位置的卡槽，直至限位座22完全嵌入限位盘36内部，此时第一卡块21顶部位于按钮35内侧，手握把手1，将第一梳毛部11底部的第一梳毛齿8、第二梳毛齿9、第三梳毛齿10插入宠物猫、狗体表的毛，顺着毛的长势移动，借助不同横截面积的第一梳毛齿8、第二梳毛齿9、第三梳毛齿10，即可实现对毛的不同程度的梳理，按下按钮35，第一卡块21即可解除与把手底盘37的卡接，从而即可拆下第一底座2，按照安装第一底座2 的方式，将第二底座3与把手1连接，进而即可通过横截面积最小且为曲线形的第四梳毛齿17对毛进行更细致的梳理，本阶段梳理完成后，拆下第二底座3，将第三底座4与把手1连接，手持把手1，通过第三梳毛部28对宠物猫、狗体表的毛进行轻轻按压，即可将因梳理过度蓬松的毛压至平整、柔顺，至此即可完成全部的梳理过程。
35.以上，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
