一种宠物营养补充剂的调配装置的制作方法

萌宠菠菠乐园
2025-05-15 00:27

一种宠物营养补充剂的调配装置的制作方法

本技术涉及宠物营养剂生产设备，具体的，涉及一种宠物营养补充剂的调配装置。

背景技术：

1、谈到宠物，人们通常会将其与猫、鱼、鸟等许多小动物联系起来，但现如今，宠物市场上例如水晶虾、蜥蜴等非传统宠物也开始受到宠物爱好者的欢迎，随着这些非传统宠物的出现，为了满足不同宠物的不同营养需要，厂商也开始在市场上推出各种不同种类的宠物营养品，现如今宠物营养品已经成为了大部分宠物市场的必备商品。

2、操作人员在进行宠物营养补充剂的生产时，经常会用到调配装置，以便将具有粘性的营养液和营养物质充分混合，从而生产出营养均衡的宠物营养补充剂，而现有的调配装置在实际使用的过程中，尽管具有基本的调配功能，但是在现有调配装置内部一般安装有一个搅拌器，并通过搅拌器来加速营养物质的混合过程，但这种混合方式单一，需要花费较长的时间才能混合均匀，因此需要对其进行改进。

技术实现思路

1、本实用新型提出一种宠物营养补充剂的调配装置，解决了相关技术中的混合耗时长问题。

2、本实用新型的技术方案如下：一种宠物营养补充剂的调配装置，包括有：

3、底板，所述底板上表面的左右两侧均固定连接有固定架，所述固定架的数量为两个，两个所述固定架的位置关于底板左右对称；

4、振动机构，所述振动机构设置在固定架的上方；

5、其中，所述振动机构包括有一号电机，所述一号电机固定安装在固定架上表面的右侧，所述一号电机输出轴的另一端固定套接有一号圆轴，所述一号圆轴的外表面固定套接有位于固定架上方的一号连杆，所述一号连杆的另一端铰接有二号连杆，所述二号连杆的另一端铰接有调配筒，一号连杆旋转使二号连杆带动调配筒整体左右振动。

6、作为本实用新型的一种优选技术方案，所述调配筒外表面的前后两侧均固定连接有滑动块，所述滑动块的内表面活动套接有一号限位杆，所述一号限位杆的左右两端均贯穿滑动块并分别和两个固定架固定连接。

7、作为本实用新型的一种优选技术方案，所述调配筒上表面的左侧固定连接有入料口，所述调配筒底端的外表面固定连接有出料阀，所述出料阀的顶端贯穿调配筒并延伸至调配筒的内部。

8、作为本实用新型的一种优选技术方案，所述调配筒上表面的中部固定安装有二号电机，所述二号电机输出轴的另一端固定套接有搅动杆，所述搅动杆的底端贯穿调配筒并延伸至调配筒的内部，所述搅动杆的外表面固定连接有位于调配筒内部的搅动叶。

9、作为本实用新型的一种优选技术方案，所述调配筒外表面左侧的前后两端均固定连接有安装板，所述安装板外表面左侧的顶部固定连接有限位轴，所述限位轴的后端贯穿安装板并延伸至安装板的后侧，所述限位轴外表面的左右两侧均活动套接有移动块，所述移动块的数量为两个。

10、作为本实用新型的一种优选技术方案，所述安装板外表面左侧的底端固定安装有三号电机，所述三号电机输出轴的另一端固定套接有双纹丝杠，所述双纹丝杠的后端依次贯穿安装板和移动块并延伸至安装板的后侧，所述双纹丝杠的外表面和移动块的内表面螺纹套接。

11、作为本实用新型的一种优选技术方案，两个所述移动块右表面的顶端均铰接有三号连杆，所述三号连杆的另一端铰接有四号连杆，所述四号连杆的另一端铰接有连接板，所述连接板下表面的右侧固定连接有位于入料口上方的连接块，所述连接块的底端固定连接有推料板。

12、作为本实用新型的一种优选技术方案，所述调配筒上表面左侧的前后两端均固定连接有二号限位杆，所述二号限位杆的顶端贯穿连接板并延伸至连接板的上方。

13、本实用新型的有益效果为：

14、1、本实用新型通过设置一号电机、一号连杆、二号连杆、调配筒和一号限位杆，当一号电机运行时，一号圆轴会带动一号连杆开始旋转，而一号连杆的旋转会带动二号连杆，使得二号连杆开始以一号连杆的另一端为轴心转动，此时二号连杆的另一端会带动调配筒整体开始在一号限位杆的限位下进行左右振动，而调配筒整体的左右振动会提高调配筒内部营养液和营养物质的混合速度，提高了调配筒整体的调配效率，降低了混合所需的时间。

15、2、本实用新型通过设置入料口、移动块、三号连杆、四号连杆和推料板，当三号电机运行时，双纹丝杠会开始转动并带动两个移动块进行相背运动，此时两个移动块的移动会使得两个三号连杆开始旋转，而两个三号连杆的转动又会带动两个四号连杆使得两个四号连杆开始旋转，此时两个四号连杆的另一端会带动连接板整体开始在二号限位杆的限位下向下移动，在此过程中，推料板会将粘附在入料口内表面上的营养液推入调配筒整体的内部，提高了对营养液的利用率。

技术特征：

1.一种宠物营养补充剂的调配装置，其特征在于，包括有：

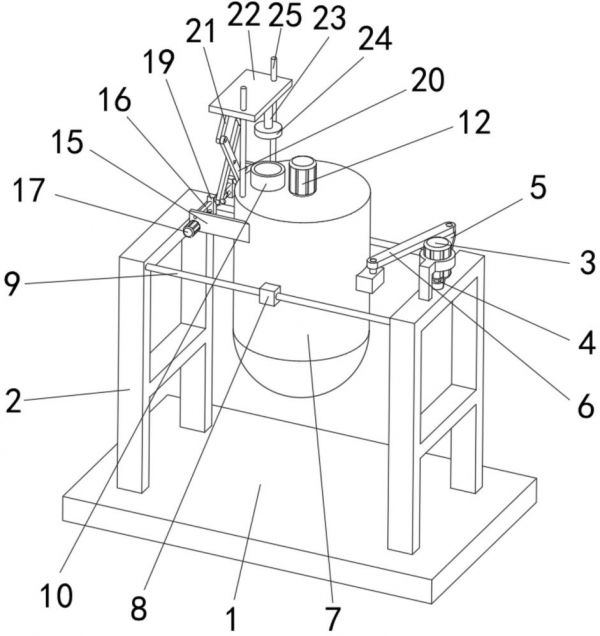

2.根据权利要求1所述的一种宠物营养补充剂的调配装置，其特征在于：所述调配筒（7）外表面的前后两侧均固定连接有滑动块（8），所述滑动块（8）的内表面活动套接有一号限位杆（9），所述一号限位杆（9）的左右两端均贯穿滑动块（8）并分别和两个固定架（2）固定连接。

3.根据权利要求1所述的一种宠物营养补充剂的调配装置，其特征在于：所述调配筒（7）上表面的左侧固定连接有入料口（10），所述调配筒（7）底端的外表面固定连接有出料阀（11），所述出料阀（11）的顶端贯穿调配筒（7）并延伸至调配筒（7）的内部。

4.根据权利要求1所述的一种宠物营养补充剂的调配装置，其特征在于：所述调配筒（7）上表面的中部固定安装有二号电机（12），所述二号电机（12）输出轴的另一端固定套接有搅动杆（13），所述搅动杆（13）的底端贯穿调配筒（7）并延伸至调配筒（7）的内部，所述搅动杆（13）的外表面固定连接有位于调配筒（7）内部的搅动叶（14）。

5.根据权利要求1所述的一种宠物营养补充剂的调配装置，其特征在于：所述调配筒（7）外表面左侧的前后两端均固定连接有安装板（15），所述安装板（15）外表面左侧的顶部固定连接有限位轴（16），所述限位轴（16）的后端贯穿安装板（15）并延伸至安装板（15）的后侧，所述限位轴（16）外表面的左右两侧均活动套接有移动块（19），所述移动块（19）的数量为两个。

6.根据权利要求5所述的一种宠物营养补充剂的调配装置，其特征在于：所述安装板（15）外表面左侧的底端固定安装有三号电机（17），所述三号电机（17）输出轴的另一端固定套接有双纹丝杠（18），所述双纹丝杠（18）的后端依次贯穿安装板（15）和移动块（19）并延伸至安装板（15）的后侧，所述双纹丝杠（18）的外表面和移动块（19）的内表面螺纹套接。

7.根据权利要求5所述的一种宠物营养补充剂的调配装置，其特征在于：两个所述移动块（19）右表面的顶端均铰接有三号连杆（20），所述三号连杆（20）的另一端铰接有四号连杆（21），所述四号连杆（21）的另一端铰接有连接板（22），所述连接板（22）下表面的右侧固定连接有位于入料口（10）上方的连接块（23），所述连接块（23）的底端固定连接有推料板（24）。

8.根据权利要求1所述的一种宠物营养补充剂的调配装置，其特征在于：所述调配筒（7）上表面左侧的前后两端均固定连接有二号限位杆（25），所述二号限位杆（25）的顶端贯穿连接板（22）并延伸至连接板（22）的上方。

技术总结
本技术涉及宠物营养剂生产设备技术领域，提出了一种宠物营养补充剂的调配装置，包括有：底板，所述底板上表面的左右两侧均固定连接有固定架，所述固定架的数量为两个，两个所述固定架的位置关于底板左右对称；振动机构，所述振动机构设置在固定架的上方；其中，所述振动机构包括有一号电机，所述一号电机固定安装在固定架上表面的右侧，所述一号电机输出轴的另一端固定套接有一号圆轴，所述一号圆轴的外表面固定套接有位于固定架上方的一号连杆，所述一号连杆的另一端铰接有二号连杆，所述二号连杆的另一端铰接有调配筒。通过上述技术方案，解决了现有技术中的混合耗时长问题。

技术研发人员：李军,周湖平,梁耀团
受保护的技术使用者：辛集市德湖科技有限公司
技术研发日：20240307
技术公布日：2025/2/17
