一种用于宠物的滚轮舔食装置的制作方法
本实用新型涉及宠物喂养辅助装置领域，尤其涉及的是一种用于宠物的滚轮舔食装置。
背景技术：
现代社会，宠物的饲养变得越来越普及。在家居情况下，宠物身体有的一些技能以及生理条件，如有时为了给宠物如狗增加一些营养，主人会拿一些宠物补钙糖给宠物舔舐以补充营养。
宠物营养膏的供给是要控制量的，现有技术中的宠物营养膏都是直接倒出给宠物，宠物容易很快就吃完然后又跟着主人要，没完没了，给主人喂养宠物营养膏造成不方便。
因此，现有技术还有待于改进和发展。
技术实现要素：
鉴于上述现有技术的不足，本实用新型的目的在于提供一种用于宠物的滚轮舔食装置，将宠物营养膏倒在本实用新型的滚轮舔食装置，供宠物滚动滚轮慢慢舔舐营养膏，即可达到定量控制宠物营养膏的供给，还可以达到宠物边舔舐营养膏边玩爽滚轮的目的，为宠物主人喂养宠物大大提供了方便。
本实用新型的技术方案如下：
一种用于宠物的滚轮舔食装置，其中，包括底座，设置在所述底座上的并可装配营养膏的营养膏仓，扣合安装在所述营养膏仓上并可转动带出营养膏的滚轮球。
所述的用于宠物的滚轮舔食装置，其中，所述营养膏仓为一独立件，所述营养膏仓可拆卸安装在所述底座上。
所述的用于宠物的滚轮舔食装置，其中，所述底座包括：设置在底座下端的可与支撑体固定连接或粘贴连接的下支撑部，以及设置在底座上端的用于容纳安装营养膏仓的容纳腔。
所述的用于宠物的滚轮舔食装置，其中，所述底座中部外侧四周凸出设置有一凸圈。
所述的用于宠物的滚轮舔食装置，其中，所述营养膏仓外侧壁与所述容纳腔内侧壁适配，所述营养膏仓带压力紧扣安装在所述容纳腔；
或，所述容纳腔内侧壁设置有用于锁合安装营养膏仓的l形卡槽，所述营养膏仓外侧壁设置有与所述l形卡槽适配锁合的卡凸，所述营养膏仓通过所述l形卡槽可拆卸安装在所述底座的容纳腔上。
所述的用于宠物的滚轮舔食装置，其中，所述营养膏仓内设置有用于扣合安装滚轮球的球形凹腔，营养膏仓上端设置有方便滚轮球装配卡入开口，开口四周侧边设置为弧形包边；滚轮球扣合安装在营养膏仓的球形凹腔时，滚轮球的一部分表面裸露在营养膏仓上端。
所述的用于宠物的滚轮舔食装置，其中，所述营养膏仓内设置有可装配膏体的凹形腔，滚轮球扣合安装在营养膏仓时，滚轮球的一部分圆形表面探入所述凹形腔。
所述的用于宠物的滚轮舔食装置，其中，所述弧形包边为弹性弧形包边，所述底座为圆形底座，所述营养膏仓外侧壁为圆形外侧壁。
所述的用于宠物的滚轮舔食装置，其中，所述营养膏仓一体设置在所述底座上。
任一项所述的用于宠物的滚轮舔食装置，其中，其还包括一扣合安装在底座上用于遮盖滚轮球和营养膏仓的球形面盖。
所述营养膏仓内设置有用于扣合安装滚轮球的球形凹腔，所述营养膏仓内对应所述球形凹腔下端设置有可装配膏体的凹形腔，滚轮球扣合安装在营养膏仓的球形凹腔时，滚轮球的一部分圆形表面裸露在营养膏仓上端，滚轮球的一部分圆形表面探入所述凹形腔。
本实用新型所提供的用于宠物的滚轮舔食装置，由于采用了包括底座，设置在所述底座上的并可装配营养膏的营养膏仓，扣合安装在所述营养膏仓上并可转动带出营养膏的滚轮球，将宠物营养膏倒在本实用新型的滚轮舔食装置，供宠物滚动滚轮慢慢舔舐营养膏，即可达到定量控制宠物营养膏的供给，还可以达到宠物边舔舐营养膏边玩爽滚轮的目的，为宠物主人喂养宠物大大提供了方便。
附图说明

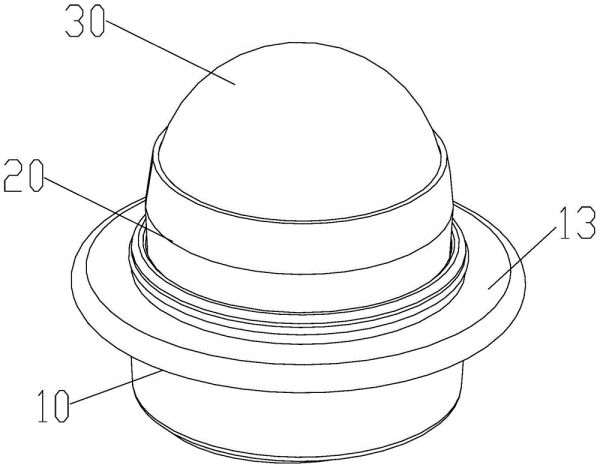

图1是本实用新型实施例提供的一种用于宠物的滚轮舔食装置的立体结构示意图。
图2是本实用新型实施例提供的一种用于宠物的滚轮舔食装置的剖面结构示意图。
图3是本实用新型实施例提供的一种用于宠物的滚轮舔食装置的爆炸图。
具体实施方式
本实用新型提供一种用于宠物的滚轮舔食装置，为使本实用新型的目的、技术方案及效果更加清楚、明确，以下参照附图并举实例对本实用新型进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
本实用新型实施例提供的一种用于宠物的滚轮舔食装置,如图1、图2和图3所示，本实用新型实施例的用于宠物的滚轮舔食装置包括底座10，设置在所述底座10上的并可装配营养膏的营养膏仓20，扣合安装在所述营养膏仓20上并可转动带出营养膏的滚轮球30。本实用新型实施例中，营养膏仓20可以安装营养膏并可扣合安装滚轮球30；在使用时，可以将指定量的宠物营养膏倒入营养膏仓20，再将滚轮球30卡入所述营养膏仓20，再将装配有营养膏的营养膏仓20卡入安装在所述底座10，这样本实施例的滚轮舔食装置可以通过所述底座10可以粘贴或固定在墙上或地上，供宠物例如狗来舔舐。舔舐时露出上面滚轮球30，而滚轮球30底部会接触到营养膏，通过宠物玩耍舔食的时候滚轮球30会旋转，旋转的滚轮球30将营养膏仓20底部的营养膏带出表面，供货宠物舔食，即可达到定量控制宠物营养膏的供给，还可以达到宠物边舔舐营养膏边玩爽滚轮的目的，为宠物主人喂养宠物大大提供了方便。
本实用新型实施例所述的用于宠物的滚轮舔食装置，如图2所示，所述营养膏仓20为一独立件，所述营养膏仓20可拆卸安装在所述底座10上。这样，当营养膏仓20内的营养膏用完后，可以取出清洗并更换新的营养膏，即保证了清洁，又方便了更换营养膏。
本实施例所述的用于宠物的滚轮舔食装置，较佳地，如图3所示，所述底座10包括：设置在底座10下端的可与支撑体固定连接或粘贴连接的下支撑部11，以及设置在底座10上端的用于容纳安装营养膏仓20的容纳腔12。其中，所述底座10中部外侧四周凸出设置有一凸圈13，所述营养膏仓20外侧壁与所述容纳腔12内侧壁适配，所述营养膏仓20带压力紧扣安装在所述容纳腔12。本实施例中，通过所述底座的下支撑部11可以将滚轮舔食装置可以粘贴或固定在墙上或地上，供宠物例如狗来舔舐，所述底座10上设置的容纳腔12方便嵌入安装营养膏仓20。而采用所述底座10中部外侧四周凸出设置有一凸圈13，一方面方便宠物舔舐的时候，防止弄脏墙面或地面，另一方便在装配有滚轮球的营养膏仓20卡入安装在底座10时，给底座10侧壁起到加强作用，防止底座挤坏，延长了底座的使用寿命。
当然，在另外的实施例，可以采用或所述容纳腔12内侧壁设置有用于锁合安装营养膏仓20的l形卡槽，所述营养膏仓20外侧壁设置有与所述l形卡槽适配锁合的卡凸，所述营养膏仓20通过所述l形卡槽可拆卸安装在所述底座10的容纳腔12上。这样，所述营养膏仓20在安装时，可以通过其外侧壁设置有卡凸对准所述容纳腔12内侧壁设置的l形卡槽，慢慢向所述容纳腔12内部装入，当营养膏仓20安装到所述容纳腔12底部时，旋转一下所述营养膏仓20，这样营养膏仓20卡凸对准所述容纳腔12内侧壁设置的l形卡槽，达到将营养膏仓20锁紧在所述底座10的容纳腔12内。当需对所述营养膏仓20新补充营养膏时，可以再反向旋转营养膏仓然后就可以慢慢取出，拆卸更换所述营养膏仓20非常方便。
进一步地，如图2和图3所示，本实施例所述的用于宠物的滚轮舔食装置，所述营养膏仓20内设置有用于扣合安装滚轮球30的球形凹腔21，营养膏仓20上端设置有方便滚轮球30装配卡入开口22，开口22四周侧边设置为弧形包边23。
即本实施例中，所述营养膏仓20内设置有用于扣合安装滚轮球30的球形凹腔21，所述营养膏仓20内对应所述球形凹腔21下端设置有可装配膏体的凹形腔24，滚轮球30扣合安装在营养膏仓20的球形凹腔21时，滚轮球30的一部分圆形表面裸露在营养膏仓20上端，滚轮球30的一部分圆形表面探入所述凹形腔24。滚轮球30扣合安装在营养膏仓20的球形凹腔21时，所述弧形包边23包覆所述滚轮球30，球形凹腔21和弧形包边23的设置即方便滚轮球30安装在营养膏仓20内不乱掉又可在营养膏仓20内滚动，而滚轮球30的一部分表面裸露在营养膏仓20上端，方便带出营养膏供宠物舔舐。其中，开口22设置的大小以方便将滚轮球30一半以上的部分卡入营养膏仓20。
进一步地，如图2所示，所述营养膏仓20内设置有可装配膏体的凹形腔24。本实施例的滚轮舔食装置在使用时，将指定量的宠物营养膏装入所述凹形腔24，滚轮球30扣合安装在营养膏仓20时，滚轮球30的一部分圆形表面探入所述凹形腔24，当滚轮球30被宠物例如狗狗舔舐时，滚轮球30会慢慢转动，从而通过滚轮球30将凹形腔24营养膏带出，宠物会越舔越喜欢，即可以达到喂养宠物营养膏的目的又可达到宠物玩乐的目的。
在较佳地实施例中，本实施例所述弧形包边23可以为弹性弧形包边，设置为弹性弧形包边在补充营养膏时方便所述滚轮球的拆装。
本实施例中，较佳地，如图1、图2和图3所示，采用所述底座10为圆形底座10，所述营养膏仓20外侧壁为圆形外侧壁。
在进一步地实施例中，如图3所示，所述的用于宠物的滚轮舔食装置，还包括一扣合安装在底座上用于遮盖滚轮球30和营养膏仓20的球形面盖40。本实施例中，通过设置球形面盖40，出厂时包装方便，使用给宠物舔舐后如果要收起来，可以通过所述球形面盖40扣合在所述底座10上，遮盖滚轮球30和营养膏仓20，以防止所述遮盖滚轮球30和营养膏仓20被弄脏，防止被污染。
如图1、图2和图3实施例所述的用于宠物的滚轮舔食装置，所述营养膏仓20为一独立件，所述营养膏仓20可拆卸安装在所述底座10上。而在另外的实施例中，所述营养膏仓20也可以一体设置在所述底座10上，即所述营养膏仓20可以与所述底座10一体成型设置，这样工艺简单，实现容易。
综上所述，本实用新型所提供的用于宠物的滚轮舔食装置，由于采用了包括底座10，设置在所述底座10上的并可装配营养膏的营养膏仓20，扣合安装在所述营养膏仓20上并可转动带出营养膏的滚轮球30，将宠物营养膏倒在本实用新型的滚轮舔食装置，供宠物滚动滚轮慢慢舔舐营养膏，即可达到定量控制宠物营养膏的供给，还可以达到宠物边舔舐营养膏边玩爽滚轮的目的，为宠物主人喂养宠物大大提供了方便。
应当理解的是，本实用新型的应用不限于上述的举例，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
技术特征：
1.一种用于宠物的滚轮舔食装置，其特征在于，包括底座，设置在所述底座上的并可装配营养膏的营养膏仓，扣合安装在所述营养膏仓上并可转动带出营养膏的滚轮球；
所述营养膏仓内设置有用于扣合安装滚轮球的球形凹腔，营养膏仓上端设置有方便滚轮球装配卡入开口，开口四周侧边设置为弧形包边；滚轮球扣合安装在营养膏仓的球形凹腔时，滚轮球的一部分表面裸露在营养膏仓上端。
2.根据权利要求1所述的用于宠物的滚轮舔食装置，其特征在于，所述营养膏仓为一独立件，所述营养膏仓可拆卸安装在所述底座上。
3.根据权利要求1所述的用于宠物的滚轮舔食装置，其特征在于，所述底座包括：设置在底座下端的可与支撑体固定连接或粘贴连接的下支撑部，以及设置在底座上端的用于容纳安装营养膏仓的容纳腔。
4.根据权利要求1所述的用于宠物的滚轮舔食装置，其特征在于，所述底座中部外侧四周凸出设置有一凸圈。
5.根据权利要求3所述的用于宠物的滚轮舔食装置，其特征在于，所述营养膏仓外侧壁与所述容纳腔内侧壁适配，所述营养膏仓带压力紧扣安装在所述容纳腔；
或，所述容纳腔内侧壁设置有用于锁合安装营养膏仓的l形卡槽，所述营养膏仓外侧壁设置有与所述l形卡槽适配锁合的卡凸，所述营养膏仓通过所述l形卡槽可拆卸安装在所述底座的容纳腔上。
6.根据权利要求1所述的用于宠物的滚轮舔食装置，其特征在于，所述营养膏仓内设置有可装配膏体的凹形腔，滚轮球扣合安装在营养膏仓时，滚轮球的一部分圆形表面探入所述凹形腔。
7.根据权利要求1所述的用于宠物的滚轮舔食装置，其特征在于，所述弧形包边为弹性弧形包边，所述底座为圆形底座，所述营养膏仓外侧壁为圆形外侧壁。
8.根据权利要求1所述的用于宠物的滚轮舔食装置，其特征在于，所述营养膏仓一体设置在所述底座上。
9.根据权利要求1-8任一项所述的用于宠物的滚轮舔食装置，其特征在于，其还包括一扣合安装在底座上用于遮盖滚轮球和营养膏仓的球形面盖。
技术总结
本实用新型公开了一种用于宠物的滚轮舔食装置，由于采用了包括底座，设置在所述底座上的并可装配营养膏的营养膏仓，扣合安装在所述营养膏仓上并可转动带出营养膏的滚轮球，将宠物营养膏倒在本实用新型的滚轮舔食装置，供宠物滚动滚轮慢慢舔舐营养膏，即可达到定量控制宠物营养膏的供给，还可以达到宠物边舔舐营养膏边玩爽滚轮的目的，为宠物主人喂养宠物大大提供了方便。
技术研发人员：张锟
受保护的技术使用者：张锟
技术研发日：2019.09.19
技术公布日：2020.08.04
