一种家养宠物刺猬用驱虫清理装置的制作方法

萌宠菠菠乐园
2025-05-16 01:32

本发明涉及一种驱虫清理装置，涉及宠物驱虫技术领域，具体涉及一种家养宠物刺猬用驱虫清理装置。

背景技术：

家养宠物刺猬也会受到蜱虫的侵害，对于宠物刺猬的日常清理、驱虫工作又与其他宠物大不相同。针对现有技术存在以下问题：

1、现有技术中，因宠物刺猬身体外表包裹硬刺，进行对刺猬体外驱虫时，存在驱虫液不易滴落在硬刺之下的皮肤上，大大影响驱虫效果的问题；

2、现有技术中，对一些驱虫技术来说会将驱虫液喷洒在宠物毛发内进行驱虫，但刺猬表面为硬刺，无法沾染住驱虫液，进而达不到体外驱虫的使用初衷，该驱虫技术的适用性变差，因此需要进行结构创新来解决具体问题。

3、现有技术中，在对刺猬进行驱虫时，由于刺猬天生胆小，当受到外部刺激后会紧缩成球，将毛刺竖起导致更加难以使用传统的驱虫装置进行清理。

技术实现要素：

本发明需要解决的技术问题是提供一种家养宠物刺猬用驱虫清理装置，其中一种目的是为了具备将硬质毛刺拨开的功能，解决因宠物刺猬身体外表包裹硬刺，进行对刺猬体外驱虫时，存在驱虫液不易滴落在硬刺之下的皮肤上，大大影响驱虫效果的问题；其中另一种目的是为了解决刺猬表面为硬刺，无法沾染住驱虫液，进而达不到体外驱虫的问题，以达到将驱虫液直接作用于刺猬皮肤上，增强驱虫效果，其中再一种目的是为了具备在刺猬紧缩后，仍可方便进行刺猬体外清理、驱虫的功能，防止因刺猬炸毛刺伤驱虫工作者的情况发生。

为解决上述技术问题，本发明所采用的技术方案是：

一种家养宠物刺猬用驱虫清理装置，包括挤压件、套筒、连接筒、清洁轮和套轴，所述挤压件的顶部插接有顶盖，所述挤压件的底部与套筒的顶部插接，所述套筒的底部与连接筒的顶部固定连接，所述连接筒的轴心处固定连接有套轴的外壁，所述套轴的两端均对称插接有清洁轮，且清洁轮的前端均向套轴的中心线处内侧翻转三十度。

本发明技术方案的进一步改进在于：所述挤压件包括橡胶外层和聚乙烯内层，所述橡胶外层的内壁与聚乙烯内层的外壁之间设置有第一空腔，所述聚乙烯内层的内壁一侧设置有第二空腔，所述橡胶外层的底部开设有插孔，所述橡胶外层的底部外壁与套筒的内壁固定连接，所述聚乙烯内层的底部固定连接有渗药机构。

本发明技术方案的进一步改进在于：所述清洁轮包括软擦布、弧形卡套和滚轮外壳，所述滚轮外壳的一侧与软擦布的一侧固定连接，所述滚轮外壳的顶部外壁与弧形卡套的顶部固定连接，所述滚轮外壳的轴心处开设有连接孔。

本发明技术方案的进一步改进在于：所述套轴的外壁与插孔的内壁固定连接，所述套轴的外壁开设有垂直孔，所述垂直孔的内壁与聚乙烯内层的底部外壁活动连接，所述套轴的顶部外壁均匀开设有l形孔，且l形孔的顶部设置有第一空腔，所述l形孔的一侧均匀开设有第一通孔。

本发明技术方案的进一步改进在于：所述弧形卡套的内壁与滚轮外壳的外壁之间设置有收集空腔，所述弧形卡套的内壁固定连接有毛刷，所述弧形卡套的底部一端固定连接有卡件。

本发明技术方案的进一步改进在于：所述滚轮外壳的均匀开设有吸气槽，所述吸气槽的内壁固定连接有第一单向阀，所述吸气槽的顶部均固定连接有吸附件，所述吸附件的一侧开设有吸附孔。

本发明技术方案的进一步改进在于：所述连接孔的外壁均匀开设有放气孔，所述连接孔的内壁与套轴的一端外壁活动连接。

本发明技术方案的进一步改进在于：所述聚乙烯内层的底部固定连接有储药壳，所述储药壳的底部均匀开设有第二通孔，所述第二通孔的内壁固定连接有第二单向阀。

本发明技术方案的进一步改进在于：所述第一单向阀包括阀体和弧形件，所述阀体的一侧内壁均匀开设有滑槽，所述滑槽的内壁与弧形件的顶部右端活动连接。

由于采用了上述技术方案，本发明相对现有技术来说，取得的技术进步是：

1、本发明提供一种家养宠物刺猬用驱虫清理装置，通过设计精妙，采用挤压件、清洁轮、套筒和套轴结合，方便将刺猬的硬质毛刺拨开进行喷洒驱虫液，避免刺猬毛刺阻挡驱虫液的作用面积。

2、本发明提供一种家养宠物刺猬用驱虫清理装置，通过采用软擦布、清洁轮、挤压件和套筒组合设置，可以实现在对刺猬毛刺拨开进行驱虫的同时，可对前端的毛刺进行擦洁。

3、本发明提供一种家养宠物刺猬用驱虫清理装置，通过挤压件、清洁轮、第一单向阀、第二单向阀和弧形卡套采用组合设置，可以实现挤压喷洒驱虫液时，对刺猬体表的蜱虫、碎屑进行负压吸附清理。

4、本发明提供一种家养宠物刺猬用驱虫清理装置，通过采用挤压件、清洁轮、套筒和套轴组合设置，可以实现当刺猬因害怕紧缩炸毛时，仍可进行安全的清理工作，防止被刺猬的硬刺刺伤。

附图说明

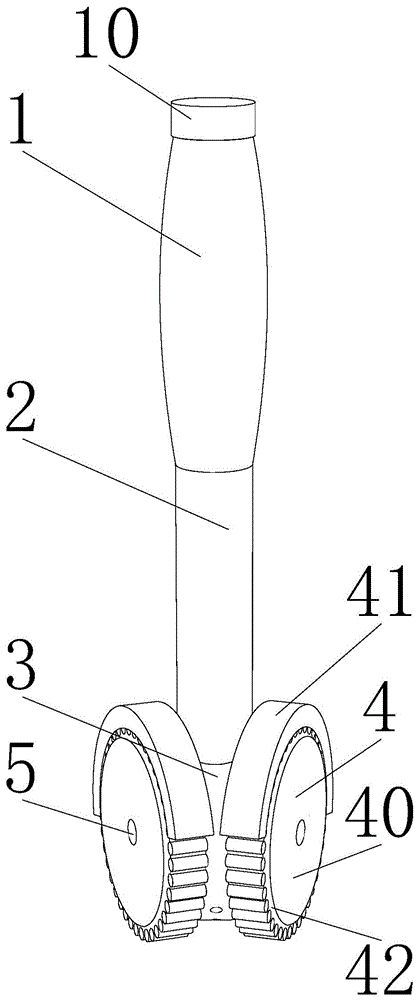

图1为本发明的主体示意图；

图2为本发明的主体背面示意图；

图3为本发明的主体俯视图；

图4为本发明的挤压件结构示意图；

图5为本发明的清洁轮结构示意图；

图6为本发明的第一单向阀关闭示意图；

图7为本发明的第一单向阀打开示意图；

图8为本发明的第二单向阀关闭示意图；

图9为本发明的第二单向阀打开示意图；

图10为图4中a处放大示意图；

图11为图5中b处放大示意图；

图12为本发明的套轴结构示意图。

图中：1、挤压件；2、套筒；3、连接筒；4、清洁轮；5、套轴；11、橡胶外层；12、聚乙烯内层；110、第一空腔；120、第二空腔；112、插孔；121、储药壳；40、软擦布；41、弧形卡套；42、滚轮外壳；420、连接孔；50、垂直孔；51、l形孔；52、第一通孔；410、收集空腔；411、毛刷；4101、卡件；422、吸气槽；421、第一单向阀；423、吸附件；4231、吸附孔；4201、放气孔；1211、第二通孔；1212、第二单向阀；4211、阀体；4212、弧形件；4213、滑槽。

具体实施方式

下面结合实施例对本发明做进一步详细说明：

实施例1

如图1-3所示，本发明提供了一种家养宠物刺猬用驱虫清理装置，包括挤压件1、套筒2、连接筒3、清洁轮4和套轴5，其特征在于：挤压件1的顶部插接有顶盖10，挤压件1的底部与套筒2的顶部插接，套筒2的底部与连接筒3的顶部固定连接，连接筒3的轴心处固定连接有套轴5的外壁，套轴5的两端均对称插接有清洁轮4，且清洁轮4的前端均向套轴5的中心线处内侧翻转三十度。

在本实施例中，首先将清洁轮4的底部轻压至接触刺猬背部皮肤，再手握顶部挤压件1，在需要清理、驱虫的部位反复移动，一边移动时一边用手指按压握住的挤压件1，因清洁轮4斜侧安装，前端更方便对刺猬硬刺拨开。

实施例2

如图1、图2、图3、图4、图8、图9和图10所示，在实施例1的基础上，本发明提供一种技术方案：挤压件1的顶部插接有顶盖10，挤压件1的底部与套筒2的顶部插接，套筒2的底部与连接筒3的顶部固定连接，连接筒3的轴心处固定连接有套轴5的外壁，套轴5的两端均对称插接有清洁轮4，且清洁轮4的前端均向套轴5的中心线处内侧翻转三十度，挤压件1包括橡胶外层11和聚乙烯内层12，橡胶外层11的内壁与聚乙烯内层12的外壁之间设置有第一空腔110，聚乙烯内层12的内壁一侧设置有第二空腔120，橡胶外层11的底部开设有插孔112，橡胶外层11的底部外壁与套筒2的内壁固定连接，聚乙烯内层12的底部固定连接有储药壳121，聚乙烯内层12的底部固定连接有储药壳121，储药壳121的底部均匀开设有第二通孔1211，第二通孔1211的内壁固定连接有第二单向阀1212。

在本实施例中，当挤压件1受到按压后，橡胶外层11与聚乙烯内层12受压力产生形变，将第二空腔120内的驱虫液挤压至底部的储药壳121，再经储药壳121底部设置的第二单向阀1212、第二通孔1211释放至刺猬表皮。

实施例3

如图1-12所示，在实施例1、实施例2的基础上，本发明提供一种技术方案：优选的，清洁轮4包括软擦布40、弧形卡套41和滚轮外壳42，滚轮外壳42的一侧与软擦布40的一侧固定连接，滚轮外壳42的顶部外壁与弧形卡套41的顶部固定连接，滚轮外壳42的轴心处开设有连接孔420，弧形卡套41的内壁与滚轮外壳42的外壁之间设置有收集空腔410，弧形卡套41的内壁固定连接有毛刷411，弧形卡套41的底部一端固定连接有卡件4101，滚轮外壳42的均匀开设有吸气槽422，吸气槽422的内壁固定连接有第一单向阀421，吸气槽422的顶部均固定连接有吸附件423，吸附件423的一侧开设有吸附孔4231，连接孔420的外壁均匀开设有放气孔4201，连接孔420的内壁与套轴5的一端外壁活动连接，聚乙烯内层12的底部固定连接有储药壳121，储药壳121的底部均匀开设有第二通孔1211，第二通孔1211的内壁固定连接有第二单向阀1212，第一单向阀421包括阀体4211和弧形件4212，阀体4211的一侧内壁均匀开设有滑槽4213，滑槽4213的内壁与弧形件4212的顶部右端活动连接，套轴5的外壁与插孔112的内壁固定连接，套轴5的外壁开设有垂直孔50，垂直孔50的内壁与聚乙烯内层12的底部外壁活动连接，套轴5的顶部外壁均匀开设有l形孔51，且l形孔51的顶部设置有第一空腔110，l形孔51的一侧均匀开设有第一通孔52。

在本实施例中，通过按压挤压件1将驱虫液喷洒至刺猬表皮上后，松开挤压件1，因挤压件1内部压强小于外界压强，将通过清洁轮4外壁设置的吸附件423、吸气槽422向内部吸气，刺猬表皮的碎屑、蜱虫由于受到负压作用，会被吸附在吸附件423表面，同时通过清洁轮4的滚动将碎屑、蜱虫带入到弧形卡套41的收集空腔410中，后被毛刷411刷落聚集在收集空腔410内，通过反复按压挤压件1和位移清洁轮4，可快速地将驱虫液喷洒在刺猬硬刺下的表皮上，且可通过负压作用将体表的蜱虫、碎屑吸附收集，同时有效地防止在清理时被硬刺刺伤的情况。

下面具体说一下该一种家养宠物刺猬用驱虫清理装置的工作原理。

如图1-12所示，首先将清洁轮4的底部轻压至接触刺猬背部皮肤，再手握顶部挤压件1，在需要清理、驱虫的部位反复移动，一边移动时一边用手指按压握住的挤压件1，因清洁轮4斜侧安装，前端更方便对刺猬硬刺拨开，当挤压件1受到按压后，橡胶外层11与聚乙烯内层12受压力产生形变，将第二空腔120内的驱虫液挤压至底部的储药壳121，再经储药壳121底部设置的第二单向阀1212、第二通孔1211释放至刺猬表皮，通过按压挤压件1将驱虫液喷洒至刺猬表皮上后，松开挤压件1，因挤压件1内部压强小于外界压强，将通过清洁轮4外壁设置的吸附件423、吸气槽422向内部吸气，刺猬表皮的碎屑、蜱虫由于受到负压作用，会被吸附在吸附件423表面，同时通过清洁轮4的滚动将碎屑、蜱虫带入到弧形卡套41的收集空腔410中，后被毛刷411刷落聚集在收集空腔410内，通过反复按压挤压件1和位移清洁轮4，可快速地将驱虫液喷洒在刺猬硬刺下的表皮上，且可通过负压作用将体表的蜱虫、碎屑吸附收集，同时有效地防止在清理时被硬刺刺伤的情况。

上文一般性的对本发明做了详尽的描述，但在本发明基础上，可以对之做一些修改或改进，这对于技术领域的一般技术人员是显而易见的。因此，在不脱离本发明思想精神的修改或改进，均在本发明的保护范围之内。
