一种宠物用背带牵引装置的制作方法

一种宠物用背带牵引装置的制作方法

本技术涉及宠物牵引绳,具体为一种宠物用背带牵引装置。


背景技术:

1、随着生活水平的不断提高,越来越多的人开始饲养宠物,并且在闲暇时候,人们也喜欢带宠物外出散步;在带宠物外出散步时,为了避免宠物对路人造成伤害,一般需要牵引结构来拴住宠物。

2、现有的一种宠物用背带牵引装置可参考授权公告号为cn213719359u的中国实用新型专利,其公开了一种宠物背带结构,“包括宠物背带本体,宠物背带本体上固定设置连接环,该宠物背带结构还包括连接柱、第一半环形定位元件、凹槽孔、轴承、旋转柱、第二半环形定位元件、牵引绳和弹性带,所述连接柱的一端固定设置第一半环形定位元件,所述连接柱的另一端设置凹槽孔,凹槽孔内固定设置轴承,旋转柱的一端通过轴承与连接柱转动配合连接,旋转柱的另一端固定设置第二半环形定位元件,所述牵引绳的一端通过绑接连接的方式固定连接第二半环形定位元件,所述弹性带的一端与连接环固定连接,所述弹性带的另一端与第一半环形定位元件固定连接。”

3、上述设备在使用时,采用的是通过轴承进行旋转,用于避免牵引绳发生与用户手握的一端相对应的另一端的过量旋转,上述装置在使用的过程中,当宠物暴起时会把牵引绳拉断,上述装置的牵引绳不具备缓冲段,导致降低了该装置的使用寿命,且上述装置不便于对背带的大小进行调节,导致降低了该装置的实用性。

技术实现思路

1、针对现有技术的不足,本实用新型提供了一种宠物用背带牵引装置,具备能够对宠物暴起的拉力进行缓冲,防止宠物将牵引绳拉断的情况发生的优点,具备便于对背带的大小进行调节,提高该装置的实用性的优点,解决了上述背景技术中所提出的问题。

2、本实用新型提供如下技术方案:一种宠物用背带牵引装置,包括宠物背带,所述宠物背带的顶部固定装配有连接扣,所述连接扣的内壁设置有弹性带,所述弹性带远离连接扣的一端转动连接有连接块,所述连接块的内壁转动连接有转动杆,所述转动杆远离连接块的一端固定装配有绳带,所述绳带的底部设置有弹性缓冲部。

3、作为本实用新型的一种优选技术方案,所述绳带远离弹性缓冲部的一端固定装配有弧形圈,所述弧形圈的内壁设置有海绵层。

4、作为本实用新型的一种优选技术方案,所述宠物背带的底部固定装配有绑带,所述绑带远离宠物背带的一端设置有收紧装置。

5、作为本实用新型的一种优选技术方案,所述收紧装置包括固定架,所述固定架的内壁转动连接有转块,所述转块的内壁固定装配有转杆,所述转杆的外表面固定套接有主动轮,所述主动轮的轮齿啮合有从动轮,所述从动轮的内壁设置有圆杆。

6、作为本实用新型的一种优选技术方案,所述圆杆的外表面与绑带进行固定连接,所述圆杆的两端与固定架的内壁进行转动连接。

7、作为本实用新型的一种优选技术方案,所述转块的内壁螺纹连接有限位螺杆,所述固定架的外壁开设有圆孔,且圆孔呈圆周阵列分布。

8、与现有技术对比,本实用新型具备以下有益效果:

9、1、该宠物用背带牵引装置,通过设有的弹性带,使得能够对拉力进行缓冲,减少宠物暴起将人员拉倒,通过设有的弹性缓冲部和绳带的配合使用,使得能够进一步地对拉力进行缓冲,防止在使用的过程中发生断裂,通过设有的弧形圈,使得增大与人员手部的接触面积,减少对人手部的伤害,提高该装置的实用性。

10、2、该宠物用背带牵引装置,通过转动转块,带动转杆进行转动,进而带动主动轮进行转动,通过主动轮的轮齿与从动轮的轮齿相啮合,使得主动轮转动的同时带动从动轮进行转动,通过从动轮的内壁设置有的圆杆,使得圆杆受力进行转动,进而便于对绑带进行收紧,到达便于对该装置的大小进行调节的目的。

技术特征:

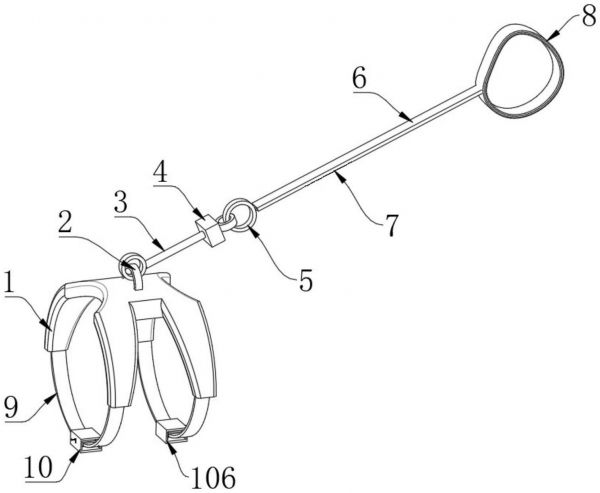

1.一种宠物用背带牵引装置,包括宠物背带(1),其特征在于:所述宠物背带(1)的顶部固定装配有连接扣(2),所述连接扣(2)的内壁设置有弹性带(3),所述弹性带(3)远离连接扣(2)的一端转动连接有连接块(4),所述连接块(4)的内壁转动连接有转动杆(5),所述转动杆(5)远离连接块(4)的一端固定装配有绳带(6),所述绳带(6)的底部设置有弹性缓冲部(7)。

2.根据权利要求1所述的一种宠物用背带牵引装置,其特征在于:所述绳带(6)远离弹性缓冲部(7)的一端固定装配有弧形圈(8),所述弧形圈(8)的内壁设置有海绵层。

3.根据权利要求1所述的一种宠物用背带牵引装置,其特征在于:所述宠物背带(1)的底部固定装配有绑带(9),所述绑带(9)远离宠物背带(1)的一端设置有收紧装置(10)。

4.根据权利要求3所述的一种宠物用背带牵引装置,其特征在于:所述收紧装置(10)包括固定架(106),所述固定架(106)的内壁转动连接有转块(101),所述转块(101)的内壁固定装配有转杆(102),所述转杆(102)的外表面固定套接有主动轮(103),所述主动轮(103)的轮齿啮合有从动轮(104),所述从动轮(104)的内壁设置有圆杆(105)。

5.根据权利要求4所述的一种宠物用背带牵引装置,其特征在于:所述圆杆(105)的外表面与绑带(9)进行固定连接,所述圆杆(105)的两端与固定架(106)的内壁进行转动连接。

6.根据权利要求4所述的一种宠物用背带牵引装置,其特征在于:所述转块(101)的内壁螺纹连接有限位螺杆(11),所述固定架(106)的外壁开设有圆孔,且圆孔呈圆周阵列分布。

技术总结
本技术涉及宠物牵引绳技术领域,且公开了一种宠物用背带牵引装置,包括宠物背带,所述宠物背带的顶部固定装配有连接扣,所述连接扣的内壁设置有弹性带,所述弹性带远离连接扣的一端转动连接有连接块,所述连接块的内壁转动连接有转动杆,所述转动杆远离连接块的一端固定装配有绳带,所述绳带的底部设置有弹性缓冲部。通过设有的弹性带,使得能够对拉力进行缓冲,减少宠物暴起将人员拉倒,通过设有的弹性缓冲部和绳带的配合使用,使得能够进一步地对拉力进行缓冲,防止在使用的过程中发生断裂,通过设有的弧形圈,使得增大与人员手部的接触面积,减少对人手部的伤害,提高该装置的实用性。

技术研发人员:姚品
受保护的技术使用者:浦江爱贝特宠物用品有限公司
技术研发日:20230524
技术公布日:2024/1/15
