宠物多功能笼舍的制作方法

本技术涉及宠物饲养设备，尤其是涉及宠物多功能笼舍。

背景技术：

1、现有市场上的宠物笼子粪便处理方式一般分为接粪盘和发酵分解料以及单一的水冲笼三种。第一种接粪盘的操作原理：将粪盘从笼内取出，再用水对粪盘进行清理，或者在粪盘上铺设隔尿垫。缺点：清洗麻烦，就算用隔尿垫通常情况也会用水再次清洗，购买隔尿垫产生使用成本。第二种发酵分解料操作原理：宠物将排泄物直接排在发酵床上,利用人工辅助翻耙,使粪、尿和垫料充分混合。缺点：需要经常性地保持垫料的通畅性，疏松性，以利于物理层面的粪尿分散和吸附在垫料的表面，如果出现板结，则不利于粪尿在垫料中进行流通和分散。第三种单一的水冲洗笼操作原理：用水源对接粪盘进行冲洗。缺点：不能有效将宠物用水再利用，由于内部结构布局不合理，用水对接粪盘清洗时，废水及粪便易飞溅到周围地面和笼外空间。因此，亟需一种能够合理对笼舍主体内进行分层区域布置，对笼舍主体内的清洁提供了便捷，在后期使用时一定程度的降低了使用成本的宠物多功能笼舍。

技术实现思路

1、本实用新型的目的在于提供宠物多功能笼舍，能够合理对笼舍主体内进行分层区域布置，对笼舍主体内的清洁提供了便捷，在后期使用时一定程度的降低了使用成本的宠物多功能笼舍。本实用新型提供的诸多技术方案中的优选技术方案所能产生的诸多技术效果详见下文阐述。

2、为实现上述目的，本实用新型提供了以下技术方案：

3、本实用新型提供的宠物多功能笼舍，包括

4、笼舍主体，所述笼舍主体至少一侧面设置为透光可观察面；

5、活动区，所述活动区设置在所述笼舍主体的内侧；

6、洗澡区，所述洗澡区设置在所述笼舍主体的内侧，所述洗澡区位于所述活动区的一侧；

7、收集区，所述收集区设置在所述笼舍主体的内侧，所述收集区对应设置在所述活动区的下方，所述收集区通过所述洗澡区排水清洗；

8、储藏区，所述储藏区设置在所述笼舍主体的内侧底部，所述储藏区位于所述洗澡区和所述收集区的下方。

9、优选的，所述活动区包括网格，所述网格限位于所述笼舍主体的内侧中部，所述洗澡区位于所述网格的一侧，所述收集区对应设置在所述网格的下方。

10、优选的，所述洗澡区包括水池，所述水池固定连接在所述笼舍主体的内侧壁上,所述水池位于所述网格的一侧，所述水池底部的排水口对应设置在所述收集区的上方，所述储藏区位于所述水池和所述收集区的下方。

11、优选的，所述收集区包括接粪盘，所述接粪盘倾斜固定连接在所述笼舍主体内侧壁上，所述接粪盘的高端对应设置在所述水池底部的排水口下方，所述接粪盘的低端设置为排污端，所述储藏区位于所述水池和所述接粪盘的下方。

12、优选的，所述储藏区包括储物箱，所述储物箱设置在所述笼舍主体的底部，所述储物箱位于所述水池和所述接粪盘的下方。

13、优选的，所述笼舍主体包括若干半通透式围挡与屋顶，其中一组所述半通透式围挡上安装有门，所述门位于网格的上方，所述网格、水池与所述接粪盘分别固定连接在若干所述半通透式围挡的内侧壁上。

14、优选的，还包括：

15、封闭式透明观察窗口，所述封闭式透明观察窗口设置在其中一组所述半通透式围挡的下部，所述封闭式透明观察窗口与所述门共面设置，所述封闭式透明观察窗口与所述接粪盘对应设置。

16、优选的，还包括：

17、注水口，所述注水口设置在所述半通透式围挡上，所述注水口对应设置在所述水池的上方；

18、水池排水口，所述水池排水口设置在所述水池底部且还对应设置所述接粪盘高端的上方。

19、本实用新型提供的技术方案中，设置透光可观察面主要作用是便于观察笼舍主体内宠物的排泄情况；活动区为宠物的活动、休息、进食使用；洗澡区可以供宠物洗澡或戏水使用；收集区的主要作用是收集宠物的粪便，当需要清洗收集区时，通过打开洗澡区的排水口可以对收集区进行有效冲洗，充分利用水资源，减少浪费，同时，清洗的过程可以限制在笼舍主体内部，有效避免影响笼舍主体外侧的清洁度；储藏区用于存放宠物的用品。整体上，本申请结构简单，能够合理对笼舍主体内进行分层区域布置，在保证宠物正常使用的前提下，对笼舍主体内的清洁提供了便捷，在后期使用时一定程度的降低了使用成本。

技术特征：

1.宠物多功能笼舍，其特征在于，包括

2.根据权利要求1所述的宠物多功能笼舍，其特征在于：所述活动区包括网格(9)，所述网格(9)限位于所述笼舍主体的内侧中部，所述洗澡区位于所述网格(9)的一侧，所述收集区对应设置在所述网格(9)的下方。

3.根据权利要求2所述的宠物多功能笼舍，其特征在于：所述洗澡区包括水池(4)，所述水池(4)固定连接在所述笼舍主体的内侧壁上,所述水池(4)位于所述网格(9)的一侧，所述水池(4)底部的排水口对应设置在所述收集区的上方，所述储藏区位于所述水池(4)和所述收集区的下方。

4.根据权利要求3所述的宠物多功能笼舍，其特征在于：所述收集区包括接粪盘(8)，所述接粪盘(8)倾斜固定连接在所述笼舍主体内侧壁上，所述接粪盘(8)的高端对应设置在所述水池(4)底部的排水口下方，所述接粪盘(8)的低端设置为排污端，所述储藏区位于所述水池(4)和所述接粪盘(8)的下方。

5.根据权利要求4所述的宠物多功能笼舍，其特征在于：所述储藏区包括储物箱(6)，所述储物箱(6)设置在所述笼舍主体的底部，所述储物箱(6)位于所述水池(4)和所述接粪盘(8)的下方。

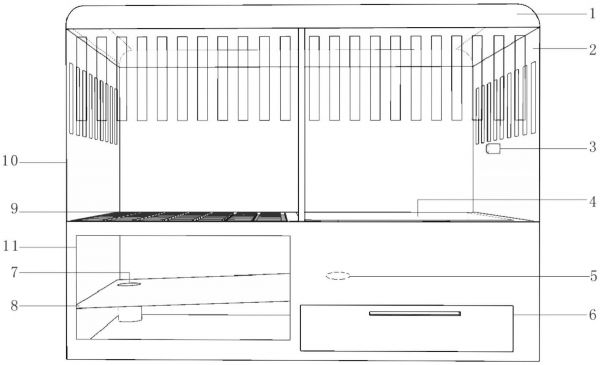

6.根据权利要求4所述的宠物多功能笼舍，其特征在于：所述笼舍主体包括若干半通透式围挡(10)与屋顶(1)，其中一组所述半通透式围挡(10)上安装有门(2)，所述门(2)位于网格(9)的上方，所述网格(9)、水池(4)与所述接粪盘(8)分别固定连接在若干所述半通透式围挡(10)的内侧壁上。

7.根据权利要求6所述的宠物多功能笼舍，其特征在于，还包括：

8.根据权利要求6所述的宠物多功能笼舍，其特征在于，还包括：

9.根据权利要求4所述的宠物多功能笼舍，其特征在于，还包括：

技术总结
本技术提供了宠物多功能笼舍，涉及宠物饲养设备技术领域。该装置包括笼舍主体，笼舍主体至少一侧面设置为透光可观察面；活动区，活动区设置在笼舍主体的内侧；洗澡区，洗澡区设置在笼舍主体的内侧，洗澡区位于活动区的一侧；收集区，收集区设置在笼舍主体的内侧，收集区对应设置在活动区的下方，收集区通过洗澡区排水清洗；储藏区，储藏区设置在笼舍主体的内侧底部，储藏区位于洗澡区和收集区的下方。本申请结构简单，能够合理对笼舍主体内进行分层区域布置，在保证宠物正常使用的前提下，对笼舍主体内的清洁提供了便捷，在后期使用时一定程度的降低了使用成本。

技术研发人员：雷小庆
受保护的技术使用者：雷小庆
技术研发日：20230407
技术公布日：2024/1/13
