一种新型宠物笼的制作方法

本发明属于宠物技术领域，具体涉及一种新型宠物笼。

背景技术：

与人类一样，宠物也需要衣食往行，饲养宠物之前，必须准备好饲养的各种生活设施与用具，然而一般城镇家庭由于空间较小，家庭内饲养的宠物常是饲养于宠物笼中，偶尔放出让宠物在外活动，故宠物笼是供给宠物定居生活，进行日常饲养和休息的必要设施，现有的宠物笼需要经常打理才可以保证宠物的卫生需求，除此之外，好动是犬类的天性之一，故此为了保证犬体强壮，条件允许的话应配置运动场，令犬有运动的地方，且运动场的面积以大于宠物笼的2—3倍以上为好，而在工作日时，很大一部分城镇家庭全家都去上班或上学，在全家不在家期间只能将宠物犬关在笼子里，以免宠物乱跑乱撕咬给家庭造成额外的工作或损失，换而言之，常规的宠物笼使宠物没有运动场所。

技术实现要素：

为解决上述背景技术中提出的问题。本发明提供了一种新型宠物笼，具有自动清洁的特点。

为实现上述目的，本发明提供如下技术方案：一种新型宠物笼，包括笼体，所述笼体内部固定连接有固定台，所述笼体内部固定连接有电机本体，所述电机本体输出轴表面固定连接有主动轮，所述电机本体输出轴表面固定连接有传送盘，所述传送盘表面设置有链条，所述笼体内部固定连接有第二连接件，所述第二连接件表面活动连接有传送带本体，所述笼体内部开设有活动仓，所述活动仓内部固定连接有第一连接件，所述第一连接件表面设置有传送轴，所述传送轴表面设置有调节件，所述活动仓内部固定连接有连接杆，所述连接杆表面通过销轴活动连接有刮板，所述刮板表面通过销轴活动连接有清洁辊，所述清洁辊、传送轴和传送盘之间通过链条相连接，所述主动轮和传送带滚轴之间通过传送带相连接。

优选的，所述固定台内部开设有机仓，所述机仓内部固定连接有风机，所述风机一端固定连接有第一连接管，所述风机另一端固定连接有第二连接管，所述机仓内部固定连接有水箱，所述机仓内部固定连接有水泵，所述水泵进水管另一端固定连接在水箱表面，所述水泵出水管另一端固定连接有水管，所述水管另一端固定连接有u形管。

优选的，所述活动仓内部固定连接有第一固定板，所述活动仓内部固定连接有第二固定板，所述水箱表面穿设有加水管，所述第二固定板表面穿设有进风管，所述进风管表面固定连接有进风口，所述进风管另一端设置有出风口。

优选的，所述笼体表面穿设有通风管，所述通风管内部设置风扇，所述固定台表面镶嵌有漏斗，所述笼体表面开设有活动槽，所述活动槽内部固定连接有滑块，所述滑块共有两个，且对称固定连接在活动槽内，所述活动槽内穿设有抽屉，所述抽屉表面开设有滑槽，所述滑槽共有两个，且对称开设在抽屉表面，所述滑块滑动连接在滑槽内，所述笼体内部固定连接有支撑块，所述笼体表面穿设有漏斗，所述漏斗下表面固定连接有排水管，所述排水管表面固定连接有电磁阀。

优选的，所述排水管表面固定连接有电磁阀，所述笼体下表面固定连接有万向轮，所述万向轮共有四个，且呈矩形固定连接在笼体下表面，所述笼体下表面固定连接有储能箱，所述储能箱内部固定连接有蓄电池。

优选的，所述笼体表面镶嵌有防尘网，所述防尘网位置和第一连接管位置相对应，所述笼体表面通过合页固定连接有笼门。

与现有技术相比，本发明的有益效果是：

本发明，通过设置一定倾斜角度的传送带本体可以使宠物尿液随重力引流到粪便收集装置，再通过启动传送带本体，开启时有短暂的电机本体反复启停来提醒宠物站立在传送带本体上走动，通过设置电机本体、风机和水泵，在对传送带本体进行清洗时，人们通过控制开关控制电机本体、水泵和风机运转，电机本体运转带动传送带本体和清洁辊运转，粪便先通过重力回收到漏斗内，剩余的粪便会在清洁辊、刮板和水泵的作用下对传送带本体表面的粪便进行清洗，并通过风机进行烘干，通过设置进风管和风扇，在对该装置进行使用时，人们通过控制开关控制风扇运转，进而实现笼体内部的空气循环。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

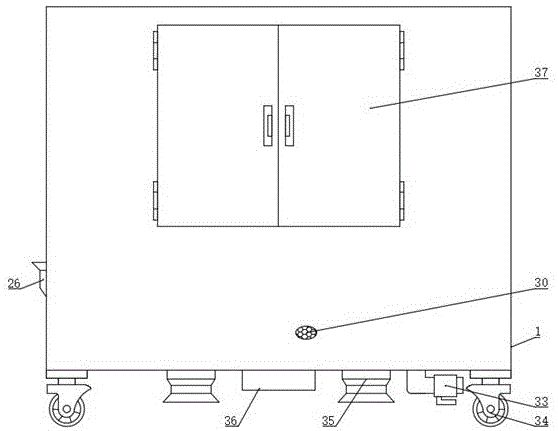

图1为本发明正视的结构示意图；

图2为本发明正视剖视的结构示意图；

图中：1、笼体；2、固定台；3、电机本体；4、主动轮；5、传送盘；6、链条；7、传送带本体；8、第一连接件；9、传送轴；10、调节件；11、连接杆；12、刮板；13、清洁辊；14、机仓；15、风机；16、第一连接管；17、第二连接管；18、水箱；19、水泵；20、水管；21、u形管；22、第一固定板；23、第二固定板；24、活动仓；25、第二连接件；26、进风管；27、进风口；28、出风口；29、通风管；30、防尘网；31、漏斗；32、排水管；33、电磁阀；34、万向轮；35、电动推杆；36、储能箱；37、笼门；38、活动槽；39、滑块；40、抽屉；41、滑槽；42、支撑块；43、漏斗。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例

请参阅图1-2，本发明提供以下技术方案：一种新型宠物笼，包括笼体1，所述笼体1内部固定连接有固定台2，所述笼体1内部固定连接有电机本体3，所述电机本体3输出轴表面固定连接有主动轮4，所述电机本体3输出轴表面固定连接有传送盘5，所述传送盘5表面设置有链条6，所述笼体1内部固定连接有第二连接件25，所述第二连接件25表面活动连接有传送带本体7，通过设置一定倾斜角度的传送带本体7可以使宠物尿液随重力引流到粪便收集装置，再通过启动传送带本体7，开启时有短暂的电机本体3反复启停来提醒宠物站立在传送带本体7上走动，所述笼体1内部开设有活动仓24，所述活动仓24内部固定连接有第一连接件8，所述第一连接件8表面设置有传送轴9，所述传送轴9表面设置有调节件10，所述活动仓24内部固定连接有连接杆11，所述连接杆11表面通过销轴活动连接有刮板12，所述刮板12表面通过销轴活动连接有清洁辊13，所述清洁辊13、传送轴9和传送盘5之间通过链条6相连接，所述主动轮4和传送带滚轴之间通过传送带相连接。

具体的，所述固定台2内部开设有机仓14，所述机仓14内部固定连接有风机15，所述风机15一端固定连接有第一连接管16，所述风机15另一端固定连接有第二连接管17，所述机仓14内部固定连接有水箱18，所述机仓14内部固定连接有水泵19，通过设置电机本体3、风机15和水泵19，在对传送带本体7进行清洗时，人们通过控制开关控制电机本体3、水泵19和风机15运转，电机本体3运转带动传送带本体7和清洁辊13运转，粪便先通过重力回收到漏斗31内，剩余的粪便会在清洁辊13、刮板12和水泵19的作用下对传送带本体7表面的粪便进行清洗，并通过风机15进行烘干，通过设置进风管26和风扇，在对该装置进行使用时，人们通过控制开关控制风扇运转，进而实现笼体1内部的空气循环，所述水泵19进水管20另一端固定连接在水箱18表面，所述水泵19出水管20另一端固定连接有水管20，所述水管20另一端固定连接有u形管21。

具体的，所述活动仓24内部固定连接有第一固定板22，所述活动仓24内部固定连接有第二固定板23，所述水箱18表面穿设有加水管20，所述第二固定板23表面穿设有进风管26，所述进风管26表面固定连接有进风口27，所述进风管26另一端设置有出风口28。

具体的，所述笼体1表面穿设有通风管29，所述通风管29内部设置风扇，所述固定台2表面镶嵌有漏斗31，所述笼体1表面开设有活动槽38，所述活动槽38内部固定连接有滑块39，所述滑块39共有两个，且对称固定连接在活动槽38内，所述活动槽38内穿设有抽屉40，所述抽屉40表面开设有滑槽41，所述滑槽41共有两个，且对称开设在抽屉40表面，所述滑块39滑动连接在滑槽41内，所述笼体1内部固定连接有支撑块42，所述笼体1表面穿设有漏斗43，所述漏斗43下表面固定连接有排水管32，所述排水管32表面固定连接有电磁阀33。

具体的，所述排水管32表面固定连接有电磁阀33，所述笼体1下表面固定连接有万向轮34，所述万向轮34共有四个，且呈矩形固定连接在笼体1下表面，所述笼体1下表面固定连接有储能箱36，所述储能箱36内部固定连接有蓄电池。

具体的，所述笼体1表面镶嵌有防尘网30，所述防尘网30位置和第一连接管16位置相对应，所述笼体1表面通过合页固定连接有笼门37。

本发明的工作原理及使用流程：本发明，在使用时，首先人们将该装置移动到指定的位置，然后人们通过控制开关控制电动推杆35伸长，进而对该装置的位置进行固定，然后人们将宠物放置在传送带本体7上表面，人们通过控制开关控制风扇运转，进而实现笼体1内部的空气循环，人们通过控制开关控制电机本体3、水泵19和风机15同时运转，电机本体3运转带动传送带本体7和清洁辊13运转，粪便先通过重力回收到漏斗31内，从而掉落至抽屉（40）内进行收集，剩余的粪便会在清洁辊13、刮板12和水泵19的作用下对传送带本体7表面的粪便进行清洗，并通过风机15进行烘干，人们可通过控制开关控制风扇运转，进而实现笼体1内部的空气循环。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

1.一种新型宠物笼，包括笼体（1），其特征在于：所述笼体（1）内部固定连接有固定台（2），所述笼体（1）内部固定连接有电机本体（3），所述电机本体（3）输出轴表面固定连接有主动轮（4），所述电机本体（3）输出轴表面固定连接有传送盘（5），所述传送盘（5）表面设置有链条（6），所述笼体（1）内部固定连接有第二连接件（25），所述第二连接件（25）表面活动连接有传送带本体（7），所述笼体（1）内部开设有活动仓（24），所述活动仓（24）内部固定连接有第一连接件（8），所述第一连接件（8）表面设置有传送轴（9），所述传送轴（9）表面设置有调节件（10），所述活动仓（24）内部固定连接有连接杆（11），所述连接杆（11）表面通过销轴活动连接有刮板（12），所述刮板（12）表面通过销轴活动连接有清洁辊（13），所述清洁辊（13）、传送轴（9）和传送盘（5）之间通过链条（6）相连接，所述主动轮（4）和传送带滚轴之间通过传送带相连接。

2.根据权利要求1所述的一种新型宠物笼，其特征在于：所述固定台（2）内部开设有机仓（14），所述机仓（14）内部固定连接有风机（15），所述风机（15）一端固定连接有第一连接管（16），所述风机（15）另一端固定连接有第二连接管（17），所述机仓（14）内部固定连接有水箱（18），所述机仓（14）内部固定连接有水泵（19），所述水泵（19）进水管（20）另一端固定连接在水箱（18）表面，所述水泵（19）出水管（20）另一端固定连接有水管（20），所述水管（20）另一端固定连接有u形管（21）。

3.根据权利要求2所述的一种新型宠物笼，其特征在于：所述活动仓（24）内部固定连接有第一固定板（22），所述活动仓（24）内部固定连接有第二固定板（23），所述水箱（18）表面穿设有加水管（20），所述第二固定板（23）表面穿设有进风管（26），所述进风管（26）表面固定连接有进风口（27），所述进风管（26）另一端设置有出风口（28）。

4.根据权利要求1所述的一种新型宠物笼，其特征在于：所述笼体（1）表面穿设有通风管（29），所述通风管（29）内部设置风扇，所述固定台（2）表面镶嵌有漏斗（31），所述笼体（1）表面开设有活动槽（38），所述活动槽（38）内部固定连接有滑块（39），所述滑块（39）共有两个，且对称固定连接在活动槽（38）内，所述活动槽（38）内穿设有抽屉（40），所述抽屉（40）表面开设有滑槽（41），所述滑槽（41）共有两个，且对称开设在抽屉（40）表面，所述滑块（39）滑动连接在滑槽（41）内，所述笼体（1）内部固定连接有支撑块（42），所述笼体（1）表面穿设有漏斗（43），所述漏斗（43）下表面固定连接有排水管（32），所述排水管（32）表面固定连接有电磁阀（33）。

5.根据权利要求4所述的一种新型宠物笼，其特征在于：所述笼体（1）下表面固定连接有万向轮（34），所述万向轮（34）共有四个，且呈矩形固定连接在笼体（1）下表面，所述笼体（1）下表面固定连接有储能箱（36），所述储能箱（36）内部固定连接有蓄电池。

6.根据权利要求1所述的一种新型宠物笼，其特征在于：所述笼体（1）表面镶嵌有防尘网（30），所述防尘网（30）位置和第一连接管（16）位置相对应，所述笼体（1）表面通过合页固定连接有笼门（37）。

技术总结
本发明属于宠物技术领域，尤其为一种新型宠物笼，包括笼体，所述笼体内部固定连接有固定台，所述笼体内部固定连接有电机本体，所述电机本体输出轴表面固定连接有主动轮，所述电机本体输出轴表面固定连接有传送盘，所述传送盘表面设置有链条，所述笼体内部固定连接有第二连接件，所述第二连接件表面活动连接有传送带本体，所述笼体内部开设有活动仓，所述活动仓内部固定连接有第一连接件，所述第一连接件表面设置有传送轴；本发明，通过设置一定倾斜角度的传送带本体可以使宠物尿液随重力引流到粪便收集装置，再通过启动传送带本体，开启时有短暂的电机本体反复启停来提醒宠物站立在传送带本体上走动。
