一种基于智能家居的宠物状态远程监测设备的制作方法

萌宠菠菠乐园
2024-11-13 11:49

本实用新型涉及监测设备技术领域，具体为一种基于智能家居的宠物状态远程监测设备。

背景技术：

智能家居控制系统集住宅设备控制及环境监控于一体，提供全方位的信息交换功能，并通过internet及3g网络与外部保持音视频及数据信息交流，增强住宅的安全性、舒适性，可排除各种危险隐患，系统集成了家电设备控制、灯光控制、安防监控、环境监控、智能浇灌、门禁管理、三表抄送和车库管理等功能，可用于普通住宅、高档住宅、高档公寓、别墅、酒吧、商铺、独立办公室和vip休息室等。

现在城市内饲养宠物猫的人越来越多，虽然有自动投喂设备，但是很多时候不在家难免担心自家宠物的状态，担心宠物无聊或者身体状况不好，智能家居系统可以与用户的手机关联，监控家里设备的运行状况，但是无法和宠物互动，故而提出一种基于智能家居的宠物状态远程监测设备。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种基于智能家居的宠物状态远程监测设备，具备可以借助智能家居系统与家中留守宠物互动等优点，解决了很多时候不在家难免担心自家宠物的状态，担心宠物无聊或者身体状况不好，智能家居系统可以与用户的手机关联，监控家里设备的运行状况，但是无法和宠物互动的问题。

(二)技术方案

为实现上述可以借助智能家居系统与家中留守宠物互动的目的，本实用新型提供如下技术方案：一种基于智能家居的宠物状态远程监测设备，包括底板，所述底板的顶部右侧固定安装有自动投喂机，所述自动投喂机的顶部固定安装有监控摄像头，所述自动投喂机的顶部且位于监控摄像头的右侧固定安装有音响，所述底板的顶部左侧固定安装有猫爬架，所述猫爬架的顶部固定安装有载板，所述载板的顶部固定安装有u型基座，所述u型基座的内部活动安装有一端贯穿并延伸到u型基座右侧的延伸板，所述载板的顶部且位于u型基座的后侧固定安装有安装竖板，所述安装竖板的正面固定安装有控制推杆，所述延伸板的背面固定安装有u型连接块，所述u型连接块的内部活动安装有一端贯穿并延伸到u型连接块外部且与控制推杆输出端固定连接的连接横杆，所述延伸板的顶部且位于u型基座的右侧固定安装有驱动马达，所述驱动马达的输出轴固定安装有旋转轴，所述旋转轴的右侧固定安装有绕线筒，所述绕线筒上缠绕有牵引线，所述牵引线远离绕线筒的一端缠绕有逗猫球，所述自动投喂机的右侧固定安装有中央处理器，所述监控摄像头、音响、控制推杆和驱动马达均与中央处理器电连接。

优选的，所述自动投喂机的左侧固定安装有显示器，所述显示器与中央处理器电连接。

优选的，所述猫爬架的外部包裹有棉絮，所述猫爬架为pvc杆。

优选的，所述驱动马达的外部套接有一端与延伸板固定连接的限制套，所述限制套为铝合金套。

优选的，所述绕线筒的外部开设有绕线槽，所述绕线筒为实木筒。

优选的，所述牵引线为橡胶绳，所述中央处理器包括控制器和信号收发器。

(三)有益效果

与现有技术相比，本实用新型提供了一种基于智能家居的宠物状态远程监测设备，具备以下有益效果：

该基于智能家居的宠物状态远程监测设备，通过设置监控摄像头、音响、控制推杆、驱动马达和中央处理器，将中央处理器的信号收发装置与智能家居系统连接，使用者离家时通过智能家居系统接收监控摄像头采集的信息，在宠物来自动投喂机前进食时观察宠物的状态，使用者发送语音通过音响传出，使用者通过智能家居系统发送指令给控制推杆和驱动马达，控制逗猫球左右上下移动与宠物互动，防止宠物独自在家太无聊，免去了使用者的担忧，方便了使用者的使用。

附图说明

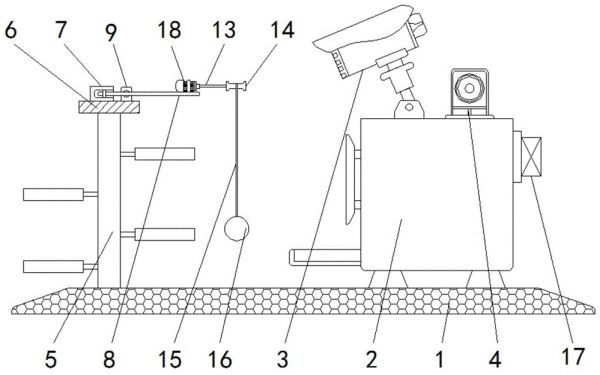

图1为本实用新型结构示意图；

图2为本实用新型安装竖板和控制推杆连接俯视图。

图中：1底板、2自动投喂机、3监控摄像头、4音响、5猫爬架、6载板、7u型基座、8延伸板、9安装竖板、10控制推杆、11u型连接块、12连接横杆、13旋转轴、14绕线筒、15牵引线、16逗猫球、17中央处理器、18驱动马达。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种基于智能家居的宠物状态远程监测设备，包括底板1，底板1的顶部右侧固定安装有自动投喂机2，自动投喂机2的顶部固定安装有监控摄像头3，自动投喂机2的顶部且位于监控摄像头3的右侧固定安装有音响4，底板1的顶部左侧固定安装有猫爬架5，猫爬架5的外部包裹有棉絮，猫爬架5为pvc杆，猫爬架5的顶部固定安装有载板6，载板6的顶部固定安装有u型基座7，u型基座7的内部活动安装有一端贯穿并延伸到u型基座7右侧的延伸板8，载板6的顶部且位于u型基座7的后侧固定安装有安装竖板9，安装竖板9的正面固定安装有控制推杆10，控制推杆10的型号为xtl100，延伸板8的背面固定安装有u型连接块11，u型连接块11的内部活动安装有一端贯穿并延伸到u型连接块11外部且与控制推杆10输出端固定连接的连接横杆12，延伸板8的顶部且位于u型基座7的右侧固定安装有驱动马达18，驱动马达18的型号为r-ffk10vav-08130，驱动马达18的外部套接有一端与延伸板8固定连接的限制套，限制套为铝合金套，驱动马达18的输出轴固定安装有旋转轴13，旋转轴13的右侧固定安装有绕线筒14，绕线筒14的外部开设有绕线槽，绕线筒14为实木筒，绕线筒14上缠绕有牵引线15，牵引线15远离绕线筒14的一端缠绕有逗猫球16，自动投喂机2的右侧固定安装有中央处理器17，牵引线15为橡胶绳，中央处理器17包括控制器和信号收发器，自动投喂机2的左侧固定安装有显示器，显示器与中央处理器17电连接，监控摄像头3、音响4、控制推杆10和驱动马达18均与中央处理器17电连接，通过设置监控摄像头3、音响4、控制推杆10、驱动马达18和中央处理器17，将中央处理器17的信号收发装置与智能家居系统连接，使用者离家时通过智能家居系统接收监控摄像头3采集的信息，在宠物来自动投喂机2前进食时观察宠物的状态，使用者发送语音通过音响4传出，使用者通过智能家居系统发送指令给控制推杆10和驱动马达18，控制逗猫球16左右上下移动与宠物互动，防止宠物独自在家太无聊，免去了使用者的担忧，方便了使用者的使用。

综上所述，该基于智能家居的宠物状态远程监测设备，通过设置监控摄像头3、音响4、控制推杆10、驱动马达18和中央处理器17，将中央处理器17的信号收发装置与智能家居系统连接，使用者离家时通过智能家居系统接收监控摄像头3采集的信息，在宠物来自动投喂机2前进食时观察宠物的状态，使用者发送语音通过音响4传出，使用者通过智能家居系统发送指令给控制推杆10和驱动马达18，控制逗猫球16左右上下移动与宠物互动，防止宠物独自在家太无聊，免去了使用者的担忧，方便了使用者的使用，解决了很多时候不在家难免担心自家宠物的状态，担心宠物无聊或者身体状况不好，智能家居系统可以与用户的手机关联，监控家里设备的运行状况，但是无法和宠物互动的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
