水产养殖圈养平台

1.本实用新型属于水产养殖技术领域，尤其涉及一种水产养殖圈养平台。

背景技术：

2.目前：我国延续数千年的养鱼模式本质上是一种散养模式，即鱼类可自由活动于整个养殖水体。随着放养密度加大、水体承载的鱼类数量超过其自净能力，残饵、粪便等养殖废弃物便过量堆积、引起养殖水环境劣化，进而带来病害频发、药残等安全隐患问题突出、水产品质量不高、综合养殖效益低下等一系列瓶颈问题。为破解上述难题，“跑道”、集装箱、圈养等养殖新模式应运而生。相比而言，圈养模式养殖固废排出率最髙(排出效率≥90％、固废呈浓缩态)，生态、经济、社会等综合效益最好。因此，圈养模式倍受养殖者喜爱。目前，圈养模式核心装备圈养桶、尾水分离塔等已经生产，但仍缺乏相应的圈养平台。
3.通过上述分析，现有技术存在的问题及缺陷为：
4.现有技术缺乏与圈养模式相适应的圈养平台。
5.解决以上问题及缺陷的难度为：
6.没有配套的圈养平台，会导致圈养桶等圈养核心装备的安装质量参差不齐，往往出现过度用料或者安装的平台强度不够，留下安全隐患；此外也出现安装的圈养桶畸形、密封性差等影响实际实用效果的各种问题。
7.解决以上问题及缺陷的意义为：
8.圈养平台的提出，一是保障圈养桶等核心装备的安装质量，避免圈养桶畸形、不密封等影响圈养桶正常使用等问题出现；二是节约平台安装时间和材料成本，避免过度用料或用料不足等问题，确保圈养设施使用安全。

技术实现要素：

9.针对现有技术存在的问题，本实用新型提供了一种水产养殖圈养平台。
10.本实用新型是这样实现的，一种水产养殖圈养平台设置有：
11.平台框架；平台框架有固定式和浮式两种类型。
12.所述平台框架中间开设有若干均匀分布的圈养桶预留空间，所述平台框架在若干圈养桶预留空间之间设置有人行通道。
13.进一步，所述固定式平台框架下端焊接有若干支撑立柱。
14.进一步，所述浮式平台框架下端固定有若干浮筒，或者直接由若干浮块拼接而成。
15.进一步，所述圈养桶预留空间中安装有圈养桶，圈养桶内安装有防逃捕捞网。
16.结合上述的所有技术方案，本实用新型所具备的优点及积极效果为：
17.本实用新型中的水产养殖圈养平台提出了圈养固定式和漂浮式两类平台，适用于水产养殖圈养模式。可以规范圈养桶安装规范，确保圈养桶安装质量，避免圈养桶畸形、不密封等影响使用质量等问题出现，同时保证圈养桶设施安全，节省安装时间，避免过度用材或用材不足。
附图说明
18.为了更清楚地说明本申请实施例的技术方案，下面将对本申请实施例中所需要使用的附图做简单的介绍，显而易见地，下面所描述的附图仅仅是本申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下还可以根据这些附图获得其他的附图。

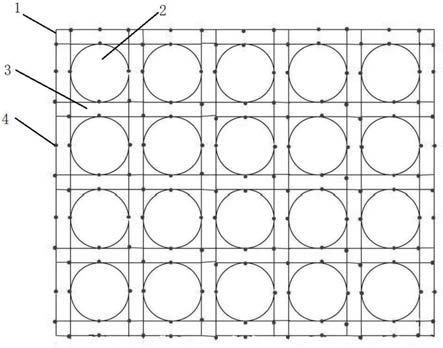

19.图1是本实用新型实施例提供的水产养殖圈养固定平台的结构示意图。
20.图中：1、平台框架；2、圈养桶预留空间；3、人行通道；4、支撑立柱。
21.图2是本实用新型实施例提供的水产养殖圈养浮式平台的结构示意图。
22.图中：2、圈养桶预留空间；5、浮块。
具体实施方式
23.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
24.针对现有技术存在的问题，本实用新型提供了一种水产养殖圈养平台，下面结合附图对本实用新型作详细的描述。
25.如图1所示，本实用新型实施例提供的水产养殖圈养平台中的固定式平台框架1中间开设有若干均匀分布的圈养桶预留空间2，平台框架1在若干圈养桶预留空间2之间设置有人行通道3。
26.进一步，固定式平台框架1下端焊接有若干支撑立柱4。
27.进一步，圈养桶预留空间2中安装有圈养桶及防逃捕捞网。
28.本实用新型在使用时，可以根据需要选择采用固定式圈养平台或浮式圈养平台：
29.1、固定式圈养平台
30.平台框架一般用钢制件组合而成，可人工现场焊接，也可定制成标准件再拼装。
31.平台框架整体上呈矩形，中间预留圆形空间，直径等于圈养桶直径，用于圈养桶的安装；人行通道宽度一般500～2000mm。平台下方设垂直钢制立柱以支撑整个平台，立柱高度等于圈养桶髙。
32.安装程序：
①
排干安装区域水体，整理底质呈水平状，开挖、整理深度为正常水位线下圈养桶高度；
②
确定圈养桶安装位置，据此确定立柱位置；
③
安放立柱，立柱下垫尺寸不小于400mm
×
400mm
×
50mm、标号不低于c20的砼块，上方拼接或焊接平台人行通道；
④
平台框架拼接或焊接全部完成后，再铺放格栅，格栅可以是钢制材质，也可以是玻璃钢材质；
⑤
在预留空间处安装圈养桶及防逃捕捞网等配件；
⑥
安装底排污水管、增氧管及机电等设备。
33.如图2所示，浮式圈养平台
34.浮式平台一般用塑料浮体或者钢制件+浮筒组合而成。浮式平台平面布置同固定式。
35.所述平台框架中间开设有若干均匀分布的圈养桶预留空间2，所述平台框架在若干圈养桶预留空间之间设置有人行通道。
36.所述浮式平台框架下端固定有若干浮筒，或者直接由若干浮块5拼接而成。
37.平台整体上呈矩形，中间预留圆形空间，直径等于圈养桶直径，用于圈养桶的安装；人行通道宽度一般500～2000mm。组成人行通道的配件可以是预制塑料浮体，也可以是钢制件，下方再设浮体(可以是浮筒，也可以是密封水管)。
38.安装程序：
①
带水安装，要求安装圈养桶区域水深大于圈养桶髙500mm以上；
②
拼装人工通道；
③
在预留空间处安装圈养桶及防逃捕捞网等配件；
④
安装底排污水管、增氧管及机电等设备。
39.在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
40.以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，都应涵盖在本实用新型的保护范围之内。

技术特征：
1.一种水产养殖圈养平台，其特征在于，所述水产养殖圈养平台设置有：平台框架；平台框架为固定式平台框架或浮式平台框架两种类型；所述平台框架中间开设有若干均匀分布的圈养桶预留空间，所述平台框架在若干圈养桶预留空间之间设置有人行通道。2.如权利要求1所述的水产养殖圈养平台，其特征在于，所述固定式平台框架下端焊接有若干支撑立柱。3.如权利要求1所述的水产养殖圈养平台，其特征在于，所述浮式平台框架下端固定有若干浮筒，或直接由若干浮块拼接而成。4.如权利要求1所述的水产养殖圈养平台，其特征在于，所述圈养桶预留空间中安装有圈养桶，圈养桶内安装有防逃捕捞网。

技术总结
本实用新型属于水产养殖技术领域，公开了一种水产养殖圈养平台，所述水产养殖圈养平台设置有平台框架；所述平台框架中间开设有若干均匀分布的圈养桶预留空间，所述平台框架在若干圈养桶预留空间之间设置有人行通道；所述平台框架有固定式和浮式两类，所述固定式平台框架下端焊接有若干支撑立柱，所述浮式平台框架下端固定有若干浮筒，或直接由浮块拼接而成；所述圈养桶预留空间中安装有圈养桶，圈养桶内安装防逃捕捞网。本实用新型中的水产养殖圈养平台提出了圈养固定式和漂浮式两类平台，适用于水产养殖圈养模式。于水产养殖圈养模式。于水产养殖圈养模式。

技术研发人员：何绪刚
受保护的技术使用者：华中农业大学
技术研发日：2021.04.13
技术公布日：2021/12/10
