可调节式宠物针灸保定架的制作方法

萌宠菠菠乐园
2024-12-16 16:59

可调节式宠物针灸保定架的制作方法

本实用新型涉及畜牧兽医教学设备技术领域，尤其是涉及一种可调节式宠物针灸保定架。

背景技术：

随着宠物行业的发展，针灸作为中国传统兽医学的瑰宝，因其具有操作的简易性与效果的实效性而被越来越多的宠物临床从业者所接受。目前使用的宠物针灸架主要以自制为主，针灸架各式各样，但是大部分的针灸架不可调节，有的虽可调节但占据较大空间。

另外，有的针灸架保定台主要以躯干部保定为主，保定台的保定面弧度不可调节，不能满足不同体型的宠物的针灸。

技术实现要素：

本实用新型提出一种可调节式宠物针灸保定架，方便将需要针灸的宠物进行保定，并可调整保定台的弯曲弧度，满足不同体型的宠物针灸。

本实用新型的技术方案是这样实现的：

可调节式宠物针灸保定架，包括：底座，所述底座上安装有保定架，所述保定架的两端均铰接于一保定台上；所述保定台的两端各对称安装有一保定装置，每一所述保定装置上均安装有一组相互平行的弧形压板，两组所述弧形压板交叉设置；

所述保定装置包括贯穿所述保定台的转轴，所述转轴的延伸方向与所述保定台的延伸方向一致，所述转轴上安装有所述弧形压板；还包括安装于所述保定台上的壳体，所述壳体内设置有一棘轮，所述棘轮套设于所述转轴上；所述壳体内还设置有滑轨，所述滑轨上滑动安装有滑块，所述滑块上安装有弹簧，所述弹簧的另一端安装于所述滑轨上；所述滑块上还设置有约束所述棘轮单向转动的棘爪，当所述弹簧复位时，所述棘爪与所述棘轮相抵靠；位于所述滑块远离所述棘轮的一端设置有磁块，所述磁块安装于所述滑轨的端部，当所述磁块吸引所述滑块时，所述棘爪与所述棘轮脱离；

所述保定台包括若干保定部，相邻两所述保定部之间铰接在一起；每两相邻所述保定部之间设置有一高度调节装置。

作为一种改进方式，所述保定部设置有四个，四个所述保定部依次交接在一起。

作为一种改进方式，所述高度调节装置包括承接台，所述承接台的上部抵靠在两相邻所述保定部上，所述承接台下部设置有滑套，所述滑套内套设有支撑杆，所述支撑杆设置有螺纹段，所述螺纹段螺纹安装于所述保定架上。

作为一种改进方式，所述保定部上设置有凸楞，所述承接台上设置有与所述凸楞相适配的凹陷部。

作为一种改进方式，所述棘轮包括棘轮本体，所述棘轮本体上安装有若干个棘轮端，所述棘轮端环绕所述棘轮本体外周面均布，两所述棘轮端之间形成棘轮面，所述棘轮面包括第一槽面部和第二槽面部；

所述棘爪包括平面部和楔面部，所述平面部与所述第一槽面部相抵，所述楔面部与所述第二槽面部相对应。

作为一种改进方式，所述弹簧设置有两根，两根所述弹簧对称设置于所述滑块的两侧。

作为一种改进方式，所述底座上安装有升降气缸，所述升降气缸的活塞杆固定于所述保定架上。

作为一种改进方式，所述滑块上安装有推拉把手，所述推拉把手延伸至所述壳体外部。

作为一种改进方式，所述转轴上安装有转动把手。

采用了上述技术方案，本实用新型的有益效果为：

由于本实用新型可调节式宠物针灸保定架，包括：底座，底座上安装有保定架，保定架的两端均铰接于一保定台上；保定台的两端各对称安装有一保定装置，每一保定装置上均安装有一组相互平行的弧形压板，两组弧形压板交叉设置，将宠物放置于保定台上，利用两组相互交叉的弧形压板将宠物压住；保定装置包括贯穿保定台的转轴，转轴上安装有弧形压板；还包括安装于保定台上的壳体，壳体内设置有一棘轮，棘轮套设于转轴上；壳体内还设置有滑轨，滑轨上滑动安装有滑块，滑块上安装有弹簧，弹簧的另一端安装于滑轨上；滑块上还设置有约束棘轮单向转动的棘爪；位于滑块远离棘轮的一端设置有磁块，磁块安装于滑轨的端部，将需要针灸的宠物放入保定台上，磁块与滑块脱离使弹簧复位，滑块在弹簧的作用下拉动棘爪与棘轮相抵靠，约束棘轮单向转动，由于棘轮套设于转轴上，不断转动转轴即可利用转轴上的弧形压板将宠物压紧；拉动滑块将滑块与磁块吸引时，棘爪与棘轮脱离，此时可随时转动转轴；保定台包括若干保定部，相邻两保定部之间铰接在一起；每两相邻保定部之间设置有一高度调节装置，可调整保定台的弯曲弧度，满足不同体型的宠物针灸。

由于高度调节装置包括承接台，承接台的上部抵靠在两相邻保定部上，承接台下部设置有滑套，滑套内套设有支撑杆，支撑杆设置有螺纹段，螺纹段螺纹安装于保定架上，转动支撑杆即可利用支撑杆顶升滑套，从而抬升承接台，继而提升两相邻的保定部，由于两相邻的保定部铰接在一起，顶升两相邻的保定部即可改变保定台的弯曲弧度。

由于保定部上设置有凸楞，承接台上设置有与凸楞相适配的凹陷部，从而保证承接台与保定部的相对位置。

由于棘轮包括棘轮本体，棘轮本体上安装有若干个棘轮端，棘轮端环绕棘轮本体外周面均布，两棘轮端之间形成棘轮面，棘轮面包括第一槽面部和第二槽面部；棘爪包括平面部和楔面部，平面部与第一槽面部相抵，楔面部与第二槽面部相对应，棘轮正向转动时，第二槽面部与楔面部相抵靠，随着转动的继续，第二槽面部与楔面部发生相对位移，同时弹簧被拉伸，从而使棘爪逐渐远离棘轮端直至与棘轮端脱离；然后弹簧复位，棘爪在弹簧的作用下插入下一个棘轮面内，如此往复；当棘轮反向转动时，平面部阻挡第一槽面部转动，从而实现棘爪约束棘轮只能单向转动。

由于底座上安装有升降气缸，升降气缸的活塞杆固定于保定架上，调节升降气缸即可调节保定架的高度，便于不同身高的操作者使用。

由于滑块上安装有推拉把手，推拉把手延伸至壳体外部，方便利用推拉把手滑动滑块，从而控制棘爪与棘轮脱离或抵靠。

由于转轴上安装有转动把手，便于转动转轴，省时省力。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

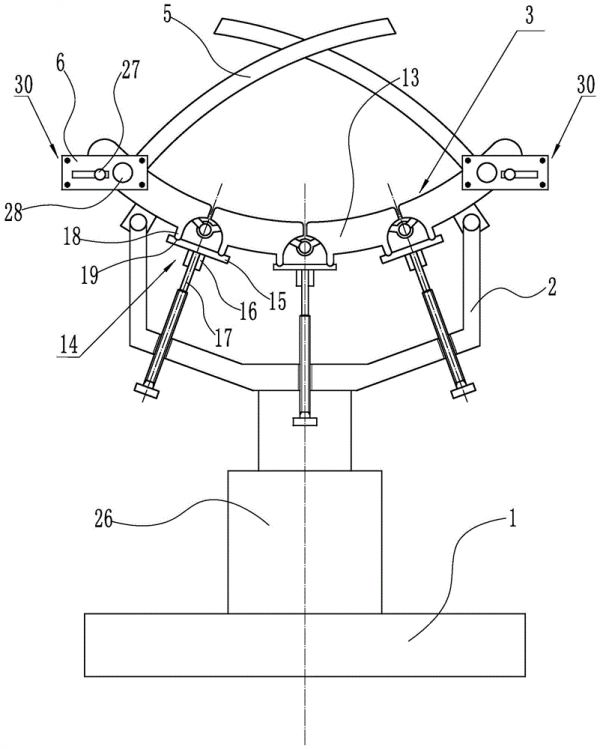

图1为本实用新型的结构示意图；

图2为图1的俯视图；

图3为图2中A-A向视图；

图4为图3中B处的放大示意图；

图5为图3的另一个状态的示意图；

其中：1-底座，2-保定架，3-保定台，4-转轴，5-弧形压板，6-壳体，7-棘轮，8-滑轨，9-滑块，10-弹簧，11-棘爪，12-磁块，13-保定部，14-高度调节装置，15-承接台，16-滑套，17-支撑杆，18-凸楞，19-凹陷部，20-棘轮端，21-棘轮面，22-第一槽面部，23-第二槽面部，24-平面部，25-楔面部，26-升降气缸，27-推拉把手，28-转动把手，29-棘轮本体，30-保定装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，本实用新型可调节式宠物针灸保定架，包括：底座1，底座1上安装有保定架2，保定架2的两端均铰接于一保定台3上；保定台3的两端各对称安装有一保定装置30，每一保定装置30上均安装有一组相互平行的弧形压板5，两组弧形压板5交叉设置。

如图2、图3和图5所示，保定装置30包括贯穿保定台3的转轴4，转轴4的延伸方向与保定台3的延伸方向一致，转轴4上安装有弧形压板5；还包括安装于保定台3上的壳体6，壳体6内设置有一棘轮7，棘轮7套设于转轴4上；壳体6内还设置有滑轨8，滑轨8上滑动安装有滑块9，滑块9上安装有弹簧10，弹簧10的另一端安装于滑轨8上；滑块9上还设置有约束棘轮7单向转动的棘爪11，当弹簧10复位时，棘爪11与棘轮7相抵靠；位于滑块9远离棘轮7的一端设置有磁块12，磁块12安装于滑轨8的端部，当磁块12吸引滑块9时，棘爪11与棘轮7脱离。

如图1所示，保定台3包括四个保定部13，四个保定部13依次交接在一起。相邻两保定部13之间铰接在一起；每两相邻保定部13之间设置有一高度调节装置14。

如图1所示，高度调节装置14包括承接台15，承接台15的上部抵靠在两相邻保定部13上，承接台15下部设置有滑套16，滑套16内套设有支撑杆17，支撑杆17设置有螺纹段，螺纹段螺纹安装于保定架2上。

如图1所示，保定部13上设置有凸楞18，承接台15上设置有与凸楞18相适配的凹陷部19。

如图3和图4所示，棘轮7包括棘轮本体29，棘轮本体29上安装有若干个棘轮端20，棘轮端20环绕棘轮本体29外周面均布，两棘轮端20之间形成棘轮面21，棘轮面21包括第一槽面部22和第二槽面部23；棘爪11包括平面部24和楔面部25，平面部24与第一槽面部22相抵，楔面部25与第二槽面部23相对应。

如图1所示，底座1上安装有升降气缸26，升降气缸26的活塞杆固定于保定架2上，由于升降气缸26为市面上常见的，结构为本领域所属普通技术人员所熟知的，在此不做赘述。

滑块9上安装有推拉把手27，推拉把手27延伸至壳体6外部。

转轴4上安装有转动把手28。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
