【GoKit试用体验】+ GoKit之微信宠物屋

萌宠菠菠乐园
2024-12-19 21:27

`` 本帖最后由格古洛于 2015-6-6 14:47 编辑

拿到这块GoKit开发板的时候，不知道怎么下手开发。幸运的是，人性化的机智云为每一块出场的GoKit内置了一个Demo产品“微信宠物屋”，所以我就按照开发指南一步一步地体验这个Demo。下面让我介绍一下我是怎么做的：
第一步：下载 IoE Demo App
IoE Demo是机智云推出的智能硬件调试工具，通过IoE Demo App可以对GoKit进行绑定与远程控制等操作，也可以作为其他基于机智云开发的智能硬件项目的调试工具。我通过扫描说明书上的黄色二维码下载并安装IoE Demo。

IoE DeMO 图标

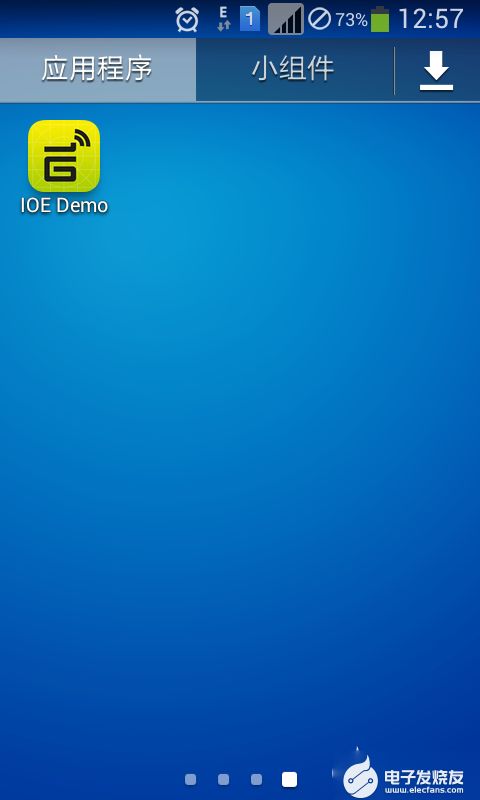

图1 IoE Demo安装成功后的图标

第二步：配置GoKit连接网络
   根据机智云官方网掌上的介绍，GoKit通过WiFi通信模块以无线的方式连接路由器并接入互联网，这里我们需要做的就是把可用WiFi的路由器SSID和密码告诉GoKit（就像你新买的手机需要输入家里的WiFi密码一样）,但GoKit没有键盘和屏幕，如何做到呢？GoKit提供三种配置方式：AirLink 、WebConfig、 SoftAP。
   这里我使用的是AirLink配置入网：
   1、使用USB电源线为GoKit供电并开机

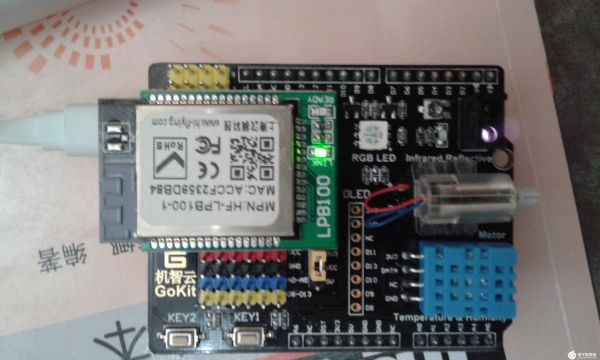

图2 GoKit开机

注：红灯[ready]常亮、绿灯[link]缓慢闪烁

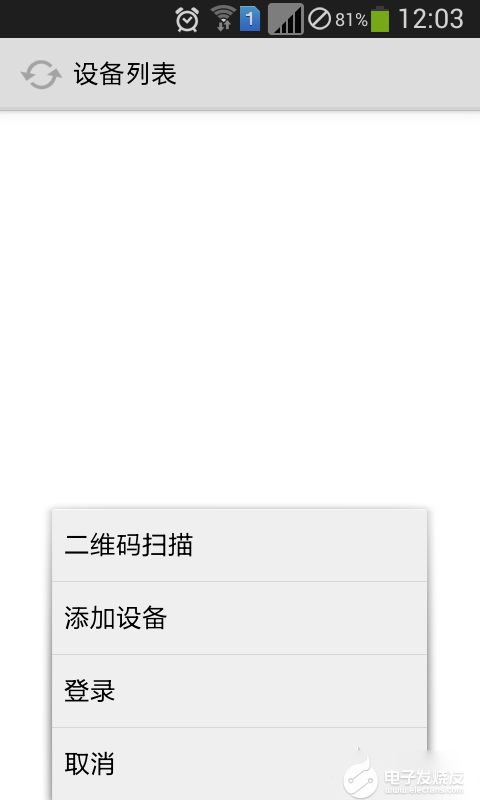

2、手机接入WiFi网络，打开 IoE Demo，点击“菜单”，选择“添加设备”

添加设备

图３ IoE Demo添加设备界面

注：本人手机界面没有“菜单”，我是点击手机触摸板上的“三”键弹出的菜单

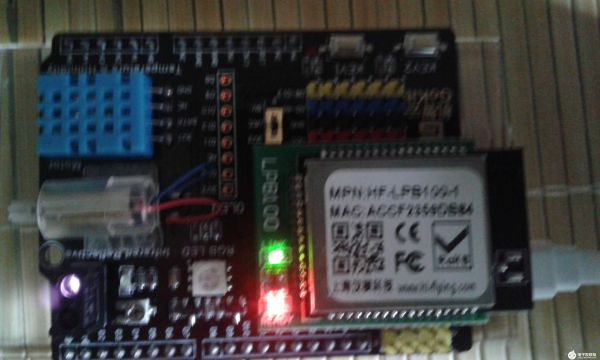

图4 连接成功

注：连上WiFi后，WIFI核心板上的[ready]红灯和[link]绿灯交替闪烁

３、长按GoKit上的“KEY2”，[RGB LED]灯亮绿色，表示GoKit进入配置模式

配置模式

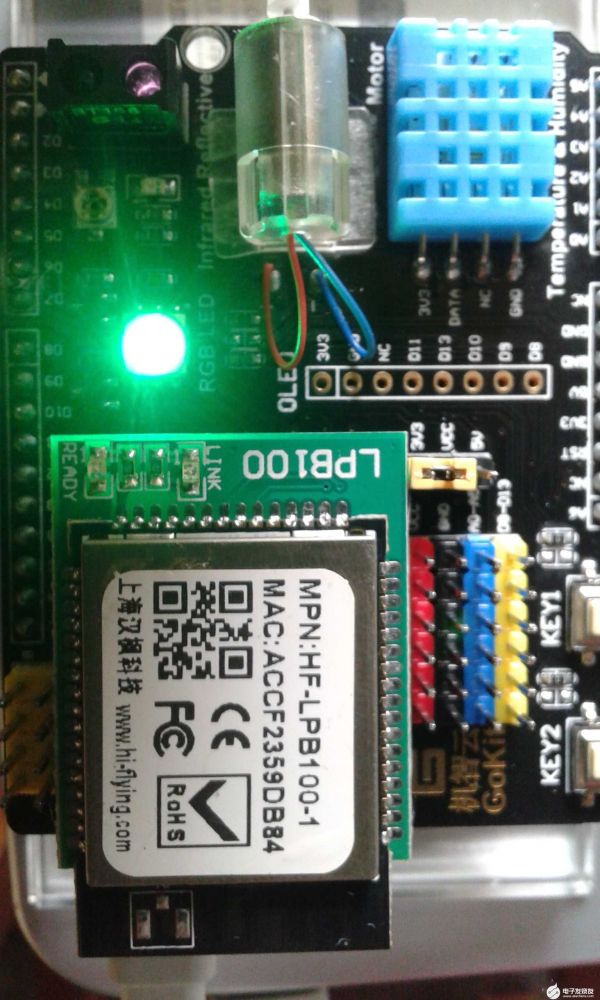

图5 GoKit配置模式

注：根据说明书所述，Arduino版本短按“KEY2”

4、App上输入正在使用的WiFi网络密码并点击配”配置“，等待设备接入WiFi网络

注：忘记截图，配置之后不知道怎么去掉配置

5、返回IoE Demo主界面，刷新设备列表后可已发现新设备“微信宠物屋”，点击进入设备绑定界面，查看设备相关信息。

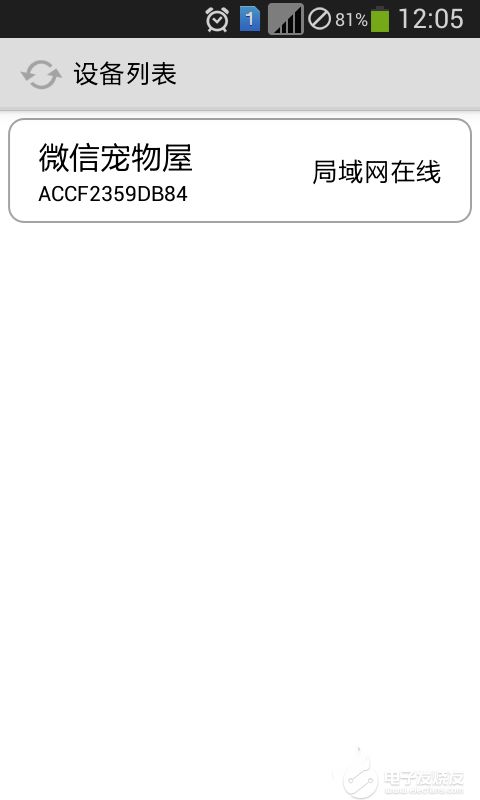

图6 设备绑定完成

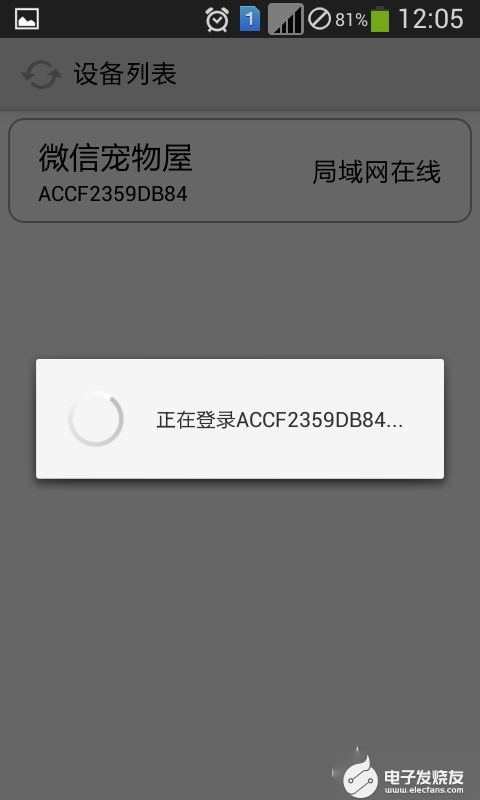

图7 点击登陆设备

6、保证设备正常联网的情况下，通过局域网或远程对设备进行查看和控制

IoE DeMO 红灯

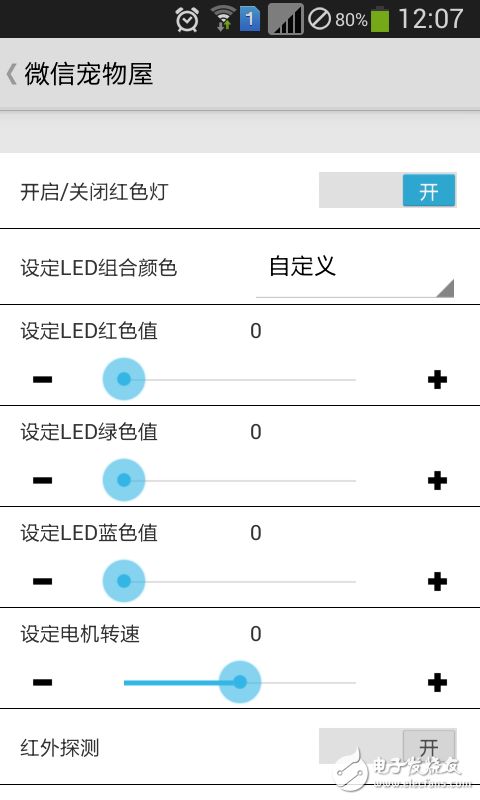

图8 控制设备红色灯亮

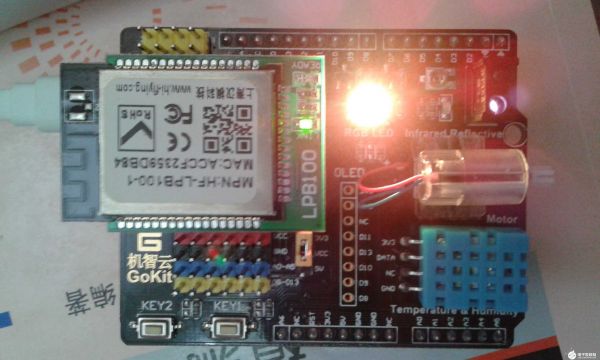

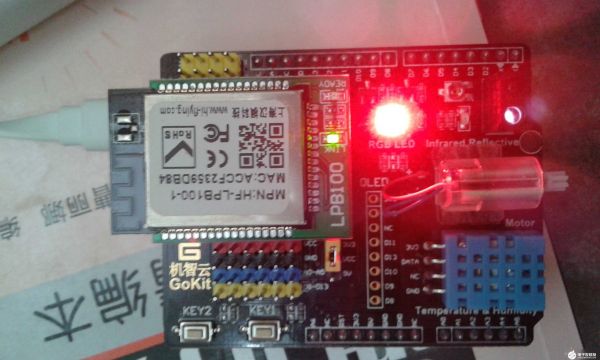

图9 设备[RGB LED]灯显示红色

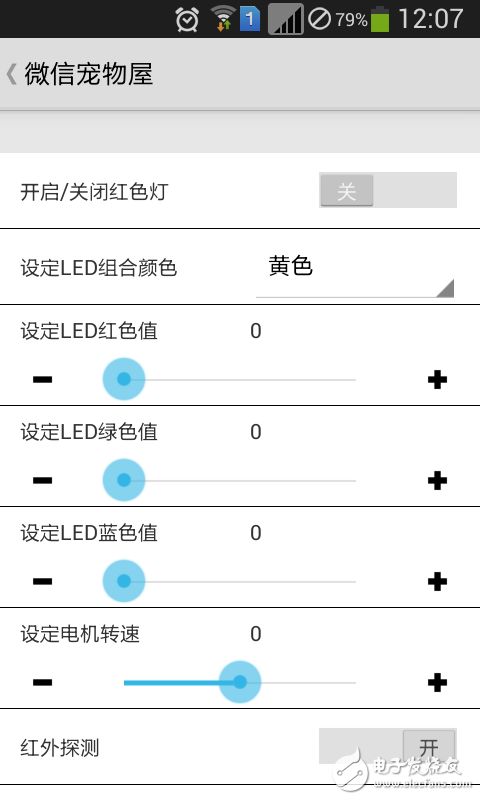

图10 控制设备[RGB LED]灯显示黄色

图11 设备[RGB LED]灯显示黄色

注：手机像素不太好，拍不清楚~

IoE DeMO 蓝色100

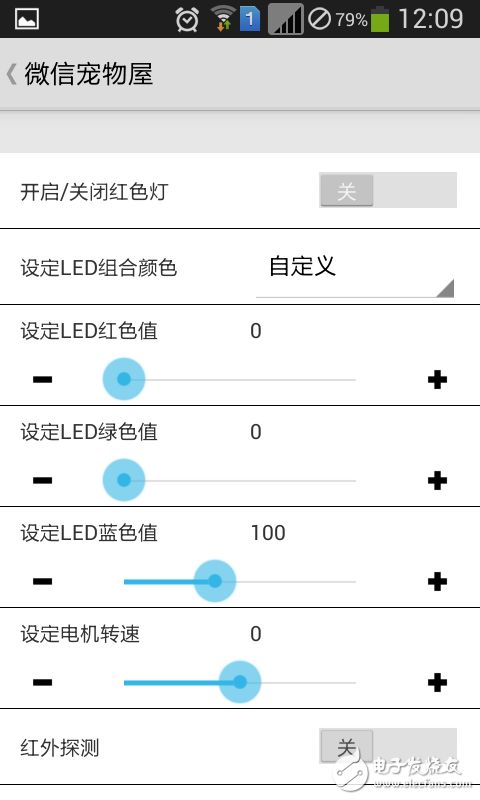

图12 控制设备[RGB LED]灯显示蓝色，色值为100

蓝色100

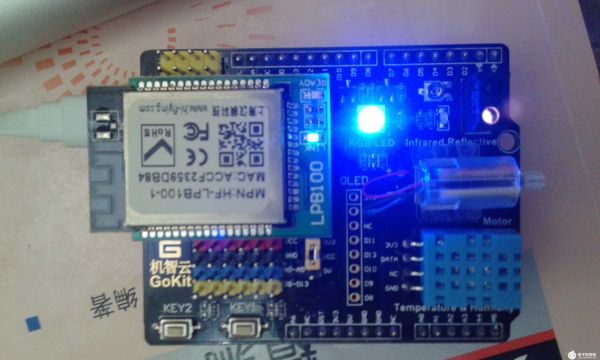

图13 设备[RGB LED]灯显示蓝色，色值为100

蓝色200

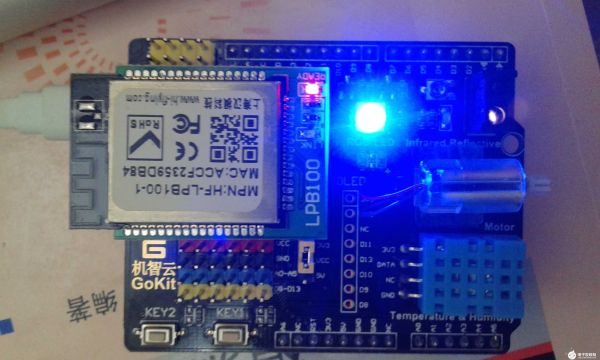

图14 设备[RGB LED]灯显示蓝色，色值为200

注：同样由于手机像素太差，看不太清楚

7、当GoKit连接网络后，可以通过微信直接进行状态查看和控制

微信1

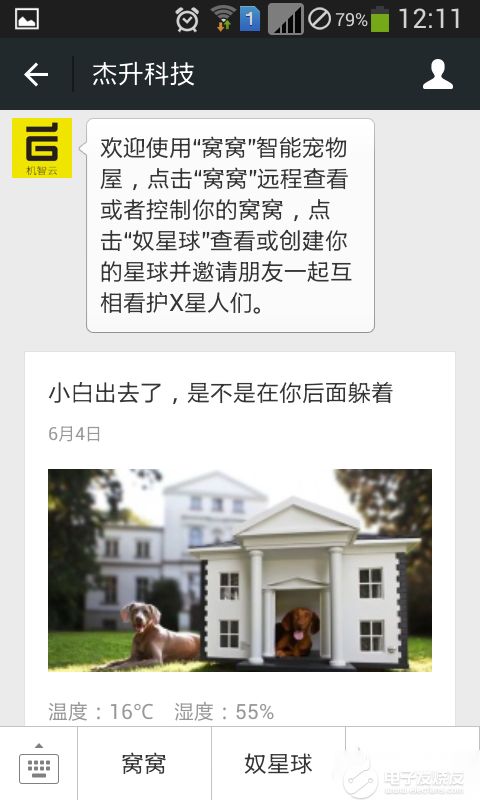

图15 微信控制平台

微信2

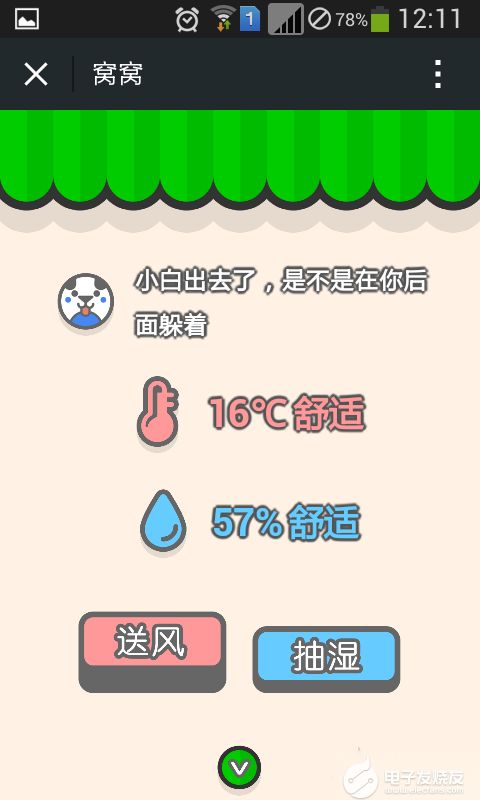

图16 查看设备温湿度状态

注：点击送风和抽湿可控制电机正反转动

微信3

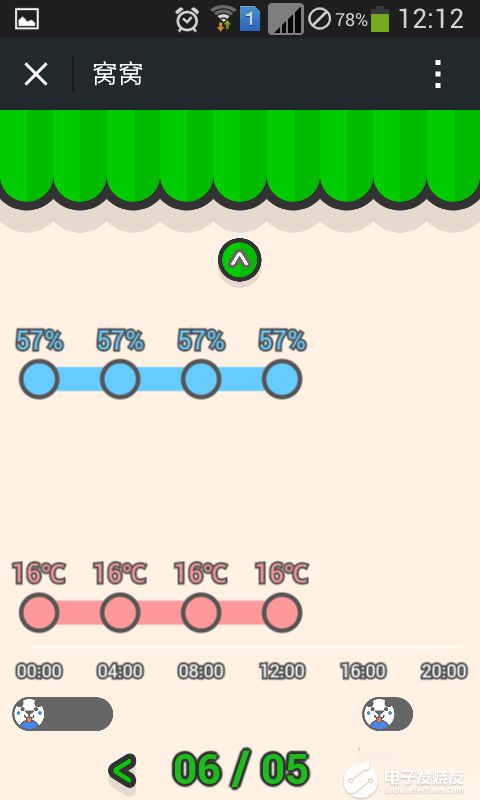

图17 设备温湿度状态历史纪录

   微信宠物屋是机智云为了让我们新接触GoKit的人更好地理解GoKit的功能和开发流程，而内置的一个Demo，下面我说一下我在体验过程中遇到的一些问题。             首先，开发板要工作在网络环境比较好的情况下，否则，在使用IoE Demo的时候常常会出现登陆不上、登陆成功却显示设备离线，或者登陆过程较慢等情况；并且从IoE Demo发送的指令可能会有一定的延迟，具体要看使用者的网络情况。    第二，如果手机与开发板连接同一个WiFi，在IoE Demo上会显示局域网在线；如果是用不同WiFi或者234G网络的话，则会显示远程在线，会影响到指令的延迟执行。
   第三，其实短按开发板上的“KEY1”可以触发[RGB LED]灯显示绿色并且电机转动；短按开发板上的“KEY2”可以触发[RGB LED]灯显示蓝色并且电机向另一方向转动；短按USER KEY则点击转动暂停，[RGB LED]灯显示红色
   最后，我分享一下从机智云官网上下载的源码。
      “微信宠物屋”MCU源码：

“微信宠物屋”IoE Demo APP 源码：

最后，由于我的表达能力有限，在此恳请各位大神指正我的错误表述，我会及时改正，谢谢~
``
