一种新型宠物网球发射器的制作方法

萌宠菠菠乐园
2024-12-23 08:38

一种新型宠物网球发射器的制作方法

本实用新型属于宠物用具技术领域，具体涉及一种新型宠物网球发射器。

背景技术：

宠物用品有狗类附属用品；猫类附属用品；猫、狗洁净用品；其他小动物附属用品；两栖类动物，昆虫如蚂蚁和鞘翅目、蛛型纲如蝎子、蜘蛛，爬行动物用品；笼养鸟、飞禽、野鸟等用品；淡水或咸水观赏鱼用品；给宠物及其主人的礼品、纪念品。世界范围内的宠物消费正呈大幅上涨趋势，亚洲市场被认为是最有希望的市场，而中国在亚洲宠物市场发展中占有重要比重。中国目前至少有宠物1亿只(条)，宠物经济的市场潜力也达到150亿元人民币。有专家对未中国宠物市场的发展状况进行了预测，预计2008年以前，仅中国的宠物食品和宠物用品市场的定值销售额就将超过60亿元人民币。

然而，传统的宠物用网球发射器在使用过程中存在缺陷，当用户夏季炎热天气使用时，手掌握在把手上，手掌出汗等会导致掌心皮肤闷热，使用过程中不舒适。

技术实现要素：

本实用新型的目的在于提供一种新型宠物网球发射器，以解决上述背景技术中提出的传统的宠物用网球发射器在使用过程中存在缺陷，当用户夏季炎热天气使用时，手掌握在把手上，手掌出汗等会导致掌心皮肤闷热，使用过程中不舒适问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型宠物网球发射器，包括发射器外壳体，所述发射器外壳体的一端设置有网球发射口另一端设置有尾部挂扣，所述发射器外壳体的上方设置有挂扣突起，且发射器外壳体的下方设置有发射器手柄，所述发射器外壳体的下方靠近发射器手柄的左上方设置有发射开关，所述发射器手柄的外侧设置有橡胶弹簧层，且发射器手柄的外侧靠近橡胶弹簧层的内部设置有橡胶弹簧，所述橡胶弹簧层的外侧设置有通风小孔，且橡胶弹簧层的外侧靠近手柄外侧多孔层的表面设置有通风小孔。

优选的，所述手柄外侧多孔层的内部以及表面均匀分布有通风小孔。

优选的，所述橡胶弹簧层的内部均匀分布有橡胶弹簧，所述橡胶弹簧一端连接手柄外侧多孔层的内侧另一端连接发射器手柄的外侧。

优选的，所述尾部挂扣与发射器外壳体通过螺栓固定连接。

优选的，所述橡胶弹簧为圆柱型结构。

与现有技术相比，本实用新型的有益效果是：在网球发射器手柄处设计了两侧透气网，内层为中空的橡胶弹簧层，便于用户按压手柄，使手柄在抓握时弹性十足；外层为海绵状多孔层，用户在抓握时可以通过小孔来排气，使得手掌心的的皮肤得到通风；在用户抓握手柄时，内层的橡胶弹簧会收缩，使得小孔内部的空气流通，同时富有弹性使得抓握手感更好。

附图说明

图1为本实用新型的结构示意图；

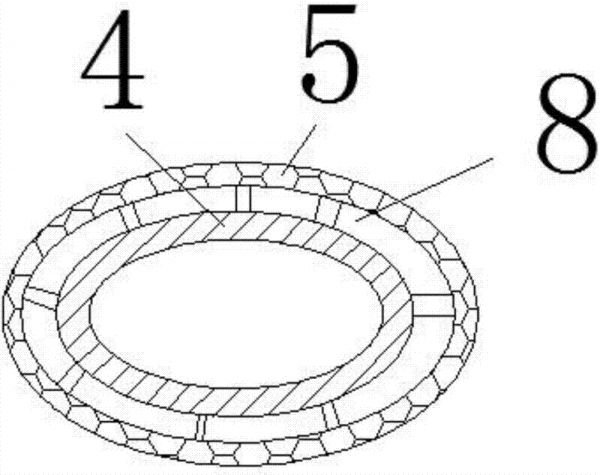

图2为本实用新型的手柄剖视图；

图3为本实用新型的手柄部分结构图；

图中：1-网球发射口、2-挂扣突起、3-尾部挂扣、4-发射器手柄、5-手柄外侧多孔层、6-发射开关、7-发射器外壳体、8-橡胶弹簧层、9-橡胶弹簧、10-通风小孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图3，本实用新型提供一种技术方案：一种新型宠物网球发射器，包括发射器外壳体7，发射器外壳体7的一端设置有网球发射口1另一端设置有尾部挂扣3，发射器外壳体7的上方设置有挂扣突起2，且发射器外壳体7的下方设置有发射器手柄4，发射器外壳体7的下方靠近发射器手柄4的左上方设置有发射开关6，发射器手柄4的外侧设置有橡胶弹簧层8，且发射器手柄4的外侧靠近橡胶弹簧层8的内部设置有橡胶弹簧9，橡胶弹簧层8的外侧设置有通风小孔10，且橡胶弹簧层8的外侧靠近手柄外侧多孔层5的表面设置有通风小孔10。

本实施例中，优选的，手柄外侧多孔层5的内部以及表面均匀分布有通风小孔10。

本实施例中，优选的，橡胶弹簧层8的内部均匀分布有橡胶弹簧9，橡胶弹簧9一端连接手柄外侧多孔层5的内侧另一端连接发射器手柄4的外侧。

本实施例中，优选的，尾部挂扣3与发射器外壳体7通过螺栓固定连接。

本实施例中，优选的，橡胶弹簧9为圆柱型结构。

本实用新型的工作原理及使用流程：本实用新型安装好过后，在使用过程中，当用户手握发射器手柄4时，发射器手柄4最外侧的手柄外侧多孔层5与手掌皮肤接触，由于手柄外侧多孔层5表面以及内部均匀分布有多个通风小孔10，使得在用户手握发射器手柄4时，不不断的挤压橡胶弹簧层8，橡胶弹簧层8内部的橡胶弹簧9不断的被挤压变形以及恢复原状，使得内部的空气不断的流通，然后使得手掌皮肤通过通风小孔10得到充分的空气流通。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
