宠物药浴装置的制作方法

萌宠菠菠乐园
2025-01-18 18:07

宠物药浴装置的制作方法

本技术涉及宠物护理设备，具体是指宠物药浴装置。

背景技术：

1、随着宠物保有量的增加，宠物健康与护理问题日益受到人们的关注。药浴是宠物护理中常见的治疗方式，但传统的药浴方法往往存在操作不便、药液温度控制不准确、药液循环效果差等问题。因此，开发一种新型的宠物药浴装置，提高药浴效果和操作便利性，已成为当前行业内的迫切需求。

技术实现思路

1、本实用新型提供一种宠物药浴装置，旨在解决现有技术中存在的问题，提供一种操作简便、药液温度控制准确、药液循环效果好的宠物药浴装置。

2、为解决上述技术问题，本实用新型提供的技术方案为：宠物药浴装置，包括：

3、壳体，壳体为中空的长方体结构且顶部开设有槽口，槽口处通过合页转动装配有可开闭的盖板；壳体内部为半开放式的腔体，腔底中部通过绑带固定扣固定有腰部绑带，腰部绑带周围开设有四个孔洞，壳体下方焊接有四根中空的支柱，支柱与腔底的四个孔洞连通；

4、药液箱，药液箱设置在壳体侧部，药液箱的内侧箱壁上贴附有加热用的加热丝及附属电控配件，药液箱顶部设有加液口，底部设有排液口，药液箱的加液口通过管路连接药液泵的进液泵口，药液泵设置在药液箱一侧且固定在壳体侧部，药液泵的出液泵口通过一根主输液管连通至壳体内；

5、药液循环机构，药液循环机构由药液箱、药液泵、药液循环孔、三通、侧输液管、连接管、主输液管组成，药液泵的进液泵口通过管路与药液箱连通，药液泵的出液泵口通过主输液管与三通的一个阀口连通，三通剩余的两个阀口分别于两侧的侧输液管连通，侧输液管上加工有多个药液循环孔；药液箱内设有水温传感器，水温传感器实时获取药液箱内药液的温度数据并传输至药液箱的主控装置内，主控装置包括cpu主控芯片、电源及附属控制电路，主控装置根据获取的药液温度数据与设定的温度标准进行比对，选择是否启动加热丝对药液进行升温。

6、本实用新型与现有技术相比的优点在于：通过药液循环机构实现了药液的均匀循环，提高了药浴效果。同时，药液箱内的加热丝及主控装置，可以精确控制药液温度，提高了药浴的舒适性。此外，装置操作简单，使用方便，为宠物主人提供了极大的便利。

7、进一步的，壳体后部一体成型加工有外凸部，外凸部内设置有三通。

8、进一步的，侧输液管由左侧输液管、右侧输液管两部分组成，左侧输液管和右侧输液管分别设有两截，每截管体件通过连接管连通，所有管体上均加工有药液循环孔。

9、进一步的，左侧输液管.接通在三通的一个阀口上，右侧输液管.接通在三通的另一个阀口上。

10、进一步的，支柱下端开设有合页转动装配的放液门。

11、进一步的，支柱底部装配有防滑底垫。

12、进一步的，盖板前部开设有圆形开口用于宠物头部伸出。

13、进一步的，药液泵包含定时功能，可对药液抽取或回收的循环工作流程进行时间订制。

14、进一步的，腰部绑带一端设有绒毛贴面，另一端背面设有刺毛贴面，腰部绑带通过绒毛贴面与刺毛贴面的贴附实现两端的连接。

技术特征：

1.宠物药浴装置，其特征在于包括：

2.根据权利要求1所述的宠物药浴装置，其特征在于：所述壳体(2)后部一体成型加工有外凸部(9)，外凸部(9)内设置有三通(13)。

3.根据权利要求2所述的宠物药浴装置，其特征在于：所述侧输液管(14)由左侧输液管(14.1)、右侧输液管(14.2)两部分组成，左侧输液管(14.1)和右侧输液管(14.2)分别设有两截，每截管体件通过连接管(15)连通，所有管体上均加工有药液循环孔(10)。

4.根据权利要求3所述的宠物药浴装置，其特征在于：所述左侧输液管(14.1)接通在三通(13)的一个阀口上，右侧输液管(14.2)接通在三通(13)的另一个阀口上。

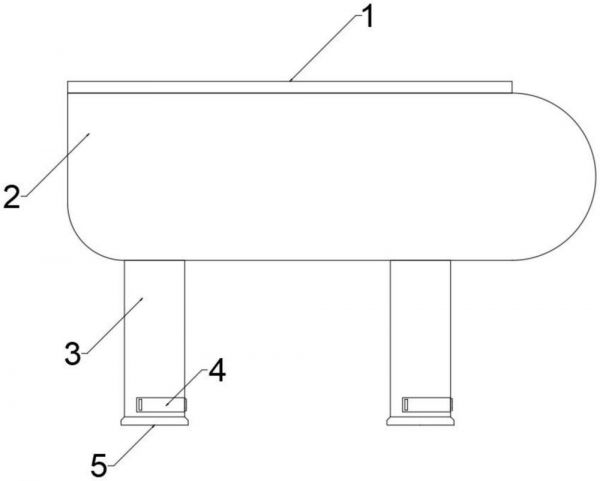

5.根据权利要求1所述的宠物药浴装置，其特征在于：所述支柱(3)下端开设有合页转动装配的放液门(4)。

6.根据权利要求1所述的宠物药浴装置，其特征在于：所述支柱(3)底部装配有防滑底垫(5)。

7.根据权利要求1所述的宠物药浴装置，其特征在于：所述盖板(1)前部开设有圆形开口(8)用于宠物头部伸出。

8.根据权利要求1所述的宠物药浴装置，其特征在于：所述药液泵(7)包含定时功能，可对药液抽取或回收的循环工作流程进行时间订制。

9.根据权利要求1所述的宠物药浴装置，其特征在于：所述腰部绑带(11)一端设有绒毛贴面，另一端背面设有刺毛贴面，腰部绑带(11)通过绒毛贴面与刺毛贴面的贴附实现两端的连接。

技术总结
本技术公开了宠物药浴装置，涉及宠物护理设备技术领域，包括壳体、药液箱、药液循环机构。本技术与现有技术相比的优点在于：通过药液循环机构实现了药液的均匀循环，提高了药浴效果。同时，药液箱内的加热丝及主控装置，可以精确控制药液温度，提高了药浴的舒适性。此外，装置操作简单，使用方便，为宠物主人提供了极大的便利。

技术研发人员：李凌洁
受保护的技术使用者：李凌洁
技术研发日：20240308
技术公布日：2024/12/30
