一种宠物食品挤压成型装置的制作方法

萌宠菠菠乐园
2025-02-15 22:04

一种宠物食品挤压成型装置的制作方法

本技术涉及宠物食品，特别涉及一种宠物食品挤压成型装置。

背景技术：

1、宠物指人们为了精神目的，而不是为了经济目的而豢养的生物，传统的宠物是指哺乳纲或鸟纲的动物，养着用于玩赏和作伴，实际生活中的宠物包括鱼纲、爬行纲、两栖纲、昆虫，甚至植物，用于观赏、作伴、舒缓人们的精神压力，宠物食品是专门为宠物、小动物提供的食品，介于人类食品与传统畜禽饲料之间的高档动物食品，对宠物食品加工时，需要对其进行挤压加工，这就需要一种宠物食品挤压成型装置对其进行加工，挤压成型是指靠压力机和模具对材料等施加外力，使之产生塑性变形或分离的加工方式。

2、上述现有技术还有很多问题，宠物食品挤压成型装置难以对模具进行更换，在加工时，会需要对不同的宠物食品进行加工，模具难以适应不同的模具，模具难以进行更换来适应不同的食品加工。

技术实现思路

1、本实用新型的目的是提供一种宠物食品挤压成型装置，用以解决现有的宠物食品挤压成型装置难以对模具进行更换的缺陷。

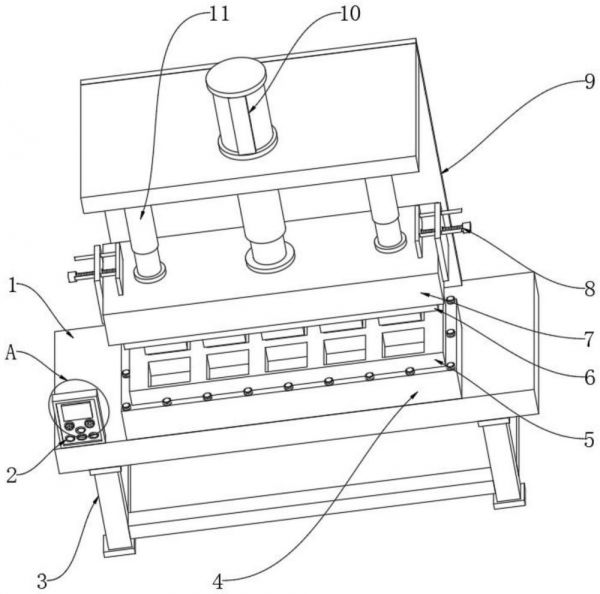

2、为了解决上述技术问题，本实用新型提供如下技术方案：一种宠物食品挤压成型装置，包括工作台；

3、所述工作台的底端安装有支脚，所述工作台顶端的一侧安装有感应机构，所述工作台的顶端安装有第一安装块；

4、所述第一安装块的内部活动连接有下模具，所述下模具的内部安装有出料结构，所述工作台的顶端安装有安装架，所述安装架的顶端安装有液压杆；

5、所述液压杆的底端安装有第二安装块，所述第二安装块的顶端安装有连接杆，所述第二安装块的底端安装有上模具，所述第二安装块的两侧均安装有拆装结构，且拆装结构包括固定板、安装板、导向杆、螺纹杆和定位块，所述安装板安装在第二安装块的顶端，所述安装板顶端的两侧均安装有导向杆，所述安装板的一侧活动连接有螺纹杆，所述螺纹杆的外侧活动连接有固定板。

6、使用时，首先液压杆工作可以带动第二安装块和上模具升降，上模具和下模具相互配合，上模具和下模具配合可以对材料挤压成型，连接杆可以伸缩，连接杆可以防止第二安装块出现偏移的情况，将材料放入下模具内部的槽体内部后，弹簧具有弹性，当下模具下压时，材料和上模具的压力会推动顶板下降，顶板和上模具之间的材料会成型，材料成型后，上模具上升后，弹簧的弹性会带动顶板上升，顶板会将食品顶出，方便食品出料，伸缩杆可以伸缩，伸缩杆可以防止顶板出现偏移的情况。

7、优选的，所述感应机构包括红外传感器、控制板、报警器和指示灯，所述红外传感器安装在第一安装块的顶端，所述控制板安装在工作台的顶端，所述控制板的一端安装有指示灯，所述控制板的一端安装有报警器，红外传感器工作可以感应到人的手或其他异物，当红外传感器感应到异物时，就可以发出信号，发出的信号会控制控制板上的报警器和指示灯进行工作，报警器回发出声音，来提醒使用者注意安全，防止伤人或其他情况，控制板内部的信息收发模块可以发出信号给后台，提醒工作人员。

8、优选的，所述第一安装块的顶端设置有卡槽，所述下模具的底端设置有卡块，所述第一安装块和下模具构成卡合结构，卡合结构便于拆卸。

9、优选的，所述固定板的一侧安装有定位块，且定位块关于固定板的中轴线呈对称分布，定位块可以插入上模具内部对上模具进行固定。

10、优选的，所述螺纹杆的外侧壁上均匀设置有外螺纹，所述固定板的内侧壁上均匀设置有与外螺纹相互配合的内螺纹，所述螺纹杆与固定板为螺纹连接，螺纹杆旋转就可以带动固定板移动。

11、优选的，所述出料结构包括顶板、弹簧和伸缩杆，所述伸缩杆安装在下模具的内部，所述伸缩杆的顶端安装有顶板，所述顶板的底端安装有弹簧，将材料放入下模具内部的槽体内部后，顶板和下模具通过弹簧和伸缩杆进行连接，弹簧具有弹性，当下模具下压时，材料和上模具的压力会推动顶板下降，顶板和上模具之间的材料会成型，材料成型后，上模具上升后，弹簧的弹性会带动顶板上升，顶板会将食品顶出，方便食品出料。

12、优选的，所述弹簧的形状呈螺旋形，所述弹簧和顶板构成弹性连接，弹簧具有弹性。

13、本实用新型提供的宠物食品挤压成型装置，其优点在于：通过在第一安装块的顶端活动连接有下模具，下模具和第一安装块构成卡合结构，下模具可以插入第一安装块内部，下模具可以进行更换，上模具和第二安装块构成卡合结构，可以将上模具卡入第二安装块内部，然后螺纹杆和固定板构成螺纹连接，螺纹杆可以在安装板一侧进行旋转，螺纹杆旋转就可以带动固定板移动，固定板移动就可以带动定位块移动，定位块移动可以卡入上模具和第二安装块内部，对上模具固定，需要更换上模具时，可以移动固定板，让定位块不再卡住上模具，就可以对上模具进行更换，以此来达成宠物食品挤压成型装置便于对模具进行更换的目的。

14、通过在第一安装块的顶端安装有红外传感器，红外传感器工作可以感应到人的手或其他异物，当红外传感器感应到异物时，就可以发出信号，发出的信号会控制控制板上的报警器和指示灯进行工作，报警器回发出声音，来提醒使用者注意安全，防止伤人或其他情况，控制板内部的信息收发模块可以发出信号给后台，提醒工作人员，以此来达成宠物食品挤压成型装置便于提高安全性的目的。

15、通过在下模具的内部设置有顶板，将材料放入下模具内部的槽体内部后，顶板和下模具通过弹簧和伸缩杆进行连接，弹簧具有弹性，当下模具下压时，材料和上模具的压力会推动顶板下降，顶板和上模具之间的材料会成型，材料成型后，上模具上升后，弹簧的弹性会带动顶板上升，顶板会将食品顶出，方便食品出料，伸缩杆可以伸缩，伸缩杆可以防止顶板出现偏移的情况，以此来达成宠物食品挤压成型装置便于材料自动出料的目的。

技术特征：

1.一种宠物食品挤压成型装置，包括工作台(1)；

2.根据权利要求1所述的一种宠物食品挤压成型装置，其特征在于：所述感应机构(2)包括红外传感器(201)、控制板(202)、报警器(203)和指示灯(204)，所述红外传感器(201)安装在第一安装块(4)的顶端，所述控制板(202)安装在工作台(1)的顶端，所述控制板(202)的一端安装有指示灯(204)，所述控制板(202)的一端安装有报警器(203)。

3.根据权利要求1所述的一种宠物食品挤压成型装置，其特征在于：所述第一安装块(4)的顶端设置有卡槽，所述下模具(5)的底端设置有卡块，所述第一安装块(4)和下模具(5)构成卡合结构。

4.根据权利要求1所述的一种宠物食品挤压成型装置，其特征在于：所述固定板(801)的一侧安装有定位块(805)，且定位块(805)关于固定板(801)的中轴线呈对称分布。

5.根据权利要求1所述的一种宠物食品挤压成型装置，其特征在于：所述螺纹杆(804)的外侧壁上均匀设置有外螺纹，所述固定板(801)的内侧壁上均匀设置有与外螺纹相互配合的内螺纹，所述螺纹杆(804)与固定板(801)为螺纹连接。

6.根据权利要求1所述的一种宠物食品挤压成型装置，其特征在于：所述出料结构(12)包括顶板(1201)、弹簧(1202)和伸缩杆(1203)，所述伸缩杆(1203)安装在下模具(5)的内部，所述伸缩杆(1203)的顶端安装有顶板(1201)，所述顶板(1201)的底端安装有弹簧(1202)。

7.根据权利要求6所述的一种宠物食品挤压成型装置，其特征在于：所述弹簧(1202)的形状呈螺旋形，所述弹簧(1202)和顶板(1201)构成弹性连接。

技术总结
本技术公开了一种宠物食品挤压成型装置，包括工作台，工作台的底端安装有支脚，工作台顶端的一侧安装有感应机构，螺纹杆的外侧活动连接有固定板。本技术通过在第一安装块的顶端活动连接有下模具，下模具可以插入第一安装块内部，下模具可以进行更换，可以将上模具卡入第二安装块内部，然后螺纹杆和固定板构成螺纹连接，螺纹杆旋转就可以带动固定板移动，固定板移动就可以带动定位块移动，定位块移动可以卡入上模具和第二安装块内部，对上模具固定，需要更换上模具时，可以移动固定板，让定位块不再卡住上模具，就可以对上模具进行更换，以此来达成宠物食品挤压成型装置便于对模具进行更换的目的。

技术研发人员：赵裕磊
受保护的技术使用者：高乔宠物食品（浙江）有限公司
技术研发日：20240301
技术公布日：2024/12/2
