一种宠物食品加工用筛选装置的制作方法
本技术涉及宠物食品加工，具体是一种宠物食品加工用筛选装置。
背景技术：
1、宠物食品是专门为宠物和小动物提供的食品，介于人类食品与传统畜禽饲料之间的高档动物食品，部分宠物食品为颗粒形状，在宠物的饲养过程中，宠物的食品也多种多样，在宠物食品的加工过程中，会产生颗粒大小不同的宠物食品，因此需要使用到筛选设备对宠物食品进行筛选。
2、现有的宠物食品加工用筛选装置，在使用一段时间后，筛网上会粘附一定量的宠物食品碎渣，特别是物料潮湿的情况下，如果不及时清理，这些碎渣会发霉，并随后续的筛选过程进入到宠物食品中，从而影响宠物食品的品质，甚至会威胁宠物的生命健康，并且常规的拆装十分不便，还会影响生产的效率，使用较为不便，因此，针对以上现状，迫切需要开发一种宠物食品加工用筛选装置，以克服当前实际应用中的不足。
技术实现思路
1、本实用新型的目的在于提供一种宠物食品加工用筛选装置，以解决上述背景技术中提出的问题。
2、为实现上述目的，本实用新型提供如下技术方案：

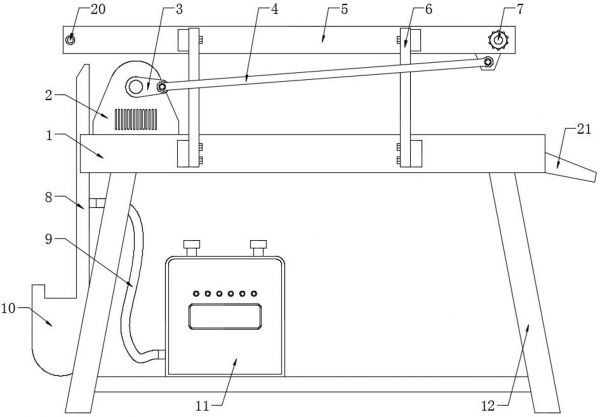

3、一种宠物食品加工用筛选装置，包括支撑架，还包括：
4、支撑放料板，所述支撑放料板固定安装在所述支撑架上，支撑放料板的正上方设置有筛选框架，所述筛选框架通过多根弹性钢板与所述支撑放料板固定连接；
5、晃动组件，所述晃动组件分别与所述支撑放料板和筛选框架相连接；
6、筛板，所述筛板位于所述筛选框架内，且所述筛板的一端设有转动套筒，所述转动套筒内套设有支撑杆，并与所述支撑杆转动连接，且所述支撑杆固定在所述筛选框架内；
7、位置调节组件，所述位置调节组件分别与所述筛选框架和筛板相连接；以及
8、清洗组件，所述清洗组件与所述支撑架固定连接，且所述清洗组件还与所述筛板可分离连接。
9、作为本实用新型进一步的方案：所述位置调节组件包括：
10、定位旋转头，所述定位旋转头转动安装在所述筛选框架上，且所述定位旋转头上固定安装有侧挡板，所述侧挡板与所述筛板的端部可分离连接；
11、电磁滑动板，所述电磁滑动板固定安装在所述侧挡板上；以及
12、光滑导向板，所述光滑导向板与所述筛板固定连接，并与所述电磁滑动板滑动连接。
13、作为本实用新型进一步的方案：还包括：推拉部，所述推拉部位于所述筛板的端部上；以及
14、导料斗，所述导料斗固定安装在所述支撑放料板上。
15、作为本实用新型进一步的方案：所述晃动组件包括：
16、驱动控制箱，所述驱动控制箱固定安装在所述支撑放料板上；
17、曲柄杆，所述曲柄杆与所述驱动控制箱转动连接；以及
18、连杆，所述连杆的两端分别与所述曲柄杆和筛选框架转动连接。
19、作为本实用新型进一步的方案：所述清洗组件包括：
20、清洁槽，所述清洁槽固定安装在所述支撑架上；
21、放置槽板，所述放置槽板与所述清洁槽相连接，并与所述筛板可分离连接，且所述放置槽板上还设有多个喷水口；以及
22、清水箱，所述清水箱固定安装在所述支撑架上，且所述清水箱还通过冲洗管与所述放置槽板相连接。
23、与现有技术相比，本实用新型的有益效果是：
24、在宠物食品的生产过程中，需要对不同规格的宠物食品进行筛选，以便于将宠物食品根据品质进行分类，便于后续销售，在对宠物食品进行筛选过程中，首先，可将需要筛选的宠物食品倒入筛选框架内的筛板上，并启动晃动组件，可带动筛选框架和筛板通过弹性钢板在支撑放料板上晃动，从而可将筛板上颗粒较小的宠物食品筛分到支撑放料板上，其中支撑放料板上设有左高右低的倾斜槽，在重力作用下，以便于筛分后的宠物食品下滑，便于宠物食品的收集，当工作一段时间后，通过设置的位置调节组件，可使筛板上的转动套筒围绕支撑杆转动，使筛板呈右高左低的倾斜状态，从而可使筛板上被滞留的宠物食品从装置的左侧进行收集，当筛板上的宠物食品全部排出后，可在人力拉动的作用下，使筛板通过转动套筒和支撑杆翻转270度，由水平状态转变为竖直状态，并置于设备左侧设置的清洗组件内，此时，在支撑杆的支撑作用下，筛板处于悬挂的状态，从而可对筛板进行自动清洗工作，也可以根据筛板上粘附宠物食品的量，由人工进行辅助擦洗，以保证筛板的清洁度，当清洗完毕后，再次反转筛板，使筛板再次固定在筛选框架内，以便于进入后续的筛选工作，操作简单，可对筛板上粘附的宠物食品进行及时清理，避免粘附的碎渣发霉，并进入到宠物食品中，有利于提高宠物食品的品质，避免对宠物的生命健康产生威胁，且拆装和清洗十分方便，不会影响生产的效率，为工作人员提供了便利。
技术特征：
1.一种宠物食品加工用筛选装置，包括支撑架，其特征在于，还包括：
2.根据权利要求1所述的宠物食品加工用筛选装置，其特征在于，所述位置调节组件包括：
3.根据权利要求2所述的宠物食品加工用筛选装置，其特征在于，还包括：推拉部，所述推拉部位于所述筛板的端部上；以及
4.根据权利要求1-3任一项所述的宠物食品加工用筛选装置，其特征在于，所述晃动组件包括：
5.根据权利要求4所述的宠物食品加工用筛选装置，其特征在于，所述清洗组件包括：
技术总结
本技术涉及宠物食品加工技术领域，具体是一种宠物食品加工用筛选装置，包括支撑架，还包括：支撑放料板，所述支撑放料板固定安装在所述支撑架上，支撑放料板的正上方设置有筛选框架；筛板，所述筛板位于所述筛选框架内；位置调节组件，所述位置调节组件分别与所述筛选框架和筛板相连接；以及清洗组件，所述清洗组件与所述支撑架固定连接，且所述清洗组件还与所述筛板可分离连接，本技术宠物食品加工用筛选装置，结构新颖，有利于提高宠物食品的品质，避免对宠物的生命健康产生威胁，且拆装和清洗十分方便，不会影响生产的效率，为工作人员提供了便利。
技术研发人员：刘焕强,陈良,王娇花
受保护的技术使用者：山东泰亚美斯宠物食品有限公司
技术研发日：20230602
技术公布日：2024/1/13
