一种宠物粮勺的制作方法

萌宠菠菠乐园
2025-02-19 04:12

一种宠物粮勺的制作方法

1.本实用新型涉及一种宠物用具，特别涉及一种宠物粮勺。

背景技术：

2.宠物食品是专门为宠物、小动物提供的食品，介于人类食品与传统畜禽饲料之间的高档动物食品。其作用主要是为各种宠物提供最基础的生命保证、生长发育和健康所需的营养物质。具有营养全面、消化吸收率高、配方科学、质量标准、饲喂使用方便以及可预防某些疾病等优点。传统的宠物粮勺结构简单、功能单一，并不能满足取用的多样化需求，反而要购买各式各样的辅助用具，为用户带来不便。

技术实现要素：

3.针对现有的技术不足，本实用新型提供一种宠物粮勺。
4.为了实现上述目的，本实用新型所采取的技术方案是：一种宠物粮勺，包括勺体，所述勺体具有勺头与勺柄两部分，所述勺柄内设有空腔腔道，所述空腔腔道在勺柄靠近勺头一端设有前腔口，且空腔腔道在勺柄背离勺头一端设有后腔口，所述空腔腔道内设有副勺以及辅助固定副勺的定位块，所述副勺具有相连的持握部与盛皿部，所述盛皿部上具有凹陷的内弧面与外凸的外弧面，所述盛皿部外弧面与空腔腔室后腔口外缘相接合。
5.所述盛皿部外弧面向外延伸并在侧面形成台阶卡位，所述盛皿部台阶卡位与勺柄后腔口抵接限位。
6.所述勺柄在前腔口处形成斜向上翘起的开口部与连接勺头的连接部。
7.所述盛皿部呈椭圆弧面形结构，所述勺柄在后腔口处设有与盛皿部形状相适的弧形切口。
8.所述定位块为人字形结构，所述定位块两侧设有限位块，所述定位块在分叉的两端设有与盛皿部内弧面形状相适的弧形切面。
9.所述勺柄包括上壳体与下壳体，所述上壳体与下壳体在外缘处设有相嵌配合的嵌位部。
10.所述勺头与勺柄呈一体式结构。
11.所述空腔腔道的腔壁上设有限制副勺从前腔口脱出的卡点。
12.所述勺头呈碗状结构，且勺头内壁上设有若干同轴线设置的同心环。
13.所述副勺持握部处侧面设有滑齿，所述空腔腔道在副勺滑齿位置设有与之滑动配合的滑块，所述滑齿呈波浪形曲线，所述滑块形状与滑齿形状相适。
14.本实用新型的有益效果：本实用新型所提供一种宠物粮勺结构设计科学合理、实用经济，勺柄内附有小勺方便不同情况下的宠物粮取用，使用时由前口向后推出小勺即可，结构连接紧密、过渡自然。
附图说明

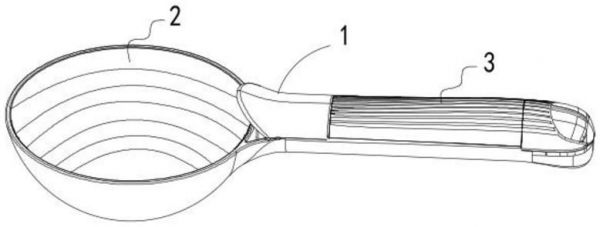

15.图1为本实用新型的实施例1组合结构示意图；
16.图2为本实用新型的实施例1分解结构示意图；
17.图3为本实用新型的实施例1副勺正面结构示意图；
18.图4为本实用新型的实施例1副勺背面结构示意图；
19.图5为本实用新型的实施例1副勺局部装配结构示意图。
具体实施方式
20.实施例1：如图1
‑
图5所示，一种宠物粮勺，包括勺体1，所述勺体1具有勺头2与勺柄3两部分，所述勺柄3内设有空腔腔道，所述空腔腔道在勺柄3靠近勺头2一端设有前腔口4，且空腔腔道在勺柄3背离勺头2一端设有后腔口5。前腔口4与后腔口5各位前后的开口，前腔口4供用户手指推动将副勺6推出，而副勺6由后腔口5出，反向安装时副勺6会受到挡接限位避免过度滑入从另一端掉出。所述空腔腔道内设有副勺6以及辅助固定副勺6的定位块7，内部镂空有大量空间或空隙，故通过定位块7进行辅助定位固定。所述副勺6具有相连的持握部8与盛皿部9，所述盛皿部9上具有凹陷的内弧面10与外凸的外弧面11，所述盛皿部9外弧面11与空腔腔室后腔口5外缘相接合。副勺6的头部与后腔口5完美接合，缝隙狭小，外观上不会有明显的缺口。
21.所述盛皿部9外弧面11向外延伸并在侧面形成台阶卡位12，所述盛皿部9台阶卡位12与勺柄3后腔口5抵接限位。通过台阶卡位12使得副勺6不会进一步进入空腔腔道中，且在一般的使用情况中副勺6也不会从后腔口5掉出。副勺6与空腔腔口之间类似嵌合固定，具有一定稳定性。
22.所述勺柄3在前腔口4处形成斜向上翘起的开口部13与连接勺头2的连接部14。开口部13斜向翘起方便用户手指伸入将副勺6稍稍推出，然后即可在后腔口5处将副勺6完全拉出。
23.所述盛皿部9呈椭圆弧面形结构，所述勺柄3在后腔口5处设有与盛皿部9形状相适的弧形切口15。盛皿部9非严格的圆形，其本身形状偏椭圆，在外缘接合处设置弧形切口15，与两头稍尖中间稍扁的形状相适。
24.所述定位块7为人字形结构，所述定位块7两侧设有限位块16，所述定位块7在分叉的两端设有与盛皿部9内弧面10形状相适的弧形切面17。副勺6形状细长，一头细一头宽，通过限位块16大大加强副勺6的安装稳定性。弧形切面17的设计加强副勺6勺面的安装稳定性。通过限位块16与弧形切面17提供结构稳固的双重保障，有利于使用和存放。
25.所述勺柄3包括上壳体18与下壳体19，所述上壳体18与下壳体19在外缘处设有相嵌配合的嵌位部。嵌位部可包括嵌块与嵌槽，两者承插式紧配合即可满足使用要求。此结构方便生产加工，提高工作效率，也能作为夹子使用对宠物粮袋的袋口进行夹持密封。
26.所述空腔腔道的腔壁上设有限制副勺6从前腔口4脱出的卡点20，使得安装后结构更为牢固，前后均不易脱出。
27.所述勺头2呈碗状结构，且勺头2内壁上设有若干同轴线设置的同心环21。一是外观更加美观，二是通过波浪层次的递减作用，能够在粮食倒入和倒出时起到一定的减缓效果。
28.所述副勺6持握部8处侧面设有滑齿22，所述空腔腔道在副勺6滑齿22位置设有与之滑动配合的滑块23，所述滑齿22呈波浪形曲线，所述滑块23形状与滑齿22形状相适。
29.实施例2：区别于实施例1，所述勺头2与勺柄3呈一体式结构，可通过注塑一次成型。本实施例的长处在于结构更为稳定，仅需要制作好模具即可。
30.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制，同时以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点，本行业的技术人员应该了解。

技术特征：
1.一种宠物粮勺，包括勺体，其特征在于，所述勺体具有勺头与勺柄两部分，所述勺柄内设有空腔腔道，所述空腔腔道在勺柄靠近勺头一端设有前腔口，且空腔腔道在勺柄背离勺头一端设有后腔口，所述空腔腔道内设有副勺以及辅助固定副勺的定位块，所述副勺具有相连的持握部与盛皿部，所述盛皿部上具有凹陷的内弧面与外凸的外弧面，所述盛皿部外弧面与空腔腔室后腔口外缘相接合。2.如权利要求1所述的一种宠物粮勺，其特征在于，所述盛皿部外弧面向外延伸并在侧面形成台阶卡位，所述盛皿部台阶卡位与勺柄后腔口抵接限位。3.如权利要求1或2所述的一种宠物粮勺，其特征在于，所述勺柄在前腔口处形成斜向上翘起的开口部与连接勺头的连接部。4.如权利要求3所述的一种宠物粮勺，其特征在于，所述盛皿部呈椭圆弧面形结构，所述勺柄在后腔口处设有与盛皿部形状相适的弧形切口。5.如权利要求3所述的一种宠物粮勺，其特征在于，所述定位块为人字形结构，所述定位块两侧设有限位块，所述定位块在分叉的两端设有与盛皿部内弧面形状相适的弧形切面。6.如权利要求3所述的一种宠物粮勺，其特征在于，所述勺柄包括上壳体与下壳体，所述上壳体与下壳体在外缘处设有相嵌配合的嵌位部。7.如权利要求3所述的一种宠物粮勺，其特征在于，所述勺头与勺柄呈一体式结构。8.如权利要求1所述的一种宠物粮勺，其特征在于，所述空腔腔道的腔壁上设有限制副勺从前腔口脱出的卡点。9.如权利要求1所述的一种宠物粮勺，其特征在于，所述勺头呈碗状结构，且勺头内壁上设有若干同轴线设置的同心环。10.如权利要求1所述的一种宠物粮勺，其特征在于，所述副勺持握部处侧面设有滑齿，所述空腔腔道在副勺滑齿位置设有与之滑动配合的滑块，所述滑齿呈波浪形曲线，所述滑块形状与滑齿形状相适。

技术总结
本实用新型涉及一种宠物用具，特别涉及一种宠物粮勺，解决了粮勺的使用问题。包括勺体，所述勺体具有勺头与勺柄两部分，所述勺柄内设有空腔腔道，所述空腔腔道在勺柄靠近勺头一端设有前腔口，且空腔腔道在勺柄背离勺头一端设有后腔口，所述空腔腔道内设有副勺以及辅助固定副勺的定位块，所述副勺具有相连的持握部与盛皿部，所述盛皿部上具有凹陷的内弧面与外凸的外弧面，所述盛皿部外弧面与空腔腔室后腔口外缘相接合。结构设计科学合理、实用经济，勺柄内附有小勺方便不同情况下的宠物粮取用，使用时由前口向后推出小勺即可，结构连接紧密、过渡自然。渡自然。渡自然。

技术研发人员：朱旭东
受保护的技术使用者：朱旭东
技术研发日：2021.04.16
技术公布日：2021/11/15
