一种宠物粮原料破碎机的制作方法

萌宠菠菠乐园
2025-02-19 04:12

一种宠物粮原料破碎机的制作方法
一种宠物粮原料破碎机
1.技术领域
2.本发明属于宠物粮加工技术领域，尤其涉及一种宠物粮原料破碎机。
[0003]

背景技术：

[0004]
在目前的宠物粮加工技术领域中，宠物粮的加工需使用到破碎机，对原料进行破碎，常用的破碎机械有颚式破碎机、旋回破碎机、圆锥式破碎机、辊式破碎机、锤式破碎机和反击式破碎机等几种，但常用的破碎石机多应用于金属矿或非金属矿等。
[0005]
公开号为cn212493285u的实用新型专利中公开了一种鸡肉粉原料破碎机，将鸡肉粉原料通过加料孔加入到破碎箱内，然后盖上螺纹盖，启动驱动电机，第二轴通过定位板带动第一轴进行转动，第一轴带动破碎叶进行转动，第二轴带动蜗杆进行转动，蜗杆带动蜗轮进行转动，蜗杆与蜗轮的传动比为20：1，即蜗杆转动二十圈蜗轮转动一圈，蜗轮带动主动轴进行转动，主动轴带动第一伞齿轮进行转动，第二伞齿轮带动从动轴进行转动，从动轴带动凸轮进行转动，凸轮挤压迁移板带动迁移板进行移动，迁移板挤压弹簧，在凸轮持续的转动下，使得迁移板在横向来回进行移动，迁移板带动铰接板进行转动，铰接板带动矩形板进行移动，矩形板带动第一轴进行移动，定位板在腔体内进行滑动，进而使得第一轴上的破碎叶在转动的同时在竖向来回进行移动，有效的提高对鸡肉粉原料破碎的效果。
[0006]
但是上述专利存在以下不足之处：1、上述专利通过第一轴上的破碎叶在转动的同时在竖向来回进行移动，提高鸡肉粉的破碎效果，但是由于肉类原料内部存在骨质及纤维，部分纤维容易无法破碎，降低了宠物粮原料的破碎精度；2、上述专利应用于鸡肉原料的粉碎，但是宠物粮的原料中还包括小麦、碎米、玉米、青糠、鱼粉等原料，部分原料易粘连在破碎叶或转轴上，长时间使用易堵塞机器的内部，需手动清理机器内部。
[0007]

技术实现要素：

[0008]
本发明提供一种宠物粮原料破碎机，旨在解决上述背景中提到的部分肉类纤维单次破碎易产生残留，部分原料易粘连在破碎叶或转轴上，长时间使用易堵塞机器的内部的问题。
[0009]
本发明是这样实现的，一种宠物粮原料破碎机，包括支撑组件、破碎组件、过滤组件和粉碎组件，所述破碎组件、过滤组件和粉碎组件均安装在所述支撑组件上；所述支撑组件包括机壳，所述机壳内设置有粉碎室、破碎室和过滤室，所述粉碎室、破碎室和过滤室纵向排列在所述机壳的内部，且所述过滤室的内壁上设置有轨道；
所述过滤组件包括升降架，所述升降架滑动连接所述轨道，所述升降架上安装有锥形的筛网；所述过滤室的两侧内壁上均嵌装有调节电机，两个所述调节电机的输出端均安装有偏心轮，两个所述偏心轮均通过连杆传动连接所述升降架；此方案中通过调节电机带动偏心轮转动，偏心轮利用连杆拉动升降架反复纵向运动，进而通过筛网对破碎后的原料进行过筛。
[0010]
优选的，所述机壳的内部设置有两个流道，两个所述流道的下端通过排出口连通所述过滤室，且两个所述流道的下端通过送料口连通所述破碎室；所述机壳的内部安装有两个鼓风机，两个所述鼓风机的输出端连通对应的所述流道，且两个所述流道的底壁上均设置有滤网，所述滤网设置在所述鼓风机输出端的上方；此方案中利用鼓风机吹起落入流道内未完全破碎的原料，使原料由送料口落入破碎室内，进行二次破碎。
[0011]
优选的，所述破碎组件包括滑动架，所述滑动架固定安装在所述破碎室内，且所述滑动架上开设有滑动槽，所述滑动槽内滑动连接有两个滑块；且所述滑动架上安装有双向丝杠，所述滑动架内安装有步进电机，所述步进电机通过联轴器传动连接所述双向丝杠，所述双向丝杠上螺纹连接有两个滑动丝母，两个所述滑动丝母固定连接对应的所述滑块；此方案中通过步进电机带动双向丝杠转动，进而调节两个滑块的距离，双向丝杠转动安装在滑动架上。
[0012]
优选的，两个所述滑块上均转动安装有碾压滚筒；且两个所述滑块上均安装有驱动电机，所述驱动电机传动连接对应的所述碾压滚筒；此方案中通过滑块调节两个碾压滚筒的距离，进而碾压不同的原料，适用范围更广泛。
[0013]
优选的，所述破碎室的内壁安装有两个倾斜的导向板；所述导向板的下表面安装有刷板，所述刷板的下表面上设置有刷毛；此方案中通过倾斜的导向板引导原料落在两个碾压滚筒之间，提高破碎精度，利用刷板上的刷毛清理两个碾压滚筒的外表面。
[0014]
优选的，所述粉碎组件包括粉碎滚筒，多个所述粉碎滚筒转动安装在所述粉碎室的内部，且所述粉碎滚筒的外表面上均匀的排列有多个粉碎刀一；所述机壳的外壁上安装有减速电机，所述减速电机通过多个传动带传动连接多个所述粉碎滚筒；此方案中通过减速电机带动多个粉碎滚筒转动，对原料进行初步粉碎，多个粉碎刀一粉碎效率更高。
[0015]
优选的，所述粉碎室的两侧内壁上均安装有倾斜板，两个所述倾斜板上均安装有多个粉碎刀二；多个所述粉碎刀二与多个所述粉碎刀一交叉设置；此方案中通过粉碎刀二与粉碎刀一交叉排列，减少粉碎死角。
[0016]
优选的，所述机壳的上表面安装有进料斗，且所述机壳的下端设置有锥形的出料口，所述出料口连通所述过滤室；此方案中通过进料斗进行进料，锥形的出料口更利于破碎后的原料排出。
[0017]
与现有技术相比，本发明的有益效果是：本发明的一种宠物粮原料破碎机，1、破碎组件包括两个碾压滚筒，通过双向丝杠调节两个碾压滚筒之间的距离，进
而对不同的原料进行破碎，同时内置两个带有刷毛的刷板，碾压滚筒通过自动转动并靠近刷板，利用刷毛清理碾压滚筒的外表面，清理更省力；2、锥形的筛网滑动安装在过滤室的内部，电机带动筛网纵向移动，便于对破碎后的原料进行过筛，同时筛出的原料进入流道，并通过鼓风机吹起，将原料输送至破碎室的内部，进而二次破碎，提高原料的破碎精度；3、多个带有粉碎刀一的粉碎滚筒转动安装在粉碎室内部，配合粉碎室内壁的多个粉碎刀二，可将原料切割的更细碎，粉碎效率更高。
[0018] 附图说明
[0019]

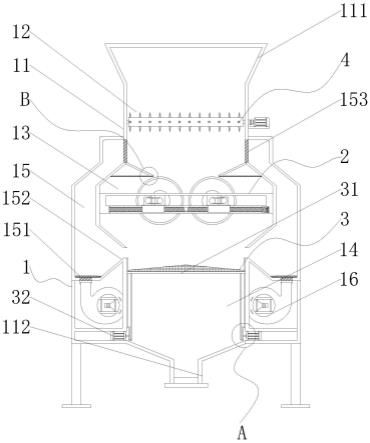

图1为本发明整体的结构示意图图2为本发明破碎组件的结构示意图图3为本发明过滤组件的结构示意图图4为本发明粉碎组件的结构示意图图5为本发明图1中a处的放大图图6为本发明图1中b处的放大图图中：1、支撑组件；11、机壳；111、进料斗；112、出料口；12、粉碎室；13、破碎室；14、过滤室；141、轨道；15、流道；151、滤网；152、排出口；153、送料口；16、鼓风机；2、破碎组件；21、滑动架；211、滑动槽；22、双向丝杠；221、步进电机；222、滑动丝母；23、滑块；24、碾压滚筒；241、驱动电机；25、导向板；26、刷板；261、刷毛；3、过滤组件；31、升降架；311、筛网；32、调节电机；321、偏心轮；33、连杆；4、粉碎组件；41、粉碎滚筒；411、粉碎刀一；42、倾斜板；422、粉碎刀二；43、减速电机。
[0020]
具体实施方式
[0021]
下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。
[0022]
通常在此处附图中描述和显示出的本发明实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。
[0023]
基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0024]
在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。
[0025]
在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0026]
请参阅图1-6，本发明提供一种技术方案：一种宠物粮原料破碎机，包括支撑组件1、破碎组件2、过滤组件3和粉碎组件4，破碎组件2、过滤组件3和粉碎组件4均安装在支撑组件1上，支撑组件1包括机壳11，机壳11内设置有粉碎室12、破碎室13和过滤室14，粉碎室12、破碎室13和过滤室14纵向排列在机壳11的内部，且过滤室14的内壁上设置有轨道141，过滤组件3包括升降架31，升降架31滑动连接轨道141，升降架31上安装有锥形的筛网311，过滤室14的两侧内壁上均嵌装有调节电机32，两个调节电机32的输出端均安装有偏心轮321，两个偏心轮321均通过连杆33传动连接升降架31。
[0027]
其中，升降架31在轨道141上纵向滑动，调节电机32通过偏心轮321级连杆33拉动升降架31纵向往复运动，进而利用锥形的筛网311过滤粉碎后原料，锥形的筛网311便于未通过的原料向周围移动。
[0028]
进一步，机壳11的内部设置有两个流道15，两个流道15的下端通过排出口152连通过滤室14，且两个流道15的下端通过送料口153连通破碎室13，机壳11的内部安装有两个鼓风机16，两个鼓风机16的输出端连通对应的流道15，且两个流道15的底壁上均设置有滤网151，滤网151设置在鼓风机16输出端的上方。
[0029]
其中，未粉碎的肉类纤维由排出口152进入流道15内，鼓风机16吹动纤维，使其通过送料口153落入破碎室13内二次破碎，提高原料的破碎精度，滤网151可防止落入鼓风机16内。
[0030]
进一步，破碎组件2包括滑动架21，滑动架21固定安装在破碎室13内，且滑动架21上开设有滑动槽211，滑动槽211内滑动连接有两个滑块23，且滑动架21上安装有双向丝杠
22，滑动架21内安装有步进电机221，步进电机221通过联轴器传动连接双向丝杠22，双向丝杠22上螺纹连接有两个滑动丝母222，两个滑动丝母222固定连接对应的滑块23，两个滑块23上均转动安装有碾压滚筒24，且两个滑块23上均安装有驱动电机241，驱动电机241传动连接对应的碾压滚筒24。
[0031]
此外，步进电机221带动双向丝杠22转动，双向丝杠22正向转动时，两个碾压滚筒24相互靠近，双向丝杠22反向转动时，两个碾压滚筒24相互远离，调节两个碾压滚筒24之间的距离，驱动电机241带动碾压滚筒24转动，对不同原料进行碾压破碎，破碎精度更高。
[0032]
进一步，破碎室13的内壁安装有两个倾斜的导向板25，导向板25的下表面安装有刷板26，刷板26的下表面上设置有刷毛261。
[0033]
另外，两个倾斜的导向板25便于原料滑入两个碾压滚筒24之间，进行碾压，同时两个碾压滚筒24移动至刷板26的下方时，利用刷毛261清理两个碾压滚筒24的外表面，清洁效率更高。
[0034]
进一步，粉碎组件4包括粉碎滚筒41，多个粉碎滚筒41转动安装在粉碎室12的内部，且粉碎滚筒41的外表面上均匀的排列有多个粉碎刀一411，机壳11的外壁上安装有减速电机43，减速电机43通过多个传动带传动连接多个粉碎滚筒41，粉碎室12的两侧内壁上均安装有倾斜板42，两个倾斜板42上均安装有多个粉碎刀二422，多个粉碎刀二422与多个粉碎刀一411交叉设置。
[0035]
具体的是，减速电机43可通过多个传动带带动多个粉碎滚筒41转动，多个粉碎滚筒41通过多个粉碎刀一411对原料初步粉碎，倾斜板42上的多个粉碎刀二422倾斜设置，粉碎刀二422与粉碎刀一411相配合，减少粉碎死角。
[0036]
进一步，机壳11的上表面安装有进料斗111，且机壳11的下端设置有锥形的出料口112，出料口112连通过滤室14。
[0037]
需要说明的是，进料斗111可加快原料的投放速度，锥形的出料口112便于过滤室14内部的原料排出，同时出料口112上螺纹连接有密封盖，螺纹连接的密封盖便于进行拆卸。
[0038]
本发明的工作原理及使用流程：请参阅图1-6，由进料斗111倒入原料，原料进入粉碎室12内，减速电机43通过多个传动带带动多个粉碎滚筒41转动，多个粉碎滚筒41通过多个粉碎刀一411配合多个粉碎刀二422对原料初步粉碎，初步粉碎后的原料沿倾斜的导向板25滑落，步进电机221带动双向丝杠22转动，调节两个碾压滚筒24之间的距离，原料滑入两个碾压滚筒24之间，驱动电机241带动碾压滚筒24转动，对原料进行破碎，破碎后的原料落入过滤室14内，调节电机32通过偏心轮321级连杆33拉动升降架31纵向往复运动，进而利用锥形的筛网311过滤粉碎后原料，未粉碎的肉类纤维由排出口152进入流道15内，鼓风机16吹动纤维，使其通过送料口153落入破碎室13内二次破碎。
[0039]
以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
