宠物食品加工用加料结构的制作方法

萌宠菠菠乐园
2025-05-15 00:02

宠物食品加工用加料结构的制作方法

本技术属于宠物食品加工，具体为宠物食品加工用加料结构。

背景技术：

1、宠物食品分为干燥型宠物食品，如：鱼粮、犬粮、猫粮、休闲零食；半干型宠物食品，如：宠物罐头食品、自制犬粮、猫粮；宠物流质食品，如：宠物肉酱、宠物营养粥等等，一些宠物食品在加工时，需要混合各种物料，这就需要加料结构的辅助。

2、但是现有的宠物食品加工时，一般通过人工加料，人工加料难以控制加料量，不仅浪费劳动力，而且效率也低，为此这里提出了宠物食品加工用加料结构。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供宠物食品加工用加料结构，有效的解决了现有的宠物食品加工用加料结构存在的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、宠物食品加工用加料结构，包括料斗，料斗下端一体设置有料仓，料仓内转动安装有下料辊，料仓一侧设置有带动下料辊转动的步进电机，下料辊外壁上呈环形阵列式分布有料槽；

4、料仓下端外围设置有底座，位于底座内的料仓右底部设置有向左下倾斜的导料板，位于导料板下部下方的底座内左侧底部设置有计量称，位于计量称一侧的底座底部开设有下料口，计量称右侧端活动设置有挡料板，挡料板左侧壁中部设置有连接杆，连接杆远离挡料板的一端设置有推料板，底座左侧外壁设置有电动推杆，电动推杆的伸缩杆穿进底座后与推料板左侧连接。

5、优选的，料仓右侧壁通过螺栓连接有侧门板，步进电机安装在侧门板外壁，步进电机的输出轴穿进料仓并与下料辊通过键连接，下料辊左右两端通过轴承分别与料仓内壁以及侧门板内壁转动连接。

6、优选的，料槽成型于下料辊的外壁上，料仓下端与底座上端通过卡槽连接，导料板上端与料仓下端熔接，底座右侧壁上端设置有用于支撑导料板的加强筋。

7、优选的，计量称与底座内底部通过螺钉连接，推料板与底座内壁插接，连接杆两端分别与推料板侧壁以及挡料板侧壁熔接，底座侧壁开设有用于电动推杆的伸缩杆穿行的滑口，电动推杆与底座外壁通过螺栓连接；电动推杆的伸缩杆与推料板通过卡槽连接，推料板与计量称上端以及底座内壁均为滑动连接，挡料板与计量称上端以及底座内壁均为滑动连接。

8、本实用新型通过设置下料辊、步进电机、导料板、计量称、挡料板和推料板，避免了人工加料量的不可控性，实现了自动加料，而且宠物食品物料的加料量通过计量称可精准控制，既保证了加料量的清准性，也节省了人力，提高了效率；电动推杆、推料板、连接杆和挡料板的结构设计，可使被计量称称量过的物料能够便捷的从下料口排出，以实现加料，十分实用。

技术特征：

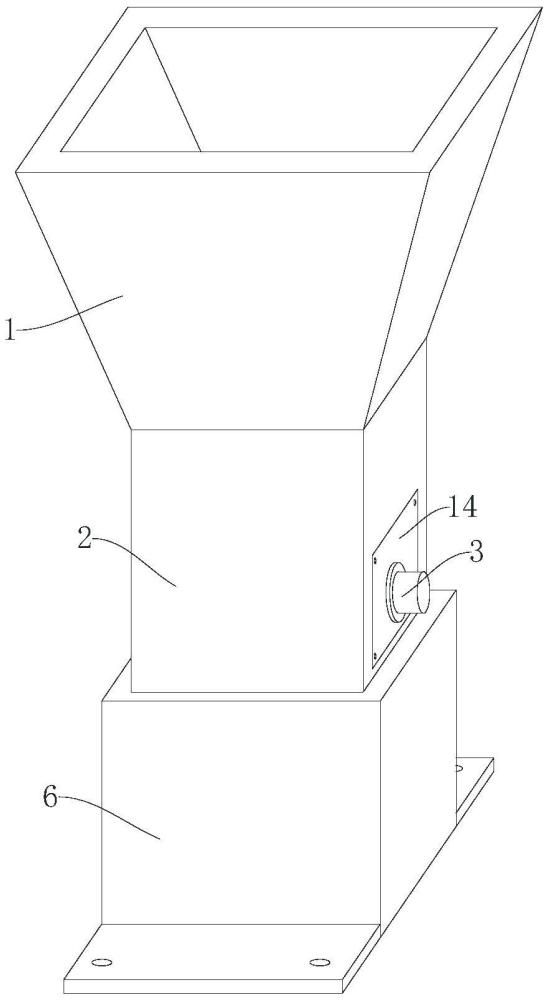

1.宠物食品加工用加料结构，包括料斗(1)，料斗(1)下端一体设置有料仓(2)，其特征在于：所述料仓(2)内转动安装有下料辊(4)，料仓(2)一侧设置有带动下料辊(4)转动的步进电机(3)，下料辊(4)外壁上呈环形阵列式分布有料槽(5)；

2.根据权利要求1所述的宠物食品加工用加料结构，其特征在于：所述料仓(2)右侧壁通过螺栓连接有侧门板(14)，步进电机(3)安装在侧门板(14)外壁，步进电机(3)的输出轴穿进料仓(2)并与下料辊(4)通过键连接，下料辊(4)左右两端通过轴承分别与料仓(2)内壁以及侧门板(14)内壁转动连接。

3.根据权利要求1所述的宠物食品加工用加料结构，其特征在于：所述料槽(5)成型于下料辊(4)的外壁上，料仓(2)下端与底座(6)上端通过卡槽连接，导料板(7)上端与料仓(2)下端熔接，底座(6)右侧壁上端设置有用于支撑导料板(7)的加强筋(15)。

4.根据权利要求1所述的宠物食品加工用加料结构，其特征在于：所述计量称(8)与底座(6)内底部通过螺钉连接，推料板(12)与底座(6)内壁插接，连接杆(11)两端分别与推料板(12)侧壁以及挡料板(10)侧壁熔接，底座(6)侧壁开设有用于电动推杆(13)的伸缩杆穿行的滑口，电动推杆(13)与底座(6)外壁通过螺栓连接；电动推杆(13)的伸缩杆与推料板(12)通过卡槽连接，推料板(12)与计量称(8)上端以及底座(6)内壁均为滑动连接，挡料板(10)与计量称(8)上端以及底座(6)内壁均为滑动连接。

技术总结
本技术公开了宠物食品加工用加料结构，包括料斗，料斗下端一体设置有料仓，料仓内转动安装有下料辊，料仓一侧设置有带动下料辊转动的步进电机，下料辊外壁上呈环形阵列式分布有料槽；料仓下端外围设置有底座，位于底座内的料仓右底部设置有向左下倾斜的导料板，位于导料板下部下方的底座内左侧底部设置有计量称，位于计量称一侧的底座底部开设有下料口，计量称右侧端活动设置有挡料板，挡料板左侧壁中部设置有连接杆，连接杆远离挡料板的一端设置有推料板，底座左侧外壁设置有电动推杆。本技术避免了人工加料量的不可控性，实现了自动加料，而且宠物食品物料的加料量可精准控制，既保证了加料量的清准性，也节省了人力，提高了效率。

技术研发人员：陈建康,吴玉瓶,高海荣
受保护的技术使用者：山东菲亚宠物食品有限公司
技术研发日：20240117
技术公布日：2024/10/10
