一种搅拌均匀的宠物零食加工用混合装置的制作方法

萌宠菠菠乐园
2024-11-15 05:26

本技术涉及宠物零食加工，特别涉及一种搅拌均匀的宠物零食加工用混合装置。

背景技术：

1、宠物食品是专门为宠物、小动物提供的食品，介于人类食品与传统畜禽饲料之间的高档动物食品，其作用主要是为各种宠物提供最基础的生命保证、生长发育和健康所需的营养物质。具有营养全面、消化吸收率高、配方科学、质量标准、饲喂使用方便以及可预防某些疾病等优点。

2、经检索公开号为cn218077337u的中国专利，公开了一种用于功能性宠物零食加工的混合装置，包括混合罐，混合罐的上方设置有筛分箱；混合罐的左端设置有驱动电机，混合罐的右端设置有出料口，混合罐的上端设置有进料管，进料管的外部套接有连接管，混合罐的内部设置有搅拌杆；筛分箱的左侧设置有振动电机，筛分箱的内部设置有筛分网，筛分网的侧面固定连接有幕布，筛分网的侧面设置有弹簧，筛分箱的上端开设有进料口，筛分箱的下端设置有第一导料管，筛分箱的右侧设置有第二导料管。

3、上述中的现有技术方案存在以下不足：结块的物料在筛分网震动的作用下筛出并通过第二导料管排出后，需要人工再去粉碎，然后再次进行混合，加工效率低，工人劳动强度大。

技术实现思路

1、针对现有技术中的上述不足，本实用新型提供了一种搅拌均匀的宠物零食加工用混合装置，以解决上述背景技术中提出的问题。

2、为了达到上述实用新型目的，本实用新型采用的技术方案为一种搅拌均匀的宠物零食加工用混合装置，包括混合箱，所述混合箱的前后两侧内壁上转动连接有主动研磨辊和从动研磨辊，所述混合箱的后侧外壁上安装有研磨电机，所述研磨电机的输出轴端穿过混合箱的后侧壁并与主动研磨辊的一端固定连接，所述主动研磨辊靠近研磨电机的一端部固定连接有第一主动齿轮，所述从动研磨辊靠近研磨电机的一端部固定连接有第一从动齿轮，所述第一主动齿轮与第一从动齿轮相啮合，所述混合箱的一侧外壁上设有筛动组件，所述混合箱内设有搅拌组件。

3、作为改进：所述筛动组件包括筛滤板、支撑板、筛动电机、u形连接架、齿条、半齿轮，所述混合箱的前后两侧内壁上通过开设有限位滑槽滑动连接有筛滤板，所述混合箱的一侧外壁上固定连接有支撑板，所述支撑板上安装有筛动电机，所述筛滤板的一侧壁上固定连接有u形连接架，所述u形连接架的上下两侧内壁上均固定连接有齿条，所述筛动电机的输出轴端固定连接有与齿条相配合的半齿轮。

4、作为改进：所述搅拌组件包括安装架、搅拌罐、搅拌电机、主动搅拌轴、从动搅拌轴、第二主动齿轮、第二从动齿轮、传动带，所述混合箱的内部固定连接有安装架，所述安装架上安装有搅拌罐，所述搅拌罐的上侧外壁上安装有搅拌电机，所述搅拌罐的上下两侧内壁之间转动连接有主动搅拌轴和从动搅拌轴，所述主动搅拌轴的上端部固定连接有第二主动齿轮，所述从动搅拌轴的上端部固定连接有第二从动齿轮，所述第二主动齿轮和第二从动齿轮之间通过设有传动带进行传动，所述搅拌电机的输出轴端穿过搅拌罐的上侧壁并与主动搅拌轴固定连接。

5、作为改进：所述混合箱的内部且位于筛滤板的下方设有连通料斗，所述连通料斗的下端与搅拌罐相连通。

6、作为改进：所述混合箱的上侧壁上设有进料斗，所述搅拌罐的下端连通有出料管，所述出料管的另一端穿过混合箱的一侧壁并延伸至其外侧，所述出料管上安装有电磁阀。

7、作为改进：所述混合箱的两侧内壁上均安装有弧形毛刷板。

8、与现有技术相比，本实用新型具有如下有益效果：

9、1.研磨电机的输出轴带动主动研磨辊转动时，第一主动齿轮会带动第一从动齿轮转动，从而使第一从动齿轮带动从动研磨辊进行转动，主动研磨辊和从动研磨辊转动时，可以对加入混合箱的物料进行研磨，将结块的物料研磨成粉状，且主动研磨辊和从动研磨辊转动时弧形毛刷板可以对主动研磨辊和从动研磨辊进行刷动清理，将粘附在主动研磨辊和从动研磨辊上的物料刷下，避免浪费，无需人工干预，即可完成物料的混合，提高加工效率。

技术特征：

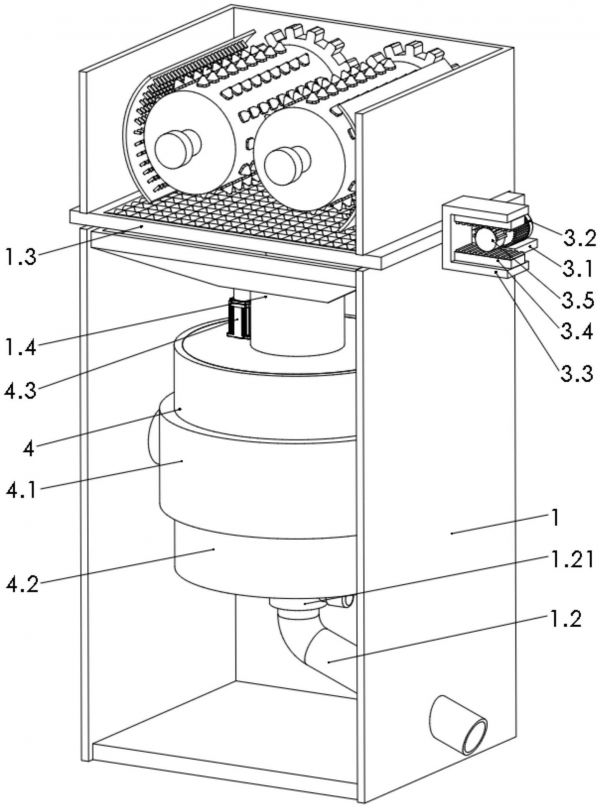

1.一种搅拌均匀的宠物零食加工用混合装置，包括混合箱(1)，其特征在于：所述混合箱(1)的前后两侧内壁上转动连接有主动研磨辊(2.2)和从动研磨辊(2.3)，所述混合箱(1)的后侧外壁上安装有研磨电机(2.1)，所述研磨电机(2.1)的输出轴端穿过混合箱(1)的后侧壁并与主动研磨辊(2.2)的一端固定连接，所述主动研磨辊(2.2)靠近研磨电机(2.1)的一端部固定连接有第一主动齿轮(2.4)，所述从动研磨辊(2.3)靠近研磨电机(2.1)的一端部固定连接有第一从动齿轮(2.5)，所述第一主动齿轮(2.4)与第一从动齿轮(2.5)相啮合，所述混合箱(1)的一侧外壁上设有筛动组件(3)，所述混合箱(1)内设有搅拌组件(4)。

2.根据权利要求1所述的一种搅拌均匀的宠物零食加工用混合装置，其特征在于：所述筛动组件(3)包括筛滤板(1.3)、支撑板(3.1)、筛动电机(3.2)、u形连接架(3.3)、齿条(3.4)、半齿轮(3.5)，所述混合箱(1)的前后两侧内壁上通过开设有限位滑槽滑动连接有筛滤板(1.3)，所述混合箱(1)的一侧外壁上固定连接有支撑板(3.1)，所述支撑板(3.1)上安装有筛动电机(3.2)，所述筛滤板(1.3)的一侧壁上固定连接有u形连接架(3.3)，所述u形连接架(3.3)的上下两侧内壁上均固定连接有齿条(3.4)，所述筛动电机(3.2)的输出轴端固定连接有与齿条(3.4)相配合的半齿轮(3.5)。

3.根据权利要求2所述的一种搅拌均匀的宠物零食加工用混合装置，其特征在于：所述搅拌组件(4)包括安装架(4.1)、搅拌罐(4.2)、搅拌电机(4.3)、主动搅拌轴(4.4)、从动搅拌轴(4.5)、第二主动齿轮(4.6)、第二从动齿轮(4.7)、传动带(4.8)，所述混合箱(1)的内部固定连接有安装架(4.1)，所述安装架(4.1)上安装有搅拌罐(4.2)，所述搅拌罐(4.2)的上侧外壁上安装有搅拌电机(4.3)，所述搅拌罐(4.2)的上下两侧内壁之间转动连接有主动搅拌轴(4.4)和从动搅拌轴(4.5)，所述主动搅拌轴(4.4)的上端部固定连接有第二主动齿轮(4.6)，所述从动搅拌轴(4.5)的上端部固定连接有第二从动齿轮(4.7)，所述第二主动齿轮(4.6)和第二从动齿轮(4.7)之间通过设有传动带(4.8)进行传动，所述搅拌电机(4.3)的输出轴端穿过搅拌罐(4.2)的上侧壁并与主动搅拌轴(4.4)固定连接。

4.根据权利要求3所述的一种搅拌均匀的宠物零食加工用混合装置，其特征在于：所述混合箱(1)的内部且位于筛滤板(1.3)的下方设有连通料斗(1.4)，所述连通料斗(1.4)的下端与搅拌罐(4.2)相连通。

5.根据权利要求3所述的一种搅拌均匀的宠物零食加工用混合装置，其特征在于：所述混合箱(1)的上侧壁上设有进料斗(1.1)，所述搅拌罐(4.2)的下端连通有出料管(1.2)，所述出料管(1.2)的另一端穿过混合箱(1)的一侧壁并延伸至其外侧，所述出料管(1.2)上安装有电磁阀(1.21)。

6.根据权利要求1所述的一种搅拌均匀的宠物零食加工用混合装置，其特征在于：所述混合箱(1)的两侧内壁上均安装有弧形毛刷板(2.6)。

技术总结
一种搅拌均匀的宠物零食加工用混合装置，包括混合箱。本技术与现有技术相比优点在于：研磨电机的输出轴带动主动研磨辊转动时，第一主动齿轮会带动第一从动齿轮转动，从而使第一从动齿轮带动从动研磨辊进行转动，主动研磨辊和从动研磨辊转动时，可以对加入混合箱的物料进行研磨，将结块的物料研磨成粉状，且主动研磨辊和从动研磨辊转动时弧形毛刷板可以对主动研磨辊和从动研磨辊进行刷动清理，将粘附在主动研磨辊和从动研磨辊上的物料刷下，避免浪费，无需人工干预，即可完成物料的混合，提高加工效率。

技术研发人员：林宣村
受保护的技术使用者：徐州优派特宠物食品有限公司
技术研发日：20230506
技术公布日：2024/1/14
