一种用于宠物心脏超声检查的装置

一种用于宠物心脏超声检查的装置

本实用新型涉及动物医学设备领域,具体涉及一种用于宠物心脏超声检查的装置。

背景技术:

随着宠物诊疗和饲养行业的发展,家养宠物的寿命明显增加,宠物的老年病也逐年增加,尤其心脏病在宠物老年犬猫的发生较为常见,严重影响老年宠物的生存质量及生命。

心脏超声技术在宠物的心脏病诊断上具有操作灵活、多方位、多角度、多切面地实时动态扫查等优点,已经成为心脏病诊断的必备技术。宠物心脏超声通常需要1~2名保定助手将犬猫侧卧保定于超声台上即可获得超声检查声窗。

现有技术中的动物用心脏超声检查台不能完全适应不同体型犬猫的检查,有的检查台在台面的中间开口,距离操作者偏远,操作不方便极易产生劳累感。

技术实现要素:

针对上述不足,本实用新型提供一种用于宠物心脏超声检查的装置,该装置可适应不同体型犬猫、使用便捷,同时具备可调节桌台高度、操作舒适性强等优点。

本实用新型解决技术问题采用的装置设有矩形检查板,检查板的长边上设有半圆状缺口的检查窗口a、检查窗口b、检查窗口c、检查窗口d,其中检查窗口a和检查窗口b在同一侧;检查窗口c和检查窗口d在同一侧。检查板下方设有支撑柱对检查板进行支撑,本装置还设有支撑垫a可拆卸设置于检查窗口a、检查窗口b其中一个的缺口位置;支撑垫b可拆卸设置于检查窗口c、检查窗口d其中一个的缺口位置。

进一步的,支撑柱设有底座,底座下设有防滑垫,底座上垂直设有圆管状支撑管,支撑管两侧设有数对定位孔,支撑管内设有圆柱状实心升降柱,升降柱的直径小于支撑管直径,升降柱可在支撑管内上下移动,升降柱一端伸入到支撑管内,升降柱另一端位于支撑管外并与圆锥状支撑面相连。升降柱内设有数个与地面平行的通孔,通孔与定位孔位置相对应且孔径相同,通孔与定位孔通过定位销固定,其中定位销插入通孔的一端的外径与通孔的内径相同。

进一步的,支撑垫a设有圆筒状支撑筒,支撑筒下方设有筒底座,支撑筒内设有气缸,气缸上方设有气缸杆,气缸杆一端伸入气缸内,气缸杆另一端与半圆形平板相连,气缸上方还设有调节杆调节气缸杆竖直方向运动。支撑垫b与支撑垫a的结构完全相同,区别仅为支撑垫b中平板的直径比支撑垫a中平板的直径大。

进一步的,检查窗口a和检查窗口b的大小形状相同,检查窗口c和检查窗口d的大小形状相同,检查窗口c的直径大于检查窗口a的直径。

进一步的,支撑柱底座下方设有防滑垫、吸盘中的一种。

进一步的,支撑柱的个数为4个。

进一步的,检查板和支撑垫中平板中按照由上至下顺序设有皮革层a、海绵层、不锈钢层和皮革层b。

进一步的,检查板的尺寸为110x55cm,厚度为5cm,其中海绵层的厚度为4.5cm,检查窗口a和支撑垫a的平板直径均为11cm,检查窗口c和支撑垫b的平板直径均为15cm。

进一步的,检查窗口a和检查窗口b之间的距离为5cm,检查窗口c和检查窗口d之间的距离为10cm。

进一步的,支撑柱的调节范围在15-25cm,支撑柱之间的间距为80x35cm。

工作过程:根据宠物的体形调节支撑柱的高度,选择检查窗口,将相邻的检查窗口使用相应的支撑垫进行支撑,防止宠物从检查窗口掉落,调节调节杆使平板与检查板平面相平,对宠物进行超声检查。

有益效果:

1.根据宠物侧卧时心脏位置走向,设置检查窗口的位置,可全面检查心脏各切面的情况。

2.在检查台的两侧缘根据宠物体型的大小,分别设计大小不同的检查窗口,大窗口侧用于大中型犬的检查,小窗口侧用于小型犬及猫的检查,可适应不同体型犬猫。同时,设置吻合大窗口和小窗口的支撑垫各一个,以防宠物心区后侧身体掉入窗口处。

3.在检查台两侧边缘设置检查窗口,操作者距离心脏检查的宠物较近,可提高操作的灵活性,提高工作效率,降低操作的劳累感。

4.根据操作者的需要,可调节四个支撑柱的高度,支撑柱底座下方设有防滑垫或吸盘,可提升操作台的稳定性。

附图说明

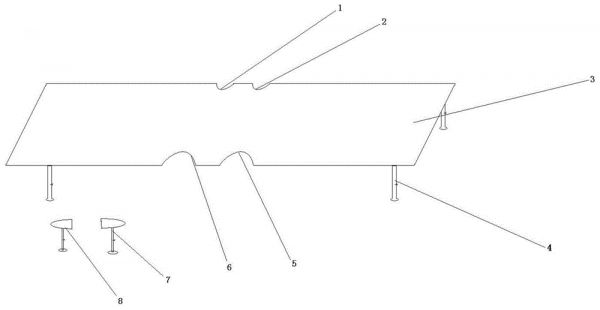

图1为本实用新型涉及的装置结构示意图。

图2为支撑柱的结构示意图。

图3为支撑垫a的结构示意图。

图4为检查板和支撑垫中平板的结构示意图。

如图,1.检查窗口a,2.检查窗口b,3.检查板,4.支撑柱,5.检查窗口c,6.检查窗口d,7.支撑垫a,8.支撑b,3-1.皮革层a,3-2.海绵层,3-3.不锈钢层,3-4.皮革层b,4-1.支撑面,4-2.通孔,4-3.升降柱,4-4.支撑管,4-5.定位销,4-6.定位孔,4-7.底座,7-1.平板,7-2.气缸杆,7-3.气缸,7-4.支撑筒,7-5.筒底座,7-6.调节杆。

具体实施方式

下面结合实施例对本实用新型作进一步说明。

实施例1

本实用新型解决技术问题采用的装置设有矩形检查板3,检查板3的长边上设有半圆状缺口的检查窗口a1、检查窗口b2、检查窗口c5、检查窗口d6,其中检查窗口a1和检查窗口b2在同一侧;检查窗口c5和检查窗口d6在同一侧。检查板3下方设有支撑柱4对检查板3进行支撑,本装置还设有支撑垫a7可拆卸设置于检查窗口a1、检查窗口b2其中一个的缺口位置;支撑垫b8可拆卸设置于检查窗口c5、检查窗口d6其中一个的缺口位置。其中支撑柱4设有底座4-7,底座4-7下设有防滑垫,底座4-7上垂直设有圆管状支撑管4-4,支撑管4-4两侧设有数对定位孔4-6,支撑管4-4内设有圆柱状实心升降柱4-3,升降柱4-3的直径小于支撑管4-4直径,升降柱4-3可在支撑管4-4内上下移动,升降柱4-3一端伸入到支撑管4-4内,升降柱4-3另一端位于支撑管4-4外并与圆锥状支撑面4-1相连。升降柱4-3内设有数个与地面平行的通孔4-2,通孔4-2与定位孔4-6位置相对应且孔径相同,通孔4-2与定位孔4-6通过定位销4-5固定,其中定位销4-5插入通孔4-2的一端的外径与通孔4-2的内径相同。支撑垫a7设有圆筒状支撑筒7-4,支撑筒7-4下方设有筒底座7-5,支撑筒7-4内设有气缸7-3,气缸7-3上方设有气缸杆7-2,气缸杆7-2一端伸入气缸7-3内,气缸杆7-2另一端与半圆形平板7-1相连,气缸7-3上方还设有调节杆7-6调节气缸杆7-2竖直方向运动。支撑垫b8与支撑垫a7的结构完全相同,区别仅为支撑垫b8中平板的尺寸比支撑垫a7中平板7-1的直径大。检查窗口a1和检查窗口b2的大小形状相同,检查窗口c5和检查窗口d6的大小形状相同,检查窗口c5的直径大于检查窗口a1的直径,支撑柱4底座4-7下方设有防滑垫、吸盘中的一种支撑柱4的个数为4个。检查板3和支撑垫中平板按照由上至下顺序设有皮革层a3-1、海绵层3-2、不锈钢层3-3和皮革层b3-4。检查板3的尺寸为110x55cm,厚度为5cm,其中海绵层3-2的厚度为4.5cm,检查窗口a1和支撑垫a7的平板直径均为11cm,检查窗口c5和支撑垫b8的平板直径均为15cm,检查窗口a1和检查窗口b2之间的距离为5cm,检查窗口c5和检查窗口d6之间的距离为10cm,支撑柱4的调节范围在15-25cm,支撑柱4之间的间距为80x35cm。

实施例2

根据宠物的体形调节支撑柱4的高度,选择检查窗口,将相邻的检查窗口使用相应的支撑垫进行支撑,防止宠物从检查窗口掉落,调节调节杆7-5使平板与检查板3平面相平,对宠物进行超声检查。

上述实施例只是用于对本实用新型的举例和说明,而非意在将本实用新型限制于所描述的实施例范围内。此外本领域技术人员可以理解的是,本实用新型不局限于上述实施例,根据本实用新型的教导还可以做出更多种的变型和修改,这些变型和修改均落在本实用新型所要求保护的范围内。



技术特征:

1.一种用于宠物心脏超声检查的装置,其特征在于,该装置设有矩形检查板(3),检查板(3)的长边上设有半圆状缺口的检查窗口a(1)、检查窗口b(2)、检查窗口c(5)、检查窗口d(6),其中检查窗口a(1)和检查窗口b(2)在同一侧;检查窗口c(5)和检查窗口d(6)在同一侧;检查板(3)下方设有支撑柱(4)对检查板(3)进行支撑,本装置还设有支撑垫a(7)可拆卸设置于检查窗口a(1)、检查窗口b(2)其中一个的缺口位置;支撑垫b(8)可拆卸设置于检查窗口c(5)、检查窗口d(6)其中一个的缺口位置。

2.根据权利要求1所述的一种用于宠物心脏超声检查的装置,其特征在于,支撑柱(4)设有底座(4-7),底座(4-7)下设有防滑垫,底座(4-7)上垂直设有圆管状支撑管(4-4),支撑管(4-4)两侧设有数对定位孔(4-6),支撑管(4-4)内设有圆柱状实心升降柱(4-3),升降柱(4-3)的直径小于支撑管(4-4)直径,升降柱(4-3)可在支撑管(4-4)内上下移动,升降柱(4-3)一端伸入到支撑管(4-4)内,升降柱(4-3)另一端位于支撑管(4-4)外并与圆锥状支撑面(4-1)相连;升降柱(4-3)内设有数个与地面平行的通孔(4-2),通孔(4-2)与定位孔(4-6)位置相对应且孔径相同,通孔(4-2)与定位孔(4-6)通过定位销(4-5)固定,其中定位销(4-5)插入通孔(4-2)的一端的外径与通孔(4-2)的内径相同。

3.根据权利要求1所述的一种用于宠物心脏超声检查的装置,其特征在于,支撑垫a(7)设有圆筒状支撑筒(7-4),支撑筒(7-4)下方设有筒底座(7-5),支撑筒(7-4)内设有气缸(7-3),气缸(7-3)上方设有气缸杆(7-2),气缸杆(7-2)一端伸入气缸(7-3)内,气缸杆(7-2)另一端与半圆形平板(7-1)相连,气缸(7-3)上方还设有调节杆(7-6)调节气缸杆(7-2)竖直方向运动;支撑垫b(8)与支撑垫a(7)的结构完全相同,区别仅为支撑垫b(8)中平板的尺寸比支撑垫a(7)中平板(7-1)的直径大。

4.根据权利要求1所述的一种用于宠物心脏超声检查的装置,其特征在于,检查窗口a(1)和检查窗口b(2)的大小形状相同,检查窗口c(5)和检查窗口d(6)的大小形状相同,检查窗口c(5)的直径大于检查窗口a(1)的直径。

5.根据权利要求2所述的一种用于宠物心脏超声检查的装置,其特征在于,支撑柱(4)底座(4-7)下方设有防滑垫、吸盘中的一种,支撑柱(4)的个数为4个。

6.根据权利要求1所述的一种用于宠物心脏超声检查的装置,其特征在于,检查板(3)和支撑垫中平板按照由上至下顺序设有皮革层a(3-1)、海绵层(3-2)、不锈钢层(3-3)和皮革层b(3-4)。

技术总结
一种用于宠物心脏超声检查的装置,属于动物医学设备领域。本实用新型解决技术问题采用的装置设有矩形检查板,检查板的长边上设有半圆状缺口的检查窗口a、检查窗口b、检查窗口c、检查窗口d,其中检查窗口a和检查窗口b在同一条边上;检查窗口c和检查窗口d在同一条边上。检查板下方设有支撑柱对检查板进行支撑,本装置还设有支撑垫a可拆卸设置于检查窗口a、检查窗口b其中一个的缺口位置;支撑垫b可拆卸设置于检查窗口c、检查窗口d其中一个的缺口位置。本实用新型在检查台两侧边缘设置检查窗口,操作者距离心脏检查的宠物较近,可提高操作的灵活性,提高工作效率,降低操作的劳累感。

技术研发人员:刘正伟;吕丹娜;张利;赵福庆;姚卫东;苗中秋;高峰;王超;郝春晖
受保护的技术使用者:辽宁农业职业技术学院
技术研发日:2020.07.22
技术公布日:2021.06.01
