智能宠物看护喂食一体化系统

萌宠菠菠乐园
2024-10-23 01:24

智能宠物看护喂食一体化系统

本技术涉及宠物看护，特别涉及一种智能宠物看护喂食一体化系统。

背景技术：

1、近年来，我国的养宠群体愈发庞大，据《中国宠物行业白皮书》所报告的数据，全国养宠人数正以8％左右的增速持续上升，且宠物所占情感分量仍在逐年提升。调查显示当前独居青年成养宠主力军，常常难以兼顾繁忙的工作与细致的养宠步骤，对自动化喂养有很大需求；同时不少“空巢老人”依赖宠物的陪伴，但受制于身体与精力等因素，难以给予宠物良好的喂养条件。现阶段疫情形势仍然严峻，当养宠家庭面临人员须前往隔离点隔离，不得不与宠物分离时，宠物独自居家的饮食与安全已成社会问题。另外，部分宠物存在因为过量进食而造成的肥胖问题。由上述应用场景可知，一款帮助缓解宠物的喂养需求与安全问题的智能宠物看护喂食一体化系统是社会所迫切需要的。

技术实现思路

1、本实用新型的目的是：针对上述背景技术中存在的不足，提供一种能够自动实现宠物看护、定时定量投喂的系统。

2、为了达到上述目的，本实用新型提供了一种智能宠物看护喂食一体化系统，用于控制宠物投喂模块实现自动投喂；

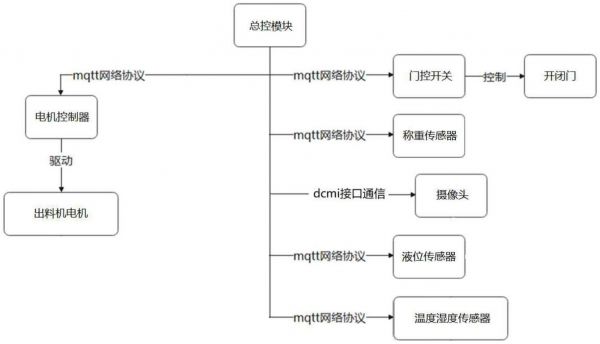

3、包括总控模块、数据采集模块、门控模块以及电机控制模块；

4、所述宠物投喂模块包括粮仓、布设在所述粮仓内的出料机、位于所述粮仓的出料口处的称重器，以及水箱、开设在所述水箱上的出水口、位于所述出水口处的开闭门、位于所述出水口下方的接水槽；

5、所述数据采集模块包括摄像头、称重传感器以及液位传感器，所述摄像头、所述称重传感器以及所述液位传感器均与所述总控模块电连接，所述摄像头用于摄取宠物进食、饮水图像并发送至所述总控模块，所述称重传感器用于称量出料至所述称重器上食物的重量并反馈至所述总控模块，所述液位传感器用于监测所述水箱中的液位高度并反馈至所述总控模块；

6、所述门控模块包括设置在所述开闭门处的门控开关，所述门控开关与所述总控模块电连接，用于控制所述开闭门的开闭；

7、所述电机控制模块包括与所述总控模块电连接的电机控制器，所述电机控制器用于控制所述出料机的电机。

8、进一步地，所述数据采集模块还包括温度湿度传感器，所述温度湿度传感器布设在所述粮仓，同时与所述总控模块电连接，用于监测所述粮仓内部的温度以及湿度。

9、进一步地，所述总控模块与所述门控模块以及所述电机控制模块之间通过mqtt(message queuing telemetry transport)网络协议通信。

10、进一步地，所述总控模块与所述数据采集模块的称重传感器、液位传感器之间通过mqtt(message queuing telemetry transport)网络协议通信。

11、进一步地，所述总控模块与所述数据采集模块的摄像头之间通过dcmi(digitalcamera interface)接口通信。

12、进一步地，所述总控模块与云平台实现数据交互，以实现终端数据云端管控。

13、本实用新型的上述方案有如下的有益效果：

14、本实用新型提供的智能宠物看护喂食一体化系统，依靠总控模块统一控制，能够自动控制宠物的食物和饮水投喂，可在主人离家时实现宠物看护、保障宠物喂食，对宠物进食时间，进食量进行智能化管理，能够保证宠物、尤其是独居宠物的身心健康，且能发送至主人手机终端等，使用户能实时监测宠物进食饮水状况；

15、本实用新型的其它有益效果将在随后的具体实施方式部分予以详细说明。

技术特征：

1.一种智能宠物看护喂食一体化系统，用于控制宠物投喂模块实现自动投喂；

2.根据权利要求1所述的智能宠物看护喂食一体化系统，其特征在于，所述数据采集模块还包括温度湿度传感器，所述温度湿度传感器布设在所述粮仓，同时与所述总控模块电连接，用于监测所述粮仓内部的温度以及湿度。

3.根据权利要求1所述的智能宠物看护喂食一体化系统，其特征在于，所述总控模块与所述门控模块以及所述电机控制模块之间通过mqtt(message queuing telemetrytransport)网络协议通信。

4.根据权利要求1所述的智能宠物看护喂食一体化系统，其特征在于，所述总控模块与所述数据采集模块的称重传感器、液位传感器之间通过mqtt(message queuing telemetrytransport)网络协议通信。

5.根据权利要求1所述的智能宠物看护喂食一体化系统，其特征在于，所述总控模块与所述数据采集模块的摄像头之间通过dcmi(digital camera interface)接口通信。

6.根据权利要求1所述的智能宠物看护喂食一体化系统，其特征在于，所述总控模块与云平台实现数据交互，以实现终端数据云端管控。

技术总结
本技术提供了一种智能宠物看护喂食一体化系统，包括总控模块、数据采集模块、门控模块以及电机控制模块，数据采集模块包括摄像头、称重传感器以及液位传感器，摄像头用于摄取宠物进食、饮水图像并发送至总控模块，称重传感器用于称量出料至称重器上食物的重量并反馈至总控模块，液位传感器用于监测水箱中的液位高度并反馈至总控模块，门控模块包括设置在开闭门处的门控开关，用于控制开闭门的开闭，电机控制模块包括与总控模块电连接的电机控制器，用于控制出料机的电机，能够自动控制宠物的食物和饮水投喂，且能发送至主人手机终端等，使用户能实时监测宠物进食饮水状况。

技术研发人员：杨欣瑶,邹雨君,胡嘉钰,夏鄂,巫文锋,贺锦容,杨永斌
受保护的技术使用者：中南大学
技术研发日：20220830
技术公布日：2024/1/13
