一种智能宠物牵引装置的制作方法

萌宠菠菠乐园
2024-11-01 00:54

一种智能宠物牵引装置的制作方法

本技术属于宠物用品，尤其涉及一种智能宠物牵引装置。

背景技术：

1、随着人民的生活水平不断提高，越来越多的人选择饲养宠物，尤其是宠物狗，然而宠物外出时乱蹿撞到行人、宠物撕咬行人或者宠物间相互撕咬的情况时有发生，因此，宠物主人会给宠物配戴宠物牵引器，但是普通的宠物牵引器只能在宠物不爆冲的情况下起到防护作用，宠物主人也需要随时关注宠物动态，若是宠物发生爆冲情况时，尤其是大型宠物爆冲时，宠物主人很难能够控制住宠物，从而依然会偶发宠物伤人、或者宠物之间撕咬的情形，而且由于宠物的爆冲力量容易使握柄的拉环发生晃动和水平移位，从而导致宠物牵引装置易损坏失效的问题。

2、例如中国实用新型专利第zl202320370559.8号中公开的一种宠物牵引系统，当用户在户外溜宠物时，通过可调牵引装置的把手部的操作，调整可调牵引装置和宠物穿戴装置之间的牵引带的长度，从而调整用户与宠物之间的距离，实现灵活的控制宠物。但是，该专利全程均是用户手动控制宠物与其之间的距离，当宠物爆冲尤其是大型宠物爆冲时，由于宠物的爆冲力量很大，容易将用户拖行，发生伤人、或者宠物之间撕咬的现象，同时容易使握柄的拉环发生晃动和水平移位，从而导致拉环与拉力传感器接触不良，进而导致宠物牵引装置易损坏失效的问题，为此，亟需研发一种智能宠物牵引装置。

技术实现思路

1、本实用新型的目的在于克服上述现有技术的不足，提供了一种智能宠物牵引装置。

2、本实用新型是这样实现的，一种智能宠物牵引装置，包括项圈、握柄和牵引绳，所述牵引绳一端与设于所述握柄上的拉环前端连接，所述握柄内设有一固定架，所述拉环中部通过一弹性环穿设于所述固定架上，所述拉环后端连接一拉力传感器；

3、所述握柄内设有信号发送器、电源及控制器，所述拉力传感器与所述控制器电连接，所述项圈上设有一接收器，所述接收器与所述控制器无线信号连接。

4、具体地，所述固定架上端中部开设一凹槽，所述弹性环嵌入在所述凹槽中。

5、具体地，所述控制器通过第一软排线电连接一按键板，所述控制器通过第二软排线电连接一显示屏，所述控制器上设有一支架，所述显示屏嵌入于所述支架中，组装所述握柄时，所述支架卡接于所述握柄前端面。

6、具体地，所述握柄包括握把，所述握把上固设有防滑硅胶，所述防滑硅胶采用尾钉式固定方式嵌入在所述握把上。

7、具体地，所述按键板上设置有用于启动握柄功能、切换手动/自动模式和手动控制接收器的执行功能的多个按钮。

8、具体地，所述握柄包括水平设置的第一安装面板和倾斜设置第二安装面板，所述第一安装面板用于安装所述按键板，所第二安装面板用于安装所述显示屏，所述第二安装面板底部与所述第一安装面板顶部相接。

9、具体地，所述接收器上设有开关、充电电源、充电管理器、电量预警器、信号接收单元和刺激单元，所述充电电源分别与所述开关、所述充电管理器和所述电量预警器电连接，所述充电电源为所述开关、所述充电管理器和所述电量预警器供电，所述信号接收单元与所述刺激单元电连接。

10、具体地，所述拉力传感器包括牵引器和信号采集器，所述牵引器将拉力信号传递给所述信号采集器，所述信号采集器将拉力信号传递给所述控制器，当拉力信号超过设定值时，所述控制器将刺激指令发送给所述刺激单元使其工作。

11、具体地，所述接收器内设有第一光源，所述接收器顶面设有第一透光面板，所述第一光源套设在一中空的t型聚光器内，所述t型聚光器下端抵接所述接收器下端内壁，所述t型聚光器上端抵接所述第一透光面板。

12、具体地，所述接收器内设有第二光源，所述接收器侧面设有第二透光面板，所述第二光源上套设一l型导光器，用于将所述第二光源产生的光源引导至所述第二透光面板上。

13、本实用新型中握柄的拉环通过一弹性环与固定架连接，在牵引宠物过程中、或者宠物发生爆冲的情况下，拉环被弹性环固定住，即使拉环有轻微向前移动或者晃动，也会在弹性环的弹力作用下自动恢复到原来位置，从而解决了因拉环移位导致拉环与拉力传感器接触不良，进而导致宠物牵引装置易损坏失效的问题。

14、本实用新型利用握柄和接收器之间无线电连接，使宠物主人通过宠物拉力触发刺激的方式自动控制宠物过激行为，也能通过按握柄上的按键触发刺激的方式来控制宠物过激行为，解决了现有技术中调整可调牵引装置和宠物穿戴装置之间的牵引带的长度，从而调整用户与宠物之间的距离而无法控制宠物过激行为的问题，另外，本实用新型中的牵引绳即使断裂，宠物主人也能通过按按键的方式来主动控制宠物的过激行为。

技术特征：

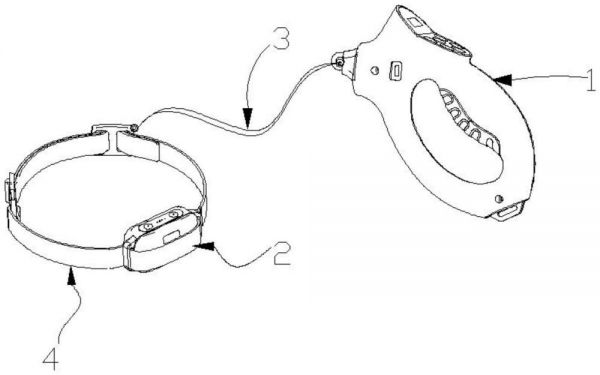

1.一种智能宠物牵引装置，包括项圈(4)、握柄(1)和牵引绳(3)，其特征在于：

2.根据权利要求1所述的一种智能宠物牵引装置，其特征在于，所述固定架(12)上端中部开设一凹槽(121)，所述弹性环(13)嵌入在所述凹槽(121)中。

3.根据权利要求1所述的一种智能宠物牵引装置，其特征在于，所述控制器(16)通过第一软排线(161)电连接一按键板(162)，所述控制器(16)通过第二软排线电连接一显示屏(163)，所述控制器(16)上设有一支架(164)，所述显示屏(163)嵌入于所述支架(164)中，所述支架(164)卡接于所述握柄(1)前端面。

4.根据权利要求1所述的一种智能宠物牵引装置，其特征在于，所述握柄(1)包括握把(17)，所述握把(17)上固设有防滑硅胶(171)，所述防滑硅胶(171)嵌入在所述握把(17)上。

5.根据权利要求3所述的一种智能宠物牵引装置，其特征在于，所述按键板(162)上设置有用于启动握柄(1)功能、切换手动/自动模式和手动控制接收器(2)执行功能的多个按钮(1621)。

6.根据权利要求3所述的一种智能宠物牵引装置，其特征在于，所述握柄(1)包括水平设置的第一安装面板(18)和倾斜设置第二安装面板(19)，所述第一安装面板(18)用于安装所述按键板(162)，所第二安装面板(19)用于安装所述显示屏(163)，所述第二安装面板(19)底部与所述第一安装面板(18)顶部相接。

7.根据权利要求1所述的一种智能宠物牵引装置，其特征在于，所述接收器(2)上设有开关、充电电源、充电管理器、电量预警器、信号接收单元和刺激单元，所述充电电源分别与所述开关、所述充电管理器和所述电量预警器电连接，所述充电电源为所述开关、所述充电管理器和所述电量预警器供电，所述信号接收单元与所述刺激单元电连接。

8.根据权利要求7所述的一种智能宠物牵引装置，其特征在于，所述拉力传感器(14)包括牵引器和信号采集器，所述牵引器将拉力信号传递给所述信号采集器，所述信号采集器将拉力信号传递给所述控制器(16)，当拉力信号超过设定值时，所述控制器(16)将刺激指令发送给所述刺激单元使其工作。

9.根据权利要求1所述的一种智能宠物牵引装置，其特征在于，所述接收器(2)内设有第一光源(23)，所述接收器(2)顶面设有第一透光面板(22)，所述第一光源(23)套设在一中空的t型聚光器(21)内，所述t型聚光器(21)下端抵接所述接收器(2)下端内壁，所述t型聚光器(21)上端抵接所述第一透光面板(22)四周壁。

10.根据权利要求1所述的一种智能宠物牵引装置，其特征在于，所述接收器(2)内设有第二光源(25)，所述接收器(2)侧面设有第二透光面板(26)，所述第二光源(25)上套设一l型导光器(24)，用于将所述第二光源(25)产生的光源引导至所述第二透光面板(26)上。

技术总结
本技术提供一种智能宠物牵引装置，包括项圈、握柄和牵引绳，牵引绳一端与设于握柄上的拉环前端连接，所握柄内设有一固定架，拉环中部通过一弹性环穿设于固定架上，拉环后端连接一拉力传感器；握柄内设有信号发送器、电源及控制器，拉力传感器与控制器电连接，项圈上设有一接收器，接收器与控制器无线信号连接。通过上述技术方案，能够在宠物行走或者爆冲过程使握柄的拉环不发生晃动和水平移位，不会导致拉环与拉力传感器接触不良，进而导致宠物牵引装置易损坏失效的问题。

技术研发人员：蒋元琢
受保护的技术使用者：深圳拍拍科技有限公司
技术研发日：20240125
技术公布日：2024/9/26
