一种宠物食品加工圆筒初清筛的制作方法

萌宠菠菠乐园
2024-12-29 02:23

一种宠物食品加工圆筒初清筛的制作方法

1.本实用新型涉及宠物食品领域，特别涉及一种宠物食品加工圆筒初清筛。

背景技术：

2.随着人们生活水平的不断提升，越来越多的居民选择饲养宠物作为陪伴，因而宠物食品的市场也在逐步增长之中，宠物食品在生产加工过程中常使用圆筒筛进行初清筛选，以便进行后续的打包装袋，常用的圆筒初清筛采用双开式的仓门进行封闭，且仓门使用多道插栓进行封闭固定，开闭仓门时非常耗费时间，给作业人员造成不便。

技术实现要素：

3.本实用新型的主要目的在于提供一种宠物食品加工圆筒初清筛，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型采取的技术方案为：
5.一种宠物食品加工圆筒初清筛，包括外壳，所述外壳底部设置有若干支脚，所述外壳前端面设置有可调节的第一仓门与第二仓门，所述第一仓门与第二仓门前端面各设置有一对固定盒，所述固定盒头部设置有可调节的活动卡块，所述外壳前端面在固定盒上方位置设置有延伸板，所述延伸板下端面对应活动卡块设置有卡槽，所述第二仓门前端面在固定盒之间的位置设置有贴合板，所述贴合板前端面中部位置设置有可转动的调节旋板，所述第一仓门前端面在靠近调节旋板位置设置有固定柱。
6.优选的，所述第一仓门与第二仓门均通过铰链进行安装，所述固定盒底部设置有可调节的传动杆，所述传动杆底部分别设置有第一隔板与第二隔板。
7.优选的，所述第二隔板上端面设置有同位杆，所述同位杆头部位于第一隔板上方位置。
8.优选的，所述固定盒上端面对应活动卡块设置有外凹槽，所述外凹槽底部设置有内直槽，所述内直槽内顶部位置设置有可调节的上垫板，所述活动卡块尾部连接到上垫板上端面。
9.优选的，所述内直槽内底部位置设置有下垫板，所述上垫板与下垫板之间设置有弹簧，所述传动杆头部穿过下垫板并连接到上垫板下端面，所述传动杆位于弹簧内圈位置。
10.优选的，所述贴合板上下端面均设置有内圆槽，所述内圆槽内设置有绞索，所述内圆槽之间设置有圆形凹槽，所述圆形凹槽内设置有内转盘，所述绞索尾部连接到内转盘外圈，所述绞索头部伸出贴合板并连接到第二隔板底部，所述内转盘前端面设置有延伸柱，所述延伸柱头部伸出贴合板并连接到调节旋板后端面。
11.与现有技术相比，本实用新型具有如下有益效果：
12.本实用新型中，通过在固定盒顶部设置可调节的活动卡块，利用活动卡块配合延伸板底部的卡槽进行固定，从而方便的固定第一仓门与第二仓门，使仓门的闭合更加便捷，通过在活动卡块底部设置上垫板与弹簧，使活动卡块在调节后能够自动复位，便于长期使
用，通过在第二隔板上端面设置同位杆，利用同位杆可带动第一隔板与第二隔板同步向下运动，便于同时开启两侧的仓门，通过在第二隔板底部设置绞索并与内转盘相连，再通过延伸柱与调节旋板相连，转动调节旋板即可带动内转盘转动，从而利用绞索带动第二隔板运动，以到达同时调节两道仓门上的活动卡块的效果，使开启仓门更加便捷。
附图说明

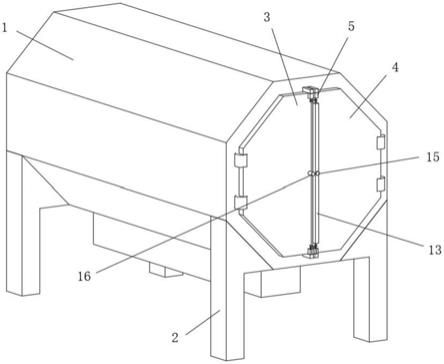

13.图1为本实用新型的整体结构图；
14.图2为本实用新型的固定盒示意图；
15.图3为本实用新型的固定盒拆分图；
16.图4为本实用新型的贴合板拆分图。
17.图中：1、外壳；2、支脚；3、第一仓门；4、第二仓门；5、固定盒；6、活动卡块；7、延伸板；8、卡槽；9、传动杆；10、第一隔板；11、第二隔板；12、同位杆；13、贴合板；14、绞索；15、调节旋板；16、固定柱；17、外凹槽；18、内直槽；19、上垫板；20、下垫板；21、弹簧；22、延伸柱；23、内圆槽；24、圆形凹槽；25、内转盘。
具体实施方式
18.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
19.如图1-4所示，一种宠物食品加工圆筒初清筛，包括外壳1，外壳1底部设置有若干支脚2，外壳1前端面设置有可调节的第一仓门3与第二仓门4，第一仓门3与第二仓门4前端面各设置有一对固定盒5，固定盒5头部设置有可调节的活动卡块6，外壳1前端面在固定盒5上方位置设置有延伸板7，延伸板7下端面对应活动卡块6设置有卡槽8，第二仓门4前端面在固定盒5之间的位置设置有贴合板13，贴合板13前端面中部位置设置有可转动的调节旋板15，第一仓门3前端面在靠近调节旋板15位置设置有固定柱16。
20.在本实施例中，第一仓门3与第二仓门4均通过铰链进行安装，固定盒5底部设置有可调节的传动杆9，传动杆9底部分别设置有第一隔板10与第二隔板11；
21.在本实施例中，为了使第一隔板10与第二隔板11能够同步进行位置调节，第二隔板11上端面设置有同位杆12，同位杆12头部位于第一隔板10上方位置；
22.在本实施例中，为了控制活动卡块6的运动范围，避免脱出，固定盒5上端面对应活动卡块6设置有外凹槽17，外凹槽17底部设置有内直槽18，内直槽18内顶部位置设置有可调节的上垫板19，活动卡块6尾部连接到上垫板19上端面；
23.在本实施例中，为了使活动卡块6在调节后能够自动复位，内直槽18内底部位置设置有下垫板20，上垫板19与下垫板20之间设置有弹簧21，传动杆9头部穿过下垫板20并连接到上垫板19下端面，传动杆9位于弹簧21内圈位置；
24.此外，为了便于调节活动卡块6的上下位置，贴合板13上下端面均设置有内圆槽23，内圆槽23内设置有绞索14，内圆槽23之间设置有圆形凹槽24，圆形凹槽24内设置有内转盘25，绞索14尾部连接到内转盘25外圈，绞索14头部伸出贴合板13并连接到第二隔板11底部，内转盘25前端面设置有延伸柱22，延伸柱22头部伸出贴合板13并连接到调节旋板15后端面。
25.需要说明的是，本实用新型为一种宠物食品加工圆筒初清筛，在实际使用时，填装原料完成后，可先关闭左侧的第一仓门3，其表面固定盒5顶部的活动卡块6向内运动，并通过弧面受到挤压而向下方运动，从而挤压下方的弹簧21，使弹簧21受力产生压缩，直至活动卡块6进入固定盒5内，然后第一仓门3关闭到最大程度，此时活动卡块6到达延伸板7下方的卡槽8所在位置，由于不在受到挤压，因此活动卡块6在弹力作用下升起而进入卡槽8内，以达到稳定状态，然后按相同方法即可关闭第二仓门4，第二仓门4所在的同位杆12到达第一隔板10上方位置；在需要打开第一仓门3与第二仓门4时，可找到贴合板13前端面的调节旋板15并转动，调节旋板15带动延伸柱22与内转盘25转动，内转盘25带动相连的绞索14运动，使绞索14逐渐收卷在内转盘25外圈，绞索14的运动带动相连的上垫板19运动，上垫板19运动时挤压下方的弹簧21，使弹簧21受力产生压缩，上垫板19同时也带动活动卡块6向下运动，使其离开所在的卡槽8，使第一仓门3与第二仓门4不再受到阻挡，然后即可抓住固定柱16与调节旋板15并同时向外拉动，即可打开第一仓门3与第二仓门4，以提升开闭的效率，节省时间。
26.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
